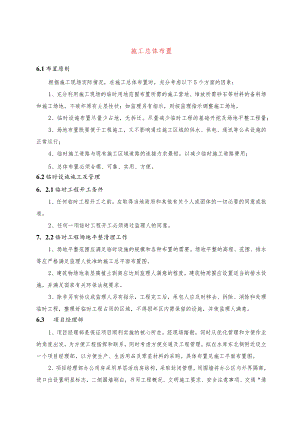

施工总体布置.docx

施工总体布置6.1布置原则根据施工现场实际情况，在施工总体布置时，充分考虑以下5个方面的因素：1、充分利用施工现场的临时用地范围布置所需的施工营地、堆放所需砂石等材料的备料场和施工场地，不破坏原有土层性状；如监理另有指示，则按监理指示调整施工场地。2、临时设施布置尽量少占地，无拆迁。尽量减少临时工程的基础开挖及场地平整工程量；3、场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通讯等公共设施的正常运行；4、临时施工道路与现有施工区域道路的连接力求最短，以减少临时施工道路费用；5、总体布置必须合理、可靠、实用、方便。6.2临时设施施工及管理6. 2.1临时工程开工条件1、任何临时工程开工之前，应取得当地政府和其他有关个人或团体的一切必要的同意或批准。2、任何一项临时工程开工必须通过监理人的同意。7. 2.2临时工程场地平整清理工作1、场地平整范围应满足临时设施的规模和各种布置的需要。场地平整的高程、范围、排水等应严格满足监理人批准的施工总平面布置图。2、建筑物场地表层腐植土剥离应达到监理人满意的程度，建筑物周围应设置适当的排水设施，并满足国家有关环保法规要求。3、除非另有协议或监理人另有指示，工程完工后，承包人应及时移去、拆除、消除和处理临时工程，整理好临时工程占用的区域，不得损坏区内需保留的设施，并使监理人满意。6.3 项目经理部1、项目经理部是保证项目顺利实施的核心所在。经现场踏勘，同时从优化管理和方便作业的角度出发，为方便工程指挥和联系，同时考虑方便交通及工程管理，拟在水库东北侧附近设立一个项目经理部，以方便生产、生活用品及零星材料的采购。具体布置见施工平面布置图。2、项目经理部办公用房采用单层活动房结构，采取封闭管理，用围墙将办公区与外界隔离，进口出设置明显标志，二侧围墙刷白，书写工程概况、文明施工要求、安全注意事项、交通“通告”、建设、施工单位全称及建设、施工单位的主要责任人、监督电话等。3、办公用房（包括提供给建设单位代表、设计单位代表及监理单位等）：计划用房各2间，面积40而，可满足6、8人以下办公要求。采用彩色钢板房，墙板为白色，房顶颜色为天蓝色。净空高度为2.8米。所有房间采用塑钢窗，带纱，日光灯照明。所有房间设置立式饮水机1台。6.4 主要临时设施6.4.1 施工道路1、场外交通通过进库公路可到达各工程区附近，但进入工程区路况一般较差，部分进场道路需进行加固维修方能满足工程进场要求。2、场内交通（1）场内临时道路以施工的小型机械和运输车辆通行为主，以路线短、方便施工和尽可能利用原有道路为原则进行布置，结构采用土路基、泥结碎石路面，道路高出地面0.5m以上，宽度不小于4m,自然排水。（2）项目部场内临时道路为方便项目部管理人员的生活，在生产区和办公区中间修建一条3米宽泥结碎石硬化路面。6.4.2 临时房屋一、生活用房生活用房集中布置在水库附近，主要适用于作业工人的居住，生活用房采用单层活动房结构，采取围墙封闭管理，生活区内设置公共食堂、公用卫生间等。计划用房20间，面积75011可满足160人左右的集体居住。二、生产用房生产用房以各类综合仓库、试验室、配（发）电房等为主，生产区采用刺丝围墙与外界分隔，内设材料堆场、设备停放场地、机械维修场等。临时设施用地表如下:临时设施用地表土地的计划用途所需面积(m2)位置需用时间(自至)生产设施用地400管理房西侧自2008年11月至2009年5生活设施用地250管理房西侧自2008年11月至2009年5施工临时道路用地500管理房西侧自2008年11月至2009年5其他临时设施用地150管理房西侧自2008年11月至2009年56.4.3施工用电根据用电负荷计算，可利用永久性供电提前接入，但考虑到本工程地处农村，电力供应不正常，根据各分施工点设备用电量现场自备柴油发电机，自备1台30KW柴油自发电机、1台75KW柴油自发电机。1、按建设部颁发的施工现场临时用电安全技术规范JGJ4688进行设计，供电系统采用接零保护。配电线路均采用橡套绝缘电缆，干线架空敷设支线可埋地暗敷设。突起架子、孔洞或通过时采取防护措施。2、由总配电箱引出的线路，除起重设备外均采用漏电开关保护。所有用电设备除保护接零外，必须在设备负荷线的首端设置漏电开关。3、值班电工对临电工程进行安装、维修、巡视检查，并作好记录。值班电工要按规定穿戴绝缘防护用品、用具。4、电器操作人员必须经过技术培训，掌握安全操作要领，特种机械机具操作要经考试合格，发给专业操作证，持证上岗。5、现场内固定配电箱处各配置4支干粉灭火器或二氧化碳灭火器。6.4.4 施工用水生活用水：建筑物施工时，生活用水利用工程区附近已有的供水系统或打井解决。生产用水：本工程生产用水主要为砂浆及混凝土拌和、养护用水，用水泵抽取水库水使用。项目经理部及生活区的用水主要是生活用水，因本工程主要是机械施工，项目部现场管理及技术工人用量较少，生产高峰时现场人员约100人左右，可在生活区就地打1水井，架设2小小型临时水塔一座，用水泵抽取地下水，布置供水管网，满足项目经理部和生活区的生活用水。生产区、生活区临时水路布置见第七部分施工组织设计附件中施工平面布置图。6.4.5 通讯项目经理部安装一台程控电话机，另配备若干台手持式无绳通话机，便于场内施工管理和指挥调度。6.4.6 交通工具施工现场配备一辆小汽车和两辆双排座客货两用车，以方便管理。6.5 施工总平面布置图见下图食堂凌脸交医疗室临时道路值班室值班室仓施工管理用房库拌和站/池钢水泥仓库石子堆场黄砂堆场预制场职工宿舍油库浴室厕所机械停放处临时设施区布置图说明：1、中标后根据当地实际情况进行合理调整，优化布置。,围墙。2、图例:
