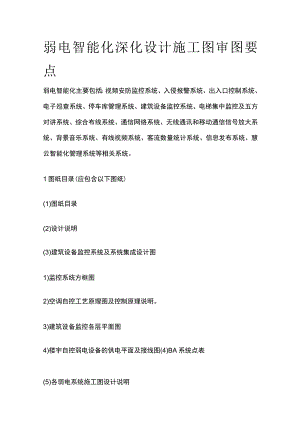

弱电智能化深化设计施工图审图要点.docx

弱电智能化深化设计施工图审图要点弱电智能化主要包括：视频安防监控系统、入侵报警系统、出入口控制系统、电子巡查系统、停车库管理系统、建筑设备监控系统、电梯集中监控及五方对讲系统、综合布线系统、通信网络系统、无线通讯和移动通信信号放大系统、背景音乐系统、有线视频系统、客流数量统计系统、信息发布系统、慧云智能化管理系统等相关系统。1图纸目录(应包含以下图纸)(1)图纸目录(2)设计说明(3)建筑设备监控系统及系统集成设计图1)监控系统方框图2)空调自控工艺原理图及控制原理说明。3)建筑设备监控各层平面图4)楼宇自控弱电设备的供电平面及接线图(4)BA系统点表(5)各弱电系统施工图设计说明(6)各弱电系统图(7)各弱电智能化系统平面图(8)慧云机房布置图、弱电管井大样图(9)主要设备材料表2图纸深度及设计审图要点(1)设计说明1)工程概况、设计依据；2洛系统的施工要求和注意事项(包括布线、设备布置、点位安装等)；3)设备主要技术要求、接地保护等其他系统相关内容(亦可附在相应图纸上)。4)与相关专业的技术接口要求。5)核对按照通信等部门认定的设计资料设计；6)各系统说明功能描述应完整，各项技术参数要正确；7)各弱电系统从室外的进线方式、位置描述应准确；8）通讯系统明确系统容量和市政进线的方向、规模；明确语音程控交换机、矩阵主机容量；通讯系统主干线路类型和设置原则应明确；9）相关的施工说明要完善：包含设备安装方式、接地安装要求、电源供应方式、管线敷设要求等工艺要求；（2）建筑设备监控系统及系统集成设计图1）监控系统方框图，绘至DDC模块箱止。2 ）说明相关建筑设备监控（测）要求、点数，DDC模块箱位置。（3）各弱电系统图1）完整反映各子系统结构或网络逻辑，子系统内主要设备与主机房连接关系，包括主要设备（矩阵、电视墙、报警主机、主配线架、楼层配线架等）的主要容量和技术参数;所有显示在图纸内的线路类型、规格要明确；弱电机房UPS分配电力系统图应明确。2）所有控制原理图要齐全；3 ）进线、程控交换、网络总配设备等应满足数量和容量需求，要与说明相一致；4 ）系统没有漏项，子系统（监控、安保、门禁、车库管理系统等）要齐全；5）核对有线电视系统用户数量；核对放大器箱的容量及数量；核对电视信号是模拟信号还是数字信号；6）慧云管理系统各功能子项应齐全，与相关系统的接口要预留。7 ）各系统要有地接、防雷（浪涌）措施；8 ）背景音乐主机应采用数字主机。9 ）BA系统每个控制箱内必须有DDC控制器，不得全部采用扩展模块。10 ）BA系统图上每层网络都要标明线缆规格、型号，系统网络层次清晰。11 ）BA系统DDC控制器配置要有10%预留点位。12 ）BA控制逻辑描述要清楚。（4）各弱电智能化系统平面图1）平面图末端点位需根据需求定位，并标准清楚管线、弱电桥架尺寸和标高。说明各设备定位安装、线路型号规格及敷设要求。2）导线、穿线管路、桥架规格应满足需求，路由要正确，桥架安装方式、安装高度、防火措施要标注齐全；3）各系统应满足万达内部的设计及验收标准。(5)慧云机房布置图、弱电管井大样图1)慧云机房设备布置要符合慧云设计标准。2)弱电小室、弱电管井尺寸要满足规范及安装需求。(6)主要设备材料表1)注明主要设备与材料的名称、型号、规格、单位、数量。2)检查主要设备的各项技术参数，要求准确，能满足订货及施工要求，与平面图相对应。
