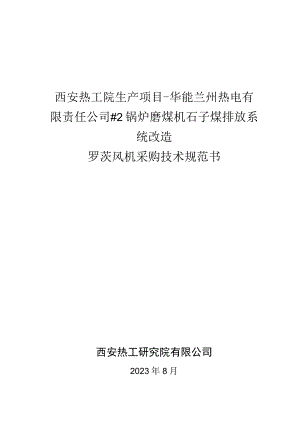

西安热工院生产项目-华能兰州热电有限责任公司#2锅炉磨煤机石子煤排放系统改造罗茨风机采购技术规范书.docx

西安热工院生产项目-华能兰州热电有限责任公司#2锅炉磨煤机石子煤排放系统改造罗茨风机采购技术规范书西安热工研究院有限公司2023年8月罗茨风机技术规范1总则1.1 罗茨风机应为定容转子叶轮型，满足系统的负压和空气流量要求，使负压输送装置有效地工作。1.2 罗茨风机进、出口均应配有消音装置，进口应配有自动卸压阀，设备在正常工况下长期运行时，轴承部位温度不得高于95C,润滑油温度小于65。1.3 .罗茨风机保证在距风机消音间外壳1米处噪音不超85dB（八）o1.4 为便于安装、检修、维护，风机底盘为一体化，风机所有组件公用一个底座。1.5 罗茨风机的主要部件的使用寿命应不小于下列要求：转子：100000小时壳体：100000小时轴承：30000小时齿轮：30000小时1.6 风机采用隔震垫防振。1.7 罗茨风机应有设施避免风机润滑油脂飞溅溢出。1.8 电动机的设计与使用条件应与其所驱动设备的运行条件和维护要求一致。所采用的电动机效率必须达到或超过国家标准GB18613-2020电动机能效限定值及能效等级中的2级能效标准。1.9 乙方配套电动机采用高效节能电机，不得使用Y系列电动机、Y2系列电动机、Y2E系列电动机、Y3系列电动机以及所有这些电动机的派生产品。1.10 电机必须采用变频调速要求的电动机，采用变频调速专用电动机。电动机按优质品牌选型。1.11 当电源频率为额定值、电源电压与额定值的偏差不超过±10%时，电动机应能输出额定功率。当电源电压为额定值、电源频率与额定值的偏差不超过±3%时，电动机应能输出额定功率。当电压和频率同时改变，但变化之和的绝对值在10%内时,电动机应能输出额定功率。1.14 电动机适合于全电压启动。低压电动机直接启动时，保证在55%额定电压自起动成功。电动机应能承受电源切换过程中失电而不受损坏，且电动机在切换前是满载运行。1.15 电动机在额定电压时的堵转电流不超过额定电流的6.5倍。1.16 电动机在额定电压下的最大转矩与额定转矩之比不低于1.8倍。1.17 电动机具有F级绝缘，但其温升不得超过B级绝缘规定的温升值。电动机的连接导线与绕组的绝缘具有相同的绝缘等级。1.18 在额定电压下，电动机起动过程中最低转矩的保证值应不低于0.5倍堵转转矩的保证值。1.19 电动机应满足在冷态下连续启动不少于三次，热态下连续启动不少于二次的要求。1.20 电动机应有两个接地端子，应在相反的两侧接地，一个接地装置设在电缆接线盒下面。1.21 电动机的出线端子盒应按功能分别独立装设，所有引线要求带有标记和识别符号。出线盒的方位应从轴伸端视之，电动机的主接线盒位于机座右侧。1.22 电动机应设有可拆卸的底盘，便于检修更换；应有吊环或其它起吊设施，方便检修起吊。1.23 电动机的振动幅度应满足国标要求。电动机噪声不大于85dB（八）(距设备外壳1.0m、高度1.2m处)。1.24 电动机的额定容量应大于拖动设备轴功率10%,如电动机在起动时大于B级温升，应提高与轴功率的配合系数。1.25 因电机使用在海拔100Om以上地区，应按相关规定进行海拔修正，修正高度按1300m进行。1.26 罗茨风机的设计、制造按下表相应的国家有关标准制造、验收1.27 轴承选用国产优质。骨架油封均为国产优质。1.28 配用电动机：防护等级：IP54绝缘等级：F电压:380V瓣：蛾电机极数要求为4极。电机与风机选用皮带传动。1.10主要部件材质及主要配套商一览表序号部件名称材质协作单位地址备注1电机优质2缸体端盖叶轮轴HT200HT200QT500-73轴承国产优质4骨架油封国产优质5齿轮20CrMnTi1.11罗茨风机的设计、制造按下表相应的国家有关标准制造、验收序号标准编号标准名称1JB/T2977-1992风机和罗茨鼓风机术语2GB1236-2000工业通风机-用标准化风道进行性能试验3GB/T2888-1991风机和罗茨鼓风机噪声测量方法4JB/T4364-1999风机配套消声器性能试验方法5JB/T4365-1997专用的润滑、轴密封和控制油系统6JB/T6444-1992风机包装通用技术条件7JB/T6887-1993风机用铸铁技术条件8JB/T6888-1993风机用铸钢技术条件9JB/T6889-1993风机用铸铁件缺陷修补技术条件10JB/T6890-1993风机用碳钢铸件缺陷补焊技术条件11JB/T6891-1993风机用消声器技术条件12JB/T8941.1-1999一般用途罗茨鼓风机第一部分技术条件13JB/T8941.2-1999一般用途罗茨鼓风机第二部分性能试验方法2质量保证/质量控制(QA/QC)按IS09001：2000质量管理体系进行过程控制.3 .供货范围及到货时间：3.1 型号、规格、数量序号货物名称数量备注1罗茨风机2QMOOOmVmin,P=-50Kpa2备用皮带13.2供货范围双方按约定按如下配置供货：罗茨风机按标准配置：主机、电机、机架、皮带传动系统（含皮带罩）、进气消声器、出口消声器、真空泄压阀、负压表、出口消声器、挠性接头（两只）、减震垫、地脚螺栓，测温热电阻，出口止回阀、进口气动蝶阀、润滑油。3.3 到货时间合同签订后30天。4 .涂漆设备装运以前，其所有部件进行全面清理，清除所有污垢、锈物、油脂及其它杂物，并按制造厂的标准进行涂漆。设备面漆颜色色标为A049蓝灰，皮带罩为红色。5 .出厂试验按JB/T8941进行整机出厂试验，并向需方提供全面试验结果及试验合格报告书。6 .设备性能参数表下表只列出了设备性能必须参数，但设备性能参数不只限于这些:设备号项目单位参数1风机型号流量m3h4000升压kPa-50进风温度70转速r/min1400轴功率kW效率%82振动速度mm/s11.2材料轴QT500-7转子QT500-7传动方式带联皮带传动重量kg2电动机型号（变频）功率kW160电压V380转速r/min1480底盘（有,无）与风机共用底盘重量kg7 .资料交换及日期7.1 供方按需方要求提供风机的相关资料（至少包括设备参数表，设备总体外形尺寸图，风机基础图，安装图及安装说明，运行维护说明，易损件清单）。7.2 供方提供的技术资料为2套，同时提供电子版（email）文件。电子文件的图纸为AutoCAD2004格式，文本文件为WORD格式。7.3 供方随设备提供的资料不少于生套。7.4 出厂随风机提供：产品说明书、安装图、出厂合格证、装箱清单、试验合格报告书1套。8 .质保期及现场服务8.1 供方指导设备安装调试，完毕后，由需方按照本规范书中的有关规定进行性能考核试验。供方2小时内响应问题，24-72小时内（具体看距离长短）派员到现场配合解决现场可能发生的问题。8.2 质保期为收货之日起1年内最长不超过发货之日起18个月（两者以先到为准）。8.3 供方为需方长期优惠提供所需备品备件。
