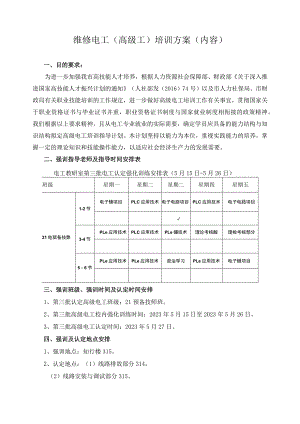

维修电工（高级工）培训方案（内容）一、目的要求：为进一步加强我市高技能人才培养，根据人力资源社会保障部、财政部关于深入推进国家高技能人才振兴计划的通知（人社部发（2016）74号）以及市人力社保局、市财政局有关职业技能培训的工作规定，进一步做好高级电工培训工作有关事宜，贯彻国家关于职业资格证书与毕业证书并重，职业资格证书制度与国家就业制度相衔接的政策精神。我们根据以上要求精神，且从电工专业就业的实际需要，确定学员应具备的能力结构与知识结构拟定高级电工培训指导计划。本计划坚持以能力为本位，重视实践能力的培养，掌握一定的理论知识和技能操作能力，以适应社会经济生产力的发展需要。二、强训指导老师及指导时间安排表电工教研室第三批电工认定强化训练安排表（5月15日-5月26日）班级星期一星期二星期二星期四星期五21电狱备技弊1-2节电子螭项目PLC应用技术电子电路项目PLC应用技术电子电跖项目3-4节PLe应用技术PLC应用技术PLe硼技术理论考核酸理检考核部分56节PLe应用技术PLe应用技术政治学习PLe应用技术电子蛾项目三、强训班级、强训时间及认定时间安排1、第三批认定高级电工班级：21预备技师班。2、第三批高级电工校内强化训练时间：2023年5月15日至2023年5月26日。3、第三批高级电工认定时间：2023年5月27日。四、强训及认定地点安排1、强训地点：知行楼315。2、认定地点：（1）线路排故部分314。（2）线路安装与调试部分315。（3）电子焊接部分212。五、强化训练内容（一）电路的故障判断与处理训练部分训练1、PIC控制三相异步电动机星一三角控制线路电路图的故障判断与处理（1）训练要求：1）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。3）进行检修时，注意安全。4）排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。5）正确使用工具和仪表，安全文明操作。（2）原理图如图1所示：图1PIC控制三相异步电动机星一三角控制线路电路图MSNM一上皿 一Ixol一巴1X21训练2、PLC控制三相异步电动机顺序控制线路的故障判断与处理（1）考核要求：1）从设置故障开始，监考老师不得进行提示，监考老师可以告诉考生故障现象,但考生要单独排除故障。2）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。3）进行检修时，监考教师要进行监护，注意安全。4）排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。5）正确使用工具和仪表，安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图2所示：SBITFX2n-48MRXOYlXlX2Y2X3COMCOMlKM2 口FU -220Vi 1-O O"图2PLC控制三相异步电动机顺序控制线路电路图训练3、有变压器单相桥式整流单向启动能耗制动自动控制电路的故障判断与处理（1）考核要求：1）从设置故障开始，监考老师不得进行提示，监考老师可以告诉考生故障现象,但考生要单独排除故障。2）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。3）进行检修时，监考教师要进行监护，注意安全。4）排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。5）正确使用工具和仪表，安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图3所示：1.1L2L3图3有变压器单相桥式整流单向启动能耗制动自动控制电路图训练4、电路故障的判断与处理三相异步电动机连续与点动混合正转控制线路的安装与调试（1）具体考核要求：1）按照电气安装规范，依据下图所示的电路图正确完成三相异步电动机连续与点动混合正转控制线路的故障排除2）安全文明生产3）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分4）原理图如图4图4三相异步电动机连续与点动混合正转控制线路的安装与调试训练5、三相异步电动机正反转控制线路的故障判断与处理（1）考核要求：1）从设置故障开始，监考老师不得进行提示，监考老师可以告诉考生故障现象,但考生要单独排除故障。2）根据故障现象，在电气线路上分析故障可能产生的原因，确定故障发生的范围。3）进行检修时，监考教师要进行监护，注意安全。4）排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。5）正确使用工具和仪表，安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图5所示：（二）电路的安装与调试训练部分训练1、PLC控制送料小车三地自动往返循环控制线路的安装与调试（1）本考核要求：D正确识读工作台自动往返控制线路的安装与调试。2）正确识别设备、材料，正确选用仪器、仪表检测元器件。3）按国家GB50254-96标准的要求，完成工作台自动往返控制线路的安装与调试。4）安装、调试的步骤合理、方法正确，整定值准确，符合技术要求，控制系统动作可靠。5）正确检测电路，试运行良好。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图1所示：图1PLC控制送料小车三地自动往返循环控制线路的安装与调试训练2、用可编程控制器控制改造三相异步电动机位置控制线路的安装与调试（1）考核要求：1）正确识绘电动机位置控制线路的主电路I/O连接图。2）正确识别设备、材料，正确选用仪器、仪表检测元器件。3）正确绘出梯形图和编写程序。4）按国家GB50254-96标准的要求，完成可编程控制器及其电磁控制元件的安装与调试。5）程序检查、调试的步骤合理、方法正确，整定值准确，符合技术要求，控制系统动作可靠。6）正确检测电路，试运行良好。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图2所示：图2三相异步电动机位置控制线路原理图训练3、用可编程控制器控制的两地控制电路的安装与调试（1）考核要求：1）正确识读两地控制电路。2）正确识别设备、材料，正确选用仪器、仪表检测元器件。3）按国家GB50254-96标准的要求，完成两地控制电路的安装与调试。4）安装、调试的步骤合理、方法正确，整定值准确，符合技术要求，控制系统动作可靠。5）正确检测电路，试运行良好。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图3所示：训练4、用可编程控制器控制的电动机多地降压启动电路设备的安装与调试（1）考核要求：1）正确识读电动机可逆运行的主电路I/O连接图。2）正确识别设备、材料，正确选用仪器、仪表检测元器件。3）正确绘出梯形图和编写程序。4）按国家GB50254-96标准的要求，完成可编程控制器及其电磁控制元件的安装与调试。5）程序检查、调试的步骤合理、方法正确，整定值准确，符合技术要求，控制系统动作可靠。6）正确检测电路，试运行良好。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图4所示。图4可编程序控制器多地控制电动机自动往返主电路与I/0连接图训练5、三相异步电动机连续与点动混合正转控制线路的安装与调试（1）具体考核要求：1）按照电气安装规范，依据下图所示的电路图正确完成PLC控制两台三相异步电动机顺序启动逆序停止控制线路的安装与调试2）安全文明生产3）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分4）原理图如图5所示。1.IL2L3图5三相异步电动机连续与点动混合正转控制线路的安装与调试(三)电子焊接与调试训练部分训练1、叮咚门铃电路的安装和调试(I)具体考核要求：D装接前应先检查电子元器件的好坏，核对元件数量和规格。2)在规定的时间内，按图样的要求进行正确熟练地安装，正确连接仪表与仪器，能正确进行调试。3)正确使用工具和仪表，装接质量可靠，装接技术要符合工艺要求。4)安全文明操作。(5)否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。(6)原理图如图1所示。图1叮咚门铃电路训练2、电子焊接单结晶体管触发电路（1）具体考核要求：1）按照电气安装规范，依据下图所示的电路图正确完成单结晶体管触发电路的焊接2）安全文明生产3）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分训练3、电子线路的安装与调试（1）具体考核要求:1）装接前应先检查电气元件的好坏，核对元件数量和规格。2）在规定的时间内，按图样的要求进行正确熟练地安装，正确连接仪表与仪器，能正确进行调试。3）正确使用工具和仪表，装接质量可靠，装接技术要符合工艺要求。4）安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图3所示。试题4、电子线路的安装与调试RC阻容放大电路（1）本题分值：15分（2）考核时间：100分钟（3）考核形式：实际操作（4）具体考核要求：a）按照电子电路装接规范，依据下图所示的电路图正确完成RC阻容放大电路的电子焊接b）安全文明生产C）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分试题5、两级放大电路的测量和维修（1）具体考核要求：1）装接前应先检查电气元件的好坏，核对元件数量和规格。2）在规定的时间内，按图样的要求进行正确熟练地安装，正确连接仪表与仪器，能正确进行调试。3）正确使用工具和仪表，装接质量可靠，装接技术要符合工艺要求。4）安全文明操作。（5）否定项说明：未经允许擅自通电，造成设备损坏者，该项目记零分。（6）原理图如图5所示
