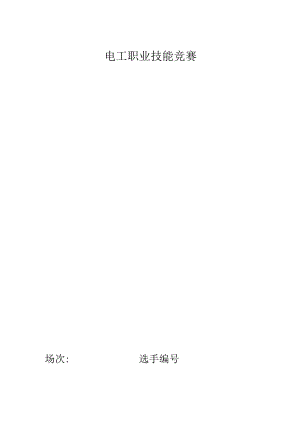

场次:电工职业技能竞赛选手编号、本考题依据2001年颁布的维修电工国家职业标准命制。二、请根据考题要求，210分钟内完成任务书里的内容。三、请服从裁判的指挥，保证竞赛安全顺利进行。一、题目：电气线路安装及利用PLC实现控制线路功能调试某污水处理厂采用成套的污水处理设备，它由污水池、中继池、搅拌电机、污水泵、蠕动泵、清水泵等组成，其结构如图1所示。本题用于实现污水池的控制，其设备的各部分功能如下：1 .搅拌电动机由变频器主电路实现速度控制，控制电路由PLC控制；2 .蠕动泵由电机和前端定量装置组成。工作过程中，定量加入药剂，处理污水中的有害物质；3 .污水泵用于向污水池中注入污水，清水泵用于将处理过后的水注入中继池；4 .污水池主要用于处理污水，由低、中、高水位开关和水池组成。高水位中水位搅拌电机液位开关低水位中继池污水池图1污水处理设备的系统原理二、考核要求1 .完成设备、器材的安装，使其符合安装工艺规范。2 .完成电路装接，使其符合操作流程和工艺规范并能实现其功能。3 .根据控制要求，编写合理的PLC控制程序。4 .按竞赛工作任务书的要求，调试电气控制设备，使其符合控制要求。5 .电路设计：根据任务，画出电路原理图及I/O分配表。6 .能清晰简述出任务内容相关的理论知识和工作过程知识。三、控制要求1 .设备应有启动、停止、急停按钮及选择开关。2 .在设备中，水位开关采用行程开关模拟；3 .启动、停止按钮均为点动按钮。自动模式：1.当按下启动按钮，搅拌电动机从OHZ以3s的升速度工作在25Hz,同时污水泵启动（用接触器1吸合代替污水泵启动），向污水池注入污水；2 .当污水池中的水位（M）到达中水位时，搅拌电动机工作在35Hz,同时蠕动泵向污水池中间断注入药剂，每隔IOS注入IomL（假设蠕动泵工作Is为5ml）接触器2吸合代替蠕动泵工作；3 .当污水池中的水位到达高水位（三）时，搅拌电机工作在50Hz,同时污水泵、蠕动泵停止工作,搅拌电机继续工作IOS后,清水泵开始工作（接触器3吸合代替清水泵工作）；4 .当污水池中的水位到达低水位（L）时，清水泵停止工作，同时污水泵开始工作，搅拌电动机再次工作在25Hz（变频器从50Hz到25Hz的降速度为4s）,重复步骤2步骤3；5 .当按下停止或者急停按钮，设备全部停止工作；6 .自动情况下无法手动启动变频器。手动模式：1 .按下启动25Hz按钮手动启动变频器25Hz；2 .按下启动35HZ按钮手动启动变频器35Hz；3 .按下启动50HZ按钮手动启动变频器50Hz；4 .手动情况下污水泵、蠕动泵、清水泵均不工作；5 .当按下停止或者急停按钮，设备全部停止工作；6 .手动情况下按下自动启动按钮无法启动设备；四、根据任务书的控制要求，完成电气原理图的设计和I/O表的绘制，使之符合实际工程设计、施工的要求。以下为做答区域：
