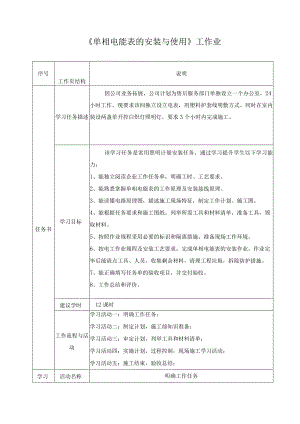

《单相电能表的安装与使用》工作业.docx

单相电能表的安装与使用工作业序号工作页结构说明任务书学习任务描述因公司业务拓展，公司计划为售后服务部门单独设立一个办公室，24小时工作。现要求该间独立设立电表，用塑料护套线明敷方式。同时在室内装设两盏单开控白炽灯照明灯，要求3个小时内完成施工。学习目标该学习任务是常用照明计量安装任务，通过学习提升学生以下学习能力：1、能独立阅读企业工作任务单，明确工时、工艺要求。2、能熟悉掌握单相电能表的工作原理及安装接线原理。3、能读懂电路原理图，描述施工现场特征，制定工作计划、施工图。4、能根据任务要求和施工图纸，列举所需工具和材料清单，准备工具，领取材料。5、按照作业规程采用必要的标识和隔离措施，准备现场工作环境。6、按电工作业规程及安装工艺要求，完成单相电能表的安装作业。作业完毕后能清点工具、人员，收集剩余材料，清理工程垃圾，拆除防护措施。7、能正确填写任务单的验收项目，并交付验收。8、工作总结和评价。建议学时12课时工作流程与活动学习活动一：明确工作任务；学习活动二：制定计划，施工前知识准备；学习活动三：审定计划，列举工具和材料清单；学习活动四：实施计划、过程控制，现场施工学习活动；学习活动五：施工结束，验收总结；学习活动名称明确工作任务活动1学习目标能根据工作任务单，明确工时、工作内容、工艺要求，并在教师指导下进行人员分组。建议学时2课时学习内容（引导问题）请阅读施工任务单，用自己的语言描述具体的工作内容。XXX食品厂工作任务单报单项目楼房号3#305室报单人XXX联系电话85309336处理事项：因公司业务拓展，现于3#305室为售后服务部门单独设立一个办公室。要求该间重新安装照明线路，独立设立电表，用塑料护套线明敷方式在室内装设照明灯，控制方式为两个单开控制两盏白炽灯，要求3个小时内完成施工。开单时间14：00要求完成时间17：00派单人XXX接单.项目电工接单人XXX安装开始时间14：00完成时间17：00所需材料：单相电能表1台，单开2个,螺口白炽灯2只（220V302,螺口灯座2只，塑料护套线，膨胀螺丝，绝缘胶带，常用工具及量具，施工图、工作任务单、安全操作规程等安装部位3号楼305室安装人员签字XXX安装结果班组长签字XXX验收项目安装人员工作态度是否端正：是口否口本次安装是否已解决问题：是口否口是否按时完成：是口否口客户评价：非常满意基本满意口不满意口客户意见或建议：客户签字引导问题1：安装人员从安装事项中可以了解哪些信息？引导问题2：该项工作是什么时间来安装的？引导问题3：该项工作要求什么时间完成？引导问题4：派单人是谁？你应该怎样与派单人联系？引导问题5：接单人是谁？你应怎样与接单人联系？引导问题6：安装人员应怎样明确安装开始时间与完成时间？引导问题7：安装人员应该准备哪些材料？引导问题8：安装人员在安装结束后还应做哪些工作？应在哪些栏目填写安装记录？引导问题9：该项工作怎样才算完成了？引导问题10：该项工作完成后交给谁验收？信息或链接方式1、工作任务单是上级部门安排电工班组执行任务的书面指令。工作任务单的主要包括工作内容、定额工时、完成期限、所需材料、安全措施和技术质量等内容，同时，在施工过程中由班组按时填写实际完成进度、实际用工数、实际材料消耗等。任务完成后，填写相关内容，交由验收人员验收并加以评价。2、请每组查阅资料，收集3张不同的工作任务单（或工程任务单），仔细研读，分析从不同的工作任务单中可以获得怎样的工作任务信息。然后根据“单相电能表安装与使用”工作任务单，明确安装项目，验收项目先空缺，待工作结束时再填写。3、在收集这个工作任务单的过程中，同学们可以上网收集材料，或者去访问单位的维修电工，从多种途径获得有用资料，然后消化，最后综合运用设计成自己小组的工作任务单。在填写工作任务单时,小组长必须模拟工作场景将组员进行分工，分配各自的工作任务。评分表学习评价评分项目评价指标标准分评分报单项目填写是否正确、规范20接单项目填写是否正确、规范20验收项目验收项目设计是否全面20语言表达语言表达是否规范20查阅资料是否能够查阅资料10团结协作小组成员是否团结协作10活动名称制定计划，施工前知识准备学习目标让学生能理解单相电能表的工作原理及接线原理建议学时4课时阅读电路原理图，查阅相关资料，理解单相电能表的工作原理及接线原理。学习活动2学习内容（引导问题）引导问题1：请通过查阅资料，描述单相电能表的工作原理?引导问题2：请通过查阅资料，描述单相电能表的接线原理是什么？引导问题3：请通过查阅资料，描述“发电机端守则”的内容？引导问题4：请你查阅电气装置安装工程国家标准，单相电能表应怎样安装？引导问题5：请你根据施工现场的环境和特点，绘制出现场施工图。现场施工图引导问题6：请你根据施工现场的环境和特点，制定工作计划。一、电能表介绍信息或链接方式电能表不仅能反映负载功率的大小，还能计算负载用电的时间，并通过计度器把单位时间内消耗的电能自动地累计起来。实际生产中常采用度或千瓦时(kW.h)作为电能的单位，所以电能表也称为电度表或千瓦时表。单相电能表用于计量单相交流有功电能，主要有感应系和电子式两种，常见单相电能表如下图所示。fn>KEiri.D0S1777.H1,f，I上KUliuiIUiIIIII单相感应系电能表单相电子式电能表单相电子式预付费电能表常见单相电能表1、单相感应式电能表：单相感应式电能表的结构如下图所示，主要由驱动元件、转动元件、制动元件和记度器组成，记度器的结构如图所示。单相感应系电能表的结构记度器的结构单相感应系电能表基本工作原理：在E形铁芯上绕有匝数多且导线截面积较小的线圈，该线圈（电压线圈）使用时与负载并联，在U形铁芯上绕有匝数少且导线截面积较大的线圈，该线圈（电流线圈）使用时要与负载串联，两线圈通电后产生的磁场作用在铝盘上产生转动力矩，铝盘带动转轴上蜗杆转动，由蜗轮、齿轮以及计数器等组成的计度器显示出被测电能的数值。永久磁铁构成的制动元件使铝盘的转速与被测功率成正比。2.单相电子式电能表：电子式电能表的测量是将被测电压和电流经过电压输入电路和电流输入电路转换，然后通过模拟乘法器将转换后的电压和电流进行相乘，输出与有功功率成正比的电压信号，再通过U/f转换器将此电压信号转换成频率脉冲输出，最后经计数器累积计数而测出电能。选用电能表主要按精度等级、额定电流、额定电压等参数考虑。电能表的面板对这些参数都作了标示。提示：选择电能表时应使电能袁额定电压与负载额定电压相符,电能表额定电流应大于或等于负载的最大电流。二、单相电能表的接线与安装：单相电能表的接线和功率表一样，必须遵守发电机端守则，即电能表的电流线圈与负载串联，电压线圈与负载并联，两线圈的发电机端应接电源的同一极性端。为接线方便，单相电能表的发电机端已在表的内部接好，在电能表的下方都设有专门的接线盒，盒内接有4个端钮，如图所示。连接时只要按照“1、3端接电源，2、4端接负载”进行接线即可。DDS1032型电能表的参数标注单相电能表的接线方法完成任务分析“鱼骨图”SK°41raiMKRA2W点2；一ftiRjftn»工作”111工作襄求.枝候点HAI一,三oijVoa2一技工««in«AiRA1IOiRAi知识点2MnH点2A工XT()k,««A1l-V/L/严点2技能点2/麓点CtttA11表买IQ电空相电胄能度量选出优秀讨论小组进行加分。学习评价评分项目评价指标标准分评分原理图能否根据原理图分析电路的功能30查阅资料能否查阅单相电能表的工作原理及接线原理20软件仿真接线能否按原理图，进行软件仿真接线30评分表团结协作小组成员是否团结协作20学习活动3活动名称审定计划，列举工具和材料清单。学习目标能根据任务要求，审定工作计划，列举工具和材料清单。建议学时1课时学习内容（引导问题）请阅读现场施工图，用自己的语言描述具体的工作内容，制定工作计划；列出所需要的工具和材料清单。引导问题1：根据任务要求，审定你的小组工作计划，并对小组成员进行施工具体分工。引导问题2：请你列举所要用的工具清单。引导问题3：请你列举所要用的材料清单。引导问题4：请你查阅电工手册，简要描述塑料护套线的型号。引导问题5：请根据工作任务，审定工作计划流程。引导问题6：通过制定工作计划，你认为施工时的注意事项有什么？信息或链接方式1、塑料护套线的敷设方法：一种是明敷，一种是走管或走线槽敷。2、塑料护套线的规格：铜芯的符号是BVV,铝芯的符号是BLVV其规格是截面积大数量。如BVV2.5o3、塑料护套线的选择：导线的横截面积单位是平方亳米，简称平方，1平方就是表示导线的横截面积是1平方毫米。如BVV2.5就是截面积为2.5平方毫米铜芯塑料绝缘塑料护套分布电线。导线的选择一般按设计要求选。在没有设计值的时候按经验公式选。经验公式很多，你要熟悉一两23种就很方便了。你经验不多的时候在选好线径后要让有经验的师傅核实，或者查表核实，约积累经验。下面有一个是室内装修用的经验公式，比较保守，在电流量不大的时候是比较安全的。导线的选择以铜芯导线为例，其经验公式为：导线截面（单位为mnf）1/4（八）I导线要留过电流量Im11f截面的铜芯导线的额定载流量Q4A。例：家用单相电度表的电流为I=40A,选择导线（铜芯导线截面规格有Imm1.5mm22.5mm2>5mma>6mmIOmm2>16mm25mm35mm2）为1/440/4=10,即选择IOiIInf的铜芯导线。4、国家电力安全网规定：塑料护套线敷设明敷的最小截面：铜芯，1.0m11铝芯，2.5mm2o5、塑料护套线配线注意事项：塑料护套线不应直接敷设在抹灰层、吊顶、护墙板、灰幔角落内。室外受阳光直射的场合，不应明配塑料护套线；塑料护套线与接地体或不发热管道等的紧贴交叉处，应加套绝缘保护管，敷设在易受机械损伤场合的塑料护套线，应增设钢管保护；塑料护套线的弯曲半径应小于外径的3倍，弯曲处护套和线芯的绝缘层不应有损伤；塑料护套线进入接线盒（箱）内或与设备、器具进行连接时，护套曾应引入接线盒（箱）内或设备、器具内。学习评价评分表评分项目评价指标标准分评分人员分工施工方案中人员分工是否合理20任务要求工作计划中任务要求是否明确30工具清单
