焊接技术快速入门ppt课件八种类型.ppt

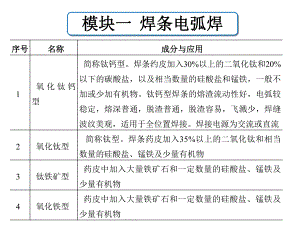

模块一模块一 焊条电弧焊焊条电弧焊序号序号名称名称成分与应用成分与应用1氧 化 钛 钙型简称钛钙型。焊条约皮加入30%以上的二氧化钛和20%以下的碳酸盐，以及相当数量的硅酸盐和锰铁，一般不加或少加有机物。钛钙型焊条的熔渣流动性好，电弧较稳定，熔深普通，脱渣普通，脱渣容易，飞溅少，焊缝波纹美观，适用于全位置焊接。焊接电源为交流或直流2氧化钛型 简称钛型。焊条药皮加入35%以上的二氧化钛和相当数量的硅酸盐、锰铁及少量有机物3钛铁矿型药皮中加入大量铁矿石和一定数量的硅酸盐、锰铁及少量有机物4氧化铁型药皮中加入大量铁矿石和一定数量的硅酸盐、锰铁及少量有机物模块一模块一 焊条电弧焊焊条电弧焊序号序号名称名称成分与应用成分与应用5低氢型药皮中加入大量的碳酸盐、萤石、铁合金及二氧化钛等。低氢型焊条的药皮含有大量碳酸盐及相当数量的萤石，熔渣流动性好。焊接工艺性能一般，适用于全位置焊接。焊接时要求焊条药皮很干燥，电弧很短。焊缝金属中扩散氢含量在10ml/100g以下。焊条具有特别良好的抗热裂性能和机械性能6纤维素型药皮中加入15%以上的有机物、一定数量的造渣物质和锰铁等7石墨型药皮中加入大量石墨，以保证焊缝金属的石墨化作用。与低碳钢焊芯或铸铁焊芯相配用于铸铁焊条8盐基型药皮由氟盐和氯盐组成，如氟化钠、氯化钠、氯化锂、冰晶石等，主要用于铝及铝合金焊条
