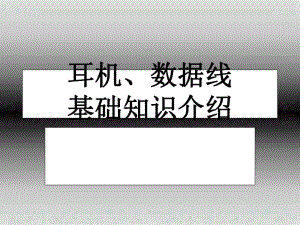

耳机数据线基本知识介绍.ppt
耳机、数据线耳机、数据线基础知识介绍基础知识介绍目目 录录一、耳机相关知识1、工作原理2、制造工艺3、主要技术指标4、常见问题及原因二、数据线相关知识1、工作原理2、制造工艺3、主要技术指标4、常见问题及原因耳机工作原理耳机工作原理 插头部分插头部分:有插座和插针的分别有插座和插针的分别,它是连接耳机和通讯它是连接耳机和通讯 终端的作用终端的作用.连线部分连线部分:有单支和多支线有单支和多支线,它是把耳机各功能部分连接和它是把耳机各功能部分连接和信号传输信号传输.送话部分送话部分:一般用驻极体式麦克风一般用驻极体式麦克风(咪头咪头),它是把语言转化它是把语言转化成电信号成电信号.受话部分受话部分:一般用电动式扬声器一般用电动式扬声器(喇叭喇叭),它是把电信号转化它是把电信号转化成声信号成声信号,实现语言还原实现语言还原.耳机生产工艺耳机生产工艺国虹GUOHONG 国虹通讯数码集团有限责任公司5 5耳机主要技术参数耳机主要技术参数 成品麦克风参数和测试曲线成品麦克风参数和测试曲线类型类型驻极体电容麦克风驻极体电容麦克风阻抗特性阻抗特性max:2.2k at 1KHz频率范围频率范围100-10000Hz标准工作电压标准工作电压2.4V成品成品dBdB值值-444dB(at 1KHz,r=2.2K VS=3.0V,0dB=1V/Pa)指向性指向性全向全向电流消耗电流消耗max:0.5mA最大工作电压最大工作电压10v国虹GUOHONG 国虹通讯数码集团有限责任公司6 6耳机主要技术参数耳机主要技术参数 成品喇叭参数和测试曲线成品喇叭参数和测试曲线喇叭类型喇叭类型C11512C11512*3232测试电压测试电压179mV成品喇叭灵敏度成品喇叭灵敏度1KHZ:1135dB扫频范围扫频范围20Hz20KHz阻抗阻抗3232失真失真8%常见异常问题点及原因分析常见异常问题点及原因分析 喇叭无喇叭无 声声 喇叭引线断线:员工在戴面盖时把喇叭引线扣断,喇叭胶位没有对准耳壳大缺口处.喇叭焊点虚焊 插头端子内喇叭线焊点焊接不牢,虚焊.两根黄线(地线)未扭紧在一起,使其SPKL地线未焊接上,致使单边无音.常见异常问题点及原因分析常见异常问题点及原因分析2 咪头无咪头无 声声 咪头正负极线焊反 咪头焊点虚焊 插头端子内咪线焊点焊接不牢,虚焊咪头内的管芯塑封性差,其管芯随着天气(温湿度)的变化而受潮使dB值变低和漏极电流变大,咪头被静电损坏。咪头的管芯受潮,其dB值偏小电流偏大导致麦克风无音麦克风无音咪头内的管芯塑封不好管芯易受潮常见异常问题点及原因分析常见异常问题点及原因分析3开关无作用开关无作用 开关正负极线焊反 装咪壳时不到位:员工在装咪壳时开关没有装到卡位内 开关本身弹性差开关内弹片氧化、变形常见异常问题点及原因分析常见异常问题点及原因分析4 插插 头头INT、焊接不良、焊接不良插头端子内接线点部分短路插头端子内接线点部分短路线材脱焊线材脱焊主体线绿色线连接焊点铜皮断裂、INT现象；耳机关键控制点耳机关键控制点1 线线 材材A 剥外皮:不能有刮伤漆包线现象B 浸 锡:不能有漆包线分叉、连锡现象C 焊 接:不能有虚焊、焊反线、连锡等现象D 插头导通测试:不能有开路、短路、绝缘性差等现象E 外 观:不能有缺胶、压伤、划伤等现象2 成成 品品A 焊咪头开关:不能有虚焊、浮线、焊反线、连锡等现象B 主线焊开关:不能有虚焊、浮线、焊反线、连锡等现象C 装咪壳:不能有变形、压线、缝隙大等现象D 焊喇叭:不能有虚焊、浮线、焊反线、连锡等现象E 戴面盖:不能有戴偏、戴歪等现象,喇叭胶位没有对准耳壳大缺口处.F QC检测:声音不能有喇叭无声、咪无录音、开关挂不断、INT等现象G 电阻测试:不能有开路、短路等现象H 看外观:线材、咪壳、耳壳、插头表面不能有断裂、缺胶、脏物、批锋等现象.部件不能有脱落、漏装现象.数据线的原理数据线的原理黑线红线白线绿线线经截面图铝箔外被电路原理图MINI 5PIN公头USB（A)公头工作原理：一般数据线内有4根芯线，其中红线和黑线主要负责提供电源的输入，在与手机连接时起充电作用。白线及绿线负责信号的输入和输出，在连接手机时起下载作用。红白绿黑红白绿黑数据线主要参数数据线主要参数工作电压：5V绝缘阻抗：DC 500V 10M MIN耐压值：AC 1000V数据线的制造工艺数据线的制造工艺铁壳铆压-地线焊接-半成品测试-成型外模-成品测试-修毛边-贴LOGO标签-扎线-包装数据线的种类数据线的种类USB接口是目前的主流，优点是便捷、高速，而且通用性强，几乎可以在所有的电脑上使用起来 USB接口数据线根据其是否带IC芯片可大致分为三类：不带IC；带IC；特殊芯片。1、不带IC，亦称为直通线：没有中央控制芯片，必须插上手机电脑才认线，这类线无法实现“刷机”功能，但其他功能基本上可以实现，如传图铃、上网等数据传输功能。2、带芯片：带中央控制芯片，普通芯片的型号为2303、2101、3116，不用插手机电脑也会认线，由于一个IC的价格是十多元，因此价格肯定比直通线要贵，这就是为什么每条线的价格不一样，而且还贵很多的原因。带芯片的数据线工作原理就是将USB虚拟成COM口，把USB接口转换成串口在电脑上显示。这类线基本上都可以实现“刷机”的功能。3、带特殊芯片或双芯片：非普通的大众化芯片，专用的特殊型号芯片如：DKU5、CA42、DCU11等等，这类数据线的价格要比带单芯片的更高。数据线的功能数据线的功能从功能来分类：上网线；刷机线；同步线；充电线；多功能线。1、上网线：只能用来GPRS或CDMA 1X上网。2、刷机线：只能用来升级刷机。3、同步线：用来传输电话本；图片铃声；短信；多媒体资料等，当然，部分是双向传送，部分仅支持单向传送。此类数据线比较普遍。4、充电线：一般是上网线或同步线再加一个USB充电功能，比较实用方便，上网和群发短信必备的功能。还可以细分为带充电和带充电开关两种，前者一插上就充电，后者有一个小开关，可以控制是否充电。当然带充电开关的档次最高，价格也比较贵。5、多功能线：同时支持上网、同步、刷机、充电等2项或2项以上的功能，新上市三星的线还配了双接口，USB同步上网；串口刷机。数据线常见问题点及不良原因数据线常见问题点及不良原因无法充电：无法充电：电源线红/黑线断开、脱焊。无法连接电脑：无法连接电脑：信号线白/绿线连锡、断开、脱落信号线与铁壳短路两信号线焊接错位时不充电：时不充电：电源线与焊盘接触不良自动关机：自动关机：两电源线间短路、两电源线焊错位数据线关键控制点数据线关键控制点1、数据线焊接错位、虚焊、冷焊、连锡2、半成品测试机台参数、测试母座、测试能力3、成型缺胶：参数设置错误、冷却时间过长、胶料不足伤五金：模具上脏污、连接器未放到位、模具磨损或不配套尺寸不符：模具与图纸要求不符、连接器未插到位4、成品测试机台参数、测试母座、测试能力谢谢 谢谢 ！
