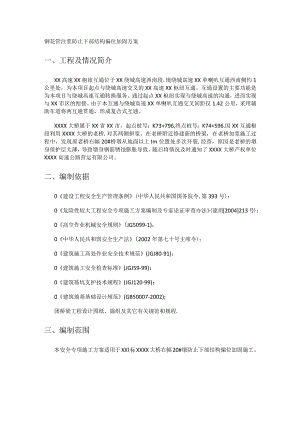

钢花管注浆紧急施工实施方案.docx

钢花管注浆防止下部结构偏位加固方案一、工程及情况简介XX高速XX枢纽互通位于XX绕城高速西南段，现绕城高速XX单喇叭互通西南侧约1公里处，为本项目起点与绕城高速交叉的XX高速XX枢纽互通。互通设置的主要功能是为本项目与绕城高速互通转换服务。通过起点XX枢纽实现与绕城高速的沟通，进而实现与XX市区的衔接。由于本互通与绕城高速XX单喇叭互通交叉间距仅1.42公里，采用辅助车道将两互通贯通，形成复合式互通。XXXX大桥属于XX省XX市，起点桩号：K73+796,终点桩号：K74+596.因XX互通枢纽利用XXXX大桥的老桥,对其两侧拼宽、在老桥附近修建新的桥梁，在老桥加宽施工过程中，发现原老桥右幅20#桥墩从地面以上Im位置处多次开裂,经查，原因是老桥的墩身保护层太薄，导致墩身钢筋锈蚀膨胀导致，随后将情况及时通知了XXXX大桥产权单位XXXX高速公路营运有限公司。二、编制依据0建设工程安全生产管理条例(中华人民共和国国务院令,第393号)；0危险性较大工程安全专项施工方案编制及专家论证审查办法(建质2004213号)；0高空作业机械安全规则(JG5099-1)；0中华人民共和国安全生产法(2002年第七十号主席令)；0建筑施工高处作业安全技术规范(JGJ80-91)；0建筑施工安全检查标准(JGJ59-99)；0建筑基坑支护技术规程(JGJ120-99)；0建筑地基基础设计规范(GB50007-2002);团桥梁工程设计图纸、施组及其它有关规范和规程.三、编制范围本安全专项施工方案适用于XXl标XXXX大桥右幅20#墩防止下部结构偏位加固施工。四、编制原则安全第一、预防为主、综合治理.五、施工计划、人员及机械配置XXXX大桥右幅20#桥墩加固投入钻机1台，灰浆泵、制浆桶1套，交流弧焊机1台，切割机1台，压浆泵1台，其余配套设备若干，配备技术员1名，工人6名。六、加固施工方案1、钢花管加工团钢管规格:施工中采用无缝钢管，l08mm,壁厚6mm,钢管出厂长度68m。施工中采用焊接,钢管总长根据测量编号及数控确定；团管壁钻注浆眼油于钢管在土中要承受抗剪作用，为了减少注浆眼对钢花管的损害，注浆眼呈螺旋式布置，同一截面上只有一个眼,注浆眼沿轴线间距为30cm,孔眼直径610mm.2、钻机钻孔钻孔采用机械钻进成孔,成孔直径l48mm,施工中应保证无水钻进，中心间距0.5m,钢花管底标高与桩底标高相同，钢花管打设区域每侧超出桩径2m。3、钢花管入孔利用钻机吊起钢花管入孔,吊装时钢管要匀速下放，避免损坏封眼胶带。4、制备水泥浆液压力灌浆材料为PC32。5R早强型复合硅酸盐水泥，采用制浆机进行浆液制备，浆液水灰比为0。60.8,浆液应搅拌均匀，随搅随用，须在浆液达到初凝前用完。5、绑设压浆管压浆管采用高压缠丝橡胶压浆管,压浆管的抗压应大于3MPao压浆接头应保持密闭,不漏浆、泄浆，绑设牢固，不脱落。6、压浆采用压浆泵进行压浆，开始用清水或稀浆走孔，压浆结束时用浓浆封孔，控制灌浆压力在Oo20.5MPa左右,出现压力急剧上升或压浆管剧烈抖动应立即停止压浆，并迅速打开回浆筏门，避免漏浆、爆管。根据现场地质情况,在一定注浆压力下，其浆液扩散有效范围为2m。七、安全保证措施、制度及应急措施待钢花管加固施工完成且混凝土达到强度后，开始施工外侧基桩，因溶洞较多，采用冲击钻施工。为了确保XXXX大桥在施工过程中桥墩的稳定，特委托XX省交通规划勘察设计研究院试验检测中心对XXXX大桥进行监测.如监测数据正常,按按此方案正常施工；如监测数据异常，马上进行回填处理，并及时上报高开司，由高开司调取XXXX大桥右幅20号墩建设时的相关资料,组织专家评审会进行解决。
