电话插座与组线箱安装工艺标准.docx

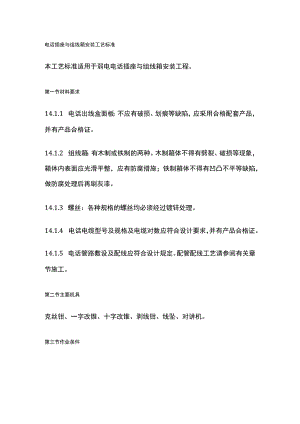

电话插座与组线箱安装工艺标准本工艺标准适用于弱电电话插座与组线箱安装工程。第一节材料要求14.1.1 电话出线盒面板：不应有破损、划痕等缺陷，应采用合格配套产品，并有产品合格证。14.1.2 组线箱：有木制或铁制的两种。木制箱体不得有劈裂、破损等现象，箱体内表面应光滑平整，应有防腐措施；铁制箱体不得有凹凸不平等缺陷，做防腐处理后再刷灰漆。14.1.3 螺丝：各种规格的螺丝均必须经过镀锌处理。14.1.4 电话电缆型号及规格及电缆对数应符合设计要求，并有产品合格证。14.1.5 电话管路敷设及配线应符合设计规定。配管配线工艺请参阅有关章节施工。第二节主要机具克丝钳、一字改锥、十字改锥、剥线钳、线坠、对讲机。第三节作业条件14.3.2 土建的墙面油漆喷浆及装修作业全部完成。14.3.3 由地面引出端口时，应待土建地面抹灰完、盒子口修好后进行。第四节操作工艺14.4.1 工艺流程：电话插座组线箱安装要求一清理箱（盒）一接线一核对导线编号14.4.2 电话插座、组线箱安装要求：1插座、组线箱等设备应安装牢固，位置难确。2一般明装插座距地面高度为1.5m;暗装插座距地为300mmo3插座安装的高度和位置应符合图纸设计要求。4插座上方位置有暖气管时,其间距应大于20Omm;下方有暖气管时,其间距应大于300mmo14.4.3 清理箱（盒）：在导线连接前清净箱（盒）内的各种杂物，箱（盒）收口平整。14.4.4 结线：将预留在盒内的电话线留出适当长度，引出面板孔，用配套螺丝固定在面板上，同时找平，标高一致图3-71所示。当面板在地面出口采用插接方式时，将导线留出一定余量，剥去绝缘层，将线芯分别压在端子上，并做好标记。当导线在组线箱内时，剥去绝缘层，将线芯分别压在组线箱的端于排上，并做好标记，组线箱门应开启灵活,油漆完好。14.4.5 校对导线编号：根据设计图纸按组线箱内导线的编号，用对讲机核对各终端接线，核对无误后，同时做好记录。交付使用单位前应由有关监督部门检查认可后方准许使用。第五节质量标准14.5.1 主控项目：1面板必须安装牢固，紧贴附于建筑物墙面。面板无裂痕、翘曲变形等现象；组线箱内不得有劈裂，必须做防腐处理。2导线压接必须牢固、正确。检验方法：尺量、观察检查。14.5.2 一般项目：1组线箱、盒内应清洁无杂物，面板干净无划伤破损等现象。2电话线在箱（盒）内应留有适当余量。检验方法：观察检查3允许偏差:同一室内的插座安装高度相差不大于5mm,相邻成排安装高度相差不大于2mm。检验方法：尺量检查。第六节成品保护14.6.1 安装面板时，应注意保持墙面、地面的整洁，不得损伤和破坏墙面及地面。14.6.2 修补浆活时，应注意保护已安装的面板，不得将其污染。14.6.3 地面插座应采用有防水措施的出线口。第七节应注意的质量问题14.7.1 盒、箱内不清洁：应清楚盒、箱内杂物、保持内外清洁，不被砂浆污染。14.7.2 面板安装不牢固：应将固定螺丝拧固到位，使面板紧贴建筑物表面并固定牢固。14.7.3 面板的标高超出允许偏差，应及时修正。14.7.4 电话线预留量不够或过多且箱内导线放置杂乱：应按有关要求将导线留有适当余量，并绑扎成束。14.7.6导线压接后编号混乱：应全部进行仔细核对后重新编号。
