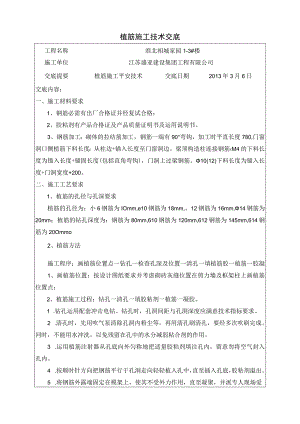

植筋施工技术交底工程名称淮北相城家园1-3#楼施工单位江苏盛亚建设集团工程有限公司交底提要植筋施工平安技术交底日期2013年3月6日交底内容：一、施工材料要求1、钢筋必需有出厂合格证并经复试合格；2、胶粘剂有产品合格证及产品质量证明书及运用说明书。3、钢筋加工：砌体的拉结筋加工，钢筋一端有90°弯钩，加工时平直长度780,门窗洞口侧植筋下料长度：从柱边+锚入长度至门窗洞边。梁顶构造柱连接钢筋M4的下料长度为锚入长度+锚固长度(包括直角弯钩)，门洞上过梁钢筋。10(12)下料长度为锚入长度+门洞宽度+200。二、施工工艺要求1、植筋的孔径与孔深要求植筋的孔径为：小6钢筋为IOmm,e10钢筋为18mm,。12钢筋为16mm,14钢筋为20mm；植筋的钻孔深度为：钢筋为80mm,610钢筋为120mm,612钢筋为145mm,614钢筋为20Ommo2、植筋方法施工程序：画植筋位置点一钻孔一检查孔深及位置一清孔一填植筋胶一植筋一胶凝1、画植筋位置：按设计图纸要求并考虑砌砖灰缝位置在剪力墙及框架柱上画植筋位置点；2、植筋施工过程：钻孔一清孔一填胶粘剂一植筋一凝胶。1 .钻孔运用配套冲击电钻。钻孔时，孔洞间距与孔洞深度应满意技术指标要求。2 .清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，要经多次吹刷完成。同时，不能用水冲洗，以免残留在孔中的水分减弱粘合剂的作用。3 .运用植筋注射器从孔底向外匀称地把适量胶粘剂填注孔内，留意勿将空气封入孔内。4 .按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出。5 .将钢筋外露端固定在模架上，使其不受外力作用，直至凝聚，并派专人现场爱护。凝胶的化学反应时间一般为15min,固化时间一般为Iho三、平安与质量平安：1、随机电源漏电爱护器必需灵敏牢靠，接电钻的电缆线完好无破损；2、临边作业时事先检查防护是否有效，存在问题提前整改；3、2m以上高处作业必需系好平安带。4、电源开关，限制箱等设施要统一布置，加锁爱护，防止乱拉电线，设专人负责管理，防止漏电触电。常常移动的机具导线不得在地面上拖拉，不得浸入水中，应架空、绝缘良好。质量：1、严格按施工质量验收规范及设计要求进行施工；2、钻孔位置放好后要经有关人员验线；3、钻孔完成后必需清理干净，做到孔内干燥无粉尘；埋置用的钢筋必需清理干净，清孔及清理钢筋后报监理验收并做好隐藏验收记录；4、锚固胶有产品合格证明，锚固用胶必需严格按产品施工说明配制运用；5、每层植筋完成后，经自检合格后，报请有关单位验收，并按相关规定的抽检率随机抽取进行拉拔试验，并做好试验记录，填写工程报验单。审核人交底人接受交底人本表由施工单位填写并保存（一式二份。接受交底人一份、交底人一份）
