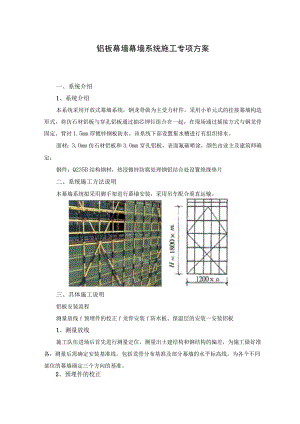

铝板幕墙幕墙系统施工专项方案一、系统介绍1、系统介绍本系统采用开放式幕墙系统，钢龙骨做为主受力杆件，采用小单元式的挂接幕墙构造形式，将仿石材铝板与穿孔铝板通过抽芯钾钉组合在一起，在现场通过插接方式与钢龙骨固定。背衬1.5mm厚镀锌钢板防水。该系统下部设置集水槽进行有组织排水。面材：3.Omm仿石材铝板和3.Omm穿孔铝板，表面氟碳喷涂，颜色由业主及建筑师确定；钢件：Q235B结构钢材，热浸镀锌防腐处理钢铝结合处设置绝缘垫片二、系统施工方法说明本幕墙系统拟采用脚手架进行幕墙安装，采用吊车配合垂直运输。三、具体施工说明铝板安装流程测量放线f预埋件的校正f龙骨安装f防水板、保温层的安装一安装铝板1、测量放线施工队伍进场后首先进行测量定位，测量出土建结构和钢结构的偏差，为施工做好准备，测量后需确定安装基准线。包括龙骨分布基准及部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。2、预埋件的校正根据测量放线位置，随着土建结构的施工进行预埋件的施工。本工程后补采用植筋式化学锚栓埋件，通过钢筋测试仪，避开钢筋在原建筑主体结构上打孔,填入化学药剂，植入螺栓，将钢板固定在主体结构上。3、转接件的安装转接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工作还应包含埋板的偏位处理，防雷的连接等。转接件与埋件是通过电焊连接的。就位后对埋件与连接件进行焊接固定。埋板偏差的需先按设计要求处理，无埋板的需进行后埋处理，确保安全、经济又能满足相关规范要求。转接件采用6mm厚镀锌角钢。4、龙骨安装1)立柱龙骨采用铝合金立柱作为支承结构，采用安装车进行幕墙龙骨立柱垂直吊装，立柱通过镀锌角钢转接件使用不锈钢螺栓组固定安装。(1)为确保幕墙外面的安装精度，首先将角位垂直钢丝布置好。安装施工人员依据钢丝作为定位基准，进行角位立柱的安装。(2)立柱在安装之前，首先对立柱进行直线度的检查，检查的方法采用拉进法、若不符合要求，经矫正后再上墙进行安装，将误差控制在允许的范围内。(3)先对照施工图检查主梁的加工孔位是否正确，然后用螺栓将立柱与连接件连接，调整立柱的垂直度与水平度，然后上紧螺母。立柱的前后位置依据连接件上长孔进行调节。上下依据方通长孔进行调节。（4）立柱就位后，依据测量组所布置的钢丝线、综合施工图进行安装检查，各尺寸符合要求后，对龙骨进行直线的检查，确保龙骨的轴线偏差。（5）待检查完毕、合格后，填写隐蔽工程验收单，报监理验收（并附自检表）。（6）整个墙面立柱的安装尺寸误差要在控制尺寸范围内消化，误差数不得向外伸延，各竖龙骨安装以靠近轴线的钢丝线为准进行分格检查。2）立柱全部安装完毕后进行横梁的安装，横梁采用塔吊进行垂直吊装。横梁未安装之前，首先将铝合金转接件与立柱固定安装。然后将横梁与转接件固定安装。（1）由于铝合金幕墙热胀冷缩会产生噪音，设计考虑到此因素，在横梁与立柱之间进行热处理，整根横梁尺寸应比分格尺寸短4-4.5mm,横梁两端安装Imm防噪声橡胶垫片。（2）横梁在安装过程中，横梁两端的高低应控制在±Imm范围内。同一面标高偏差不大于3mmO5、防水板、保温层的安装首先进行外侧背板的安装，外侧背板采用1.5mm厚镀锌钢板，通过不锈钢螺钉固定在幕墙立柱上。外侧背板安装完毕后进行保温层的安装，保温层采用100mm厚保温岩棉，保温岩棉通过岩棉钉固定外侧背板上，最后进行防水板安装,防水板采用L5mm厚镀锌钢板，通过不锈钢螺钉与横梁、立柱固定。6、铝单板的安装（1）板块在加工厂已预制完成，铝单板在装前应用钢线拉出完成面，以便控制安装进出位。（2）安装前应认真检查其编号、数量、分清安装方向、位置。在安装铝单板之前，预先装好铝单板固定码，安装应牢固不松动，不漏装。(3)铝单板安装应牢固，位置应准确，不能漏装或随意减少自攻螺丝的个数。(4)铝单板挂装后紧固前，应认真调整，使相邻板产隙的尺寸达到设计要求，横平竖直，宽窄均匀并随时进行检查、调整、校正、固定，使其符合质量要求。
