热风炉耐材理化指标.docx

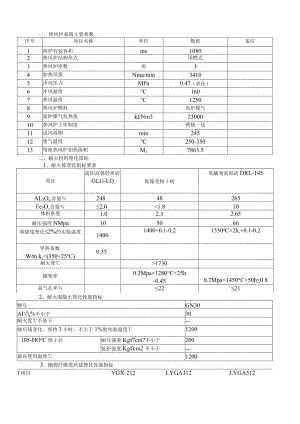

一、热风炉系统主要参数序号项目名称单位数值备注1高炉有效容积ms10802热风炉结构形式顶燃式3热风炉座数座34加热风量Nma/min34105冷风压力MPa0.47（表压）6冷风温度1607热风温度12508热风炉燃料高炉煤气9高炉煤气发热值kJNm32300010热风炉工作制度两烧一送11送风周期min24512废气温度250-35013每座热风炉加热面积M27863.5二、耐火材料理化指标1、耐火彼理化指标要求项目高铝高强轻质砖GLG-LO低儒变粘土砖低蠕变高铝砖DRL-145AL7Oq含量24848265Fe7O,含量2.0<1.810体积密度1.02.32.65耐压强度NMpa105060重烧线变化2%的实验温度14001400+0.1-0.21550oC×2h,+0.1-0.2导热系数Wm.k,<(350÷25oC)0.35耐火度>1730蠕变率0.2Mpa×1280°C×25h-0.450.2Mpa×1450°C×50h0.8显气孔率22212、耐火混凝土理化性能指标牌号GN30AI%不小于30耐火度不低于烧后线变化，保持3小时，不大于1%的实验温度1200105-HOoC烘干后耐压强度Kgf7cm?不小于200抗折强度Kgfcm2不小于最高使用温度12003、陶瓷纤维甩丝毯理化性能指标I项目YGX-212LYGA312LYGA512加热永久线变化v%>100OoC×24h-31100°C×24h-31350pC×24h-3理论导热系数平均200C>0.045-0.0600.045-0.0600.052-0.070(W/m.k)<平均400>0.085-0.1100.085-0.1100.095-0.120(128Kgm?)平均600C>0.152-0.200.152-0.200.164-0.210理论体积密度vKgg>96/12896/12896/128产品规格Vmm>3600/7200/15000×610/1220×10/20/25/30/40/50(LYGX-422&:10/20/25/30)抗拉强度V厚度25mm>Mpa20.04AL2O3<%>24524538-40ZrO9<%>15-17AL23+SiO2<%>97299AL2O÷SiO2+ZrO2<%>299Fe7O3<%>1.00.20.2K9O+Na9O<%>0.50.2().24、热风炉格子砖理化指标要求项目硅质粘土质RN低蠕变高铝RG高铝SiO7%295Fea%1.01.0AkOR%1.0426565CaO%3.0K7O+Na7O%0.2残余石英%1.0耐火度17102171017l021710显气孔率%23<21<21<21常温耐压温度Mpa30>40>50>49荷重软化温度（0.2MPa）2166014202150021500热线膨胀率100O0C1.25体积密度g/crr三1.85>2.2>2.5>2.45常温抗折强度Mpa6真比重2.29-2.34蠕变率20-50hX1500×0.2Mpa0.2m)oCX5h×021a<0.85、红柱石砖理化指标耍求:名称红柱石砖牌号WB31ai2o3%>75耐火度>1790显气孔率<18体积密度tm3>2.7常温耐压强度MPa>90荷重软化温度°C（0.2MPa）>1650蠕变率1550oC×50h×0.20.13-0.36、耐酸喷涂料理化指标:名称耐酸喷涂料牌号CMG-SAR最高使用温度1300体积密度tm3干燥至110>2.10AlQ3%>56SiO2%<30残余线变化110-0.5-()残余线变化ooo°c-0.6-0残余线变化1300°C-0.1-1.0抗折强度(Mpa)IlO0C>2.5抗折强度（MPa）100O0C>5.0抗折强度（MPa）1300>9.0导热系数Wmk100OoC0.867、尺寸要求(GB/T2988-2004)单位mm项目指标长度尺,尺寸W150+1.5允许偏旁尺寸151300±2尺寸300±3厚度相对偏差不大于1楔度差1扭曲长度W3001长度3002.0缺角长度（a+b+c）40缺棱长度（e+f+g）60熔洞直径6裂纹长度宽度W0.25不限制（不准成网状）宽度0.26-0.5050宽度1.0不准有7、粘土砖尺寸要求（YB/T5050-93）项目指标长度尺*允许偏旁炉底砖±2.0其他砖±1.0厚度相对偏差不大于±1扭曲长度W3451长度3451.5缺棱、缺角深度5熔洞直径3.0裂纹长度宽度W0.25不限制（不准成网状）宽度0.26-0.50不大于15宽度0.50不准有三、质量检测标准1、化学成分的检验按照GB/T6900.3-1986、GB/T6900.4-1986、GB/T6900.8-1986标准进行。2、体积密度、显气孔率的检验按照GB/T2997-2000标准进行。3、常温耐压强度的检验按照YB/T5072-1985标准进行。4、热震稳定性的检验按照YBT376.1T995进行检验。5、荷重软化温度的检验按照YB/P5989-1998标准进行。6、常温抗折强度的检验按照YB/P5123-1993标准进行。7、重烧线变化的检验按照YB/P5988-1986标准进行。8、蠕变率的检验按照GB/P5073T985标准进行。9、砖的尺寸、外观及断面的检验按GB/T10326-2001进行。10、高铝砖的检验按照GB/T2988-2004标准进行
