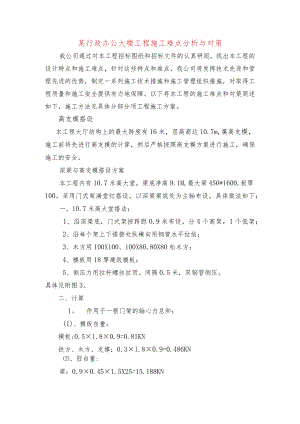

某行政办公大楼工程施工难点分析与对策.docx

某行政办公大楼工程施工难点分析与对策我公司通过对本工程招标图纸和招标文件的认真研阅，找出本工程的设计特点和施工难点，针对这些特点和难点，我公司将发挥技术先进和管理先进的优势，制定一系列施工技术措施和施工管理组织措施，对取得工程质量和施工安全提供有力地保障。以下将本工程的施工难点和对策简述如下，施工方法见具体分部分项工程施工方案。高支模搭设本工程大厅结构上的最大跨度有16米，层高高达10.7m,属高支模，施工前将先进行高支模的计算，然后严格按照高支模方案进行施工，确保施工的安全。深梁与高支模搭设方案本工程内有10.7米高大堂，梁底净高9.1M,最大梁450*1600,板厚100。采用门式架满堂红搭设，以深梁梁底处为主轴布设，具体做法如下：一、10.7米高大堂搭法：1、沿深梁底，门式架按跨距0.9米布设，分4个高架，1个低架；2、沿每个架上下搭接处纵横向用钢管水平拉结；3、木方用100X100、100X80.80X80松木方；4、模板用18厚建筑模板；5、侧压力用拉杆螺丝拉顶。间隔0.5米，双钢管侧压。具体见附图3。二、计算1、 作用于一根门架的轴心力总和：(1)、模板自重：模板;0.5×l.8×0.9=0.81KN铁方、木方、支撑：0.3×l.8×0.9=0.486KN、胫自重:梁：0.9×0.45×1.5X25=15.188KN板：0.9×1.8×0.1×25=4.05KN(3)、钢筋自重:梁：1.5×0.45×1.5×0.9=0.911KN板：1.l×1.8×0.9=1.782KN(4)一幅门架自重：4.5×0.205=0.923KN交叉杆：4×0.04=O.16KN连接件：6X0.006=0.036KN总计;24.346KN(5)施工人员、设备荷载：1X1.8X0.9=1.62KN(6)、振捣对底板的荷载：2X1.8X0.9=3.24KN总计:4.86KNN=l.2×24.346+1.4×4.86=36.015KN一根门架稳定承载力：K=I.13I=IO+I1×H1HO=6.08×101÷l.42×10,×1536/1930=7.21×IOmm4li=(IA)0.5=15mm入二KXhO/1=145=0.323ND=×A×f=41.05KN>36.015KN符合要求.2、 梁侧压力计算：、振捣对侧板的荷载:4.OKN/M(2)、倾倒硅产生的荷载：2.OKN/M(3)、新舲产生侧压力：24KN/MQl=I.4×(4.0+2.0+24×1.3)=37.2KNM(L3米处QQ2=1.4×(4.0+2.0+24×O.8)=25.2KNM(O.8米处)；Q3=1.4×(4.0+2.0+24X0.3)=13.2KN/M(0.3米处)；C12拉杆螺丝拉力：T=205×3.14×8×8=41196N=41.196KN/M满足要求。1、 网架结构网架结构安装过程中，要搭设满堂红脚手架进行施工，保证安装的安全。预埋件的位置在浇灌混凝土之前要进行严格的检查，保证预埋件位置的准确。具体施工方案由专业分包公司提供。2、 各分包单位间的协调本工程涉及到多种工种的分包，为搞好整个工程的工作，保证整个工程的质量，各施工单位之间相互配合好是至关重要的。不仅要相互协作施工，而且要互相做好成品保护，维护整个工程的施工成果。
