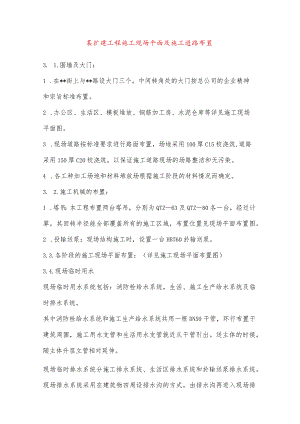

某扩建工程施工现场平面及施工道路布置.docx

某扩建工程施工现场平面及施工道路布置3. 1.围墙及大门：1 .在*街上与*路设大门三个，中间转角处的大门按总公司的企业精神和宗旨标准布置。2 .办公区、生活区、模板堆放、钢筋加工房、水泥仓库等详见施工现场平面图。3 .现场道路按标准要求进行路面布置，场地采用100厚C15校浇筑,道路采用150厚C20校浇筑，以保证施工道路现场的场路整洁和无污染。4 .各工种加工场地和材料堆放场根据施工阶段的材料情况而确定。3. 2.施工机械的布置：1 .塔吊：本工程布置两台塔吊，分别为QTZ63及QTZ80各一台，经过计算，其回转半径能全部覆盖所有的施工区域，布置位置见现场平面布置图。2 .役输送泵：现场结构施工时，设置一台HBT60於输送泵。3.3.各阶段的施工现场平面布置：（详见施工现场平面布置图）3.4.现场临时用水现场临时用水系统包括：消防栓给水系统，生活、施工生产给水系统及临时排水系统。其中消防栓给水系统和施工生产给水系统共用一根DN50干管，环行布置于建筑周围，施工用水支管和生活用水支管就近从干管引出。送主体的时候，随主体升层立管相对延伸。现场临时排水系统分施工排水系统、生活区排水系统和於输送泵排水系统。现场排水系统采用在建筑物四周设排水沟的方式，由排水沟再进入现场排水干管进入排水管网，保证建筑物周围的雨水不进入施工场地内，同时在施工场地内设置墙集水坑，及时将现场内的集水坑排出场外。生活区排水根据地势设置排水沟，将生活污水排入总管网。舲输送泵在其位置设沉淀池，将施工污水经过沉淀后进入排水管网。3.5.现场临时用电现场采用TN-S三相五线制接零保护系统工供电，各电缆终端头和配电箱须重复接地，重复接地电阻不大于10欧姆。1)主要用电设备：现场机械及用电设备表序号机械名称型号数量单机耗电(KW)总耗量(KW)1塔吊QTZ-63.80230602舲输送泵HBT-30120203搅拌机JZ350213.5274卷扬机IM227.5155电焊机250A412486电渣压力焊GQ40221427钢筋对焊机UN-10011001008钢筋切断机GW4015.55.59钢筋弯曲机GQ4013310电锯电刨15511振捣棒50301.13312平板振动器2.2KW22.213台钻1.IKW31.13.314套丝机23615潜水泵3KW1033016无齿锯1.5KW41.562)用电量计算：根据表临时用电设施和设备计算：现场设备总功率：P1=P1=431.7KWP总二K(K1P1COS+K2P2+K3P3)其中：P1一现场施工机械总功率KWP2一电焊机额定容量KVAP3一照明总功率K-安全系数(1.05'l.10)取K=LlKl-动力需要系统(O.5"0.7)<Kl=O.6K2一电焊机安全系数K2=0.7K3照明及电热设备(一般为K=I),照明和生活用电占总量的10%COS电动机平均功率取CoSe=O.75P=L1(0.6×241.7/0.75+0.7×190+1×0.1×241)=350.46KW经以上计算，为满满足施工要求，应为本施工区域提供400变压器一台。
