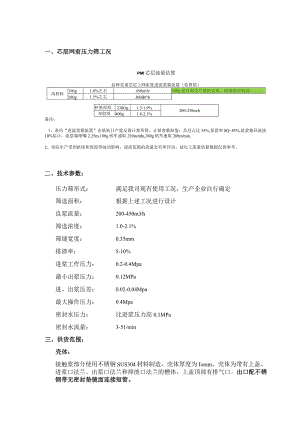

一、芯层网前压力筛工况PMI芯层流量估算品种克重芯层上网浓度进流浆箱流量（估算值）高档杯190g1.0%左右450mj/h190g是目前生产最低克重，流量相对较高。280g1.5%左右360IBJ/h杯垫原纸238Og1.5-1.9%200-250m,h双胶纸400g1.8-2.1%备注：1、表内“进流浆箱流量”由纸机日产量反推计算所得。计算参数取值：芯层占比55%,保留率8Q85%,流浆箱回流按10%估计，流浆箱喷嘴2.25m,190g纸车速取220mdn,280g纸车速取200mmin.2、实际生产受到浓度和保留等波动影响，进流浆箱的流量会有所浮动，故以上流量估算数据仅供参考。二、技术参数：压力筛形式：满足我司现有使用工况，生产企业自行确定筛选面积：根据上述工况进行设计良浆流量：200-450m3h筛选浓度：1.0-2.1%筛缝宽度：0.35mm排渣率：5-10%进浆工作压力：0.2-0.4Mpa最小出浆压力：0.12MPa进、出浆压差：0.02-0.04Mpa最大操作压力：0.4Mpa密封水压力：比进浆压力高0.1MPa密封水流量：3-51/min三、供货范围：壳体：接触浆部分使用不锈钢SUS304材料制造，壳体厚度为Iomm。壳体为带有上盖、进浆口法兰、出浆口法兰和排渣口法兰的槽体，上盖顶部有排气口。出口配不锈钢带无密封垫镜面连接短管。转子：使用不锈钢SUS304材料制造，表面镀铭，厚度不低于O.15mm。用丝棉验收无刮丝现象。筛鼓：棒条筛鼓。筛鼓缝宽为0.35mm,使用不锈钢SUS304材料制造，表面镀珞，厚度不低于0.15mm。提升装置：位于上盖与壳体之间，带旋转手轮，用于提升上盖并将上盖转开，以便于冲洗、更换筛鼓及维修传动装置等。传动装置：带有支架、主轴、轴承、轴承箱和皮带轮的传动装置。驱动方式：皮带传动：一个电机皮带轮，一个主机皮带轮，一套三角带。轴承：NSK轴承,脂润滑。密封方式：双端面集装式机械密封。密封水流量计：用于检测密封水流量、压力，带密封水报警装置。现场压力表：隔膜充油式防震压力表。主机和电机底座：使用Q235B焊接。地脚螺栓：材质ZG45o防护罩：使用201材料制造，主轴传动件的防护罩。电机:节能型电机频率：50Hz电压：380V形式:V5防护等级：IP54
