钢结构工程的焊接方法与焊接的分类.docx

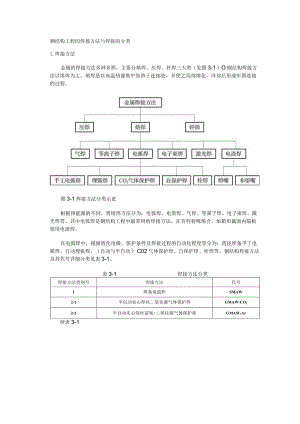

钢结构工程的焊接方法与焊接的分类1.焊接方法金属的焊接方法多种多样，主要分熔焊、压焊、钎焊三大类（见图3-1）O钢结构焊接方法以熔焊为主，熔焊是以高温热源集中加热于连接处，并使之局部熔化，冷却后形成牢固连接的过程。图3-1焊接方法分类示意根据热能源的不同，将熔焊方法分为：电弧焊、电渣焊、气焊、等离子焊、电子束焊、激光焊等。其中电弧焊是钢结构工程中最常用的焊接方法，在有些特殊场合，如箱形截面内隔板使用电渣焊。在电弧焊中，根据溶化电极、保护条件及焊接过程的自动化程度等分为：药皮焊条手工电弧焊、自动埋弧焊、（自动与半自动）C02气体保护焊、自保护焊、栓焊等。钢结构焊接方法及其代号详细分类见表3-1。表3-1焊接方法分类焊接方法类别号焊接方法代号1焊条电弧炸SMAW2-1半自动实心焊丝二氧化碳气体保护焊GMAW-CO22-2半自动实心炜丝富氢+二氧化碳气体保护炜GMAW-Ar续表3-1焊接方法类别号焊接方法代号2-3半自动药芯焊丝二钝化碳气体保护焊FCAW-G3半自动药芯焊丝自保护焊FCAW-SS4非熔化极气体保护焊GTAW5-1单丝自动埋弧焊SAW-S5-2多丝自动埋弧焊SAW-M6-1熔嘴电渣焊ESW-N6-2丝极电渣焊ESW-W6-3板极电渣焊ESW-P7-1单丝气电立煌EGW-S7-2多丝气电立焊EGW-M8-1自动实心焊丝二氧化碳气体保护焊CMAW-CO2A8-2自动实心焊丝富家+二气化碳气体保护爆GMAW-ArA8-3白动药芯焊丝二辄化碳气体保护焊FCAW-GA8-4自动药芯焊丝自保护焊FCAW-SA9-1非穿透栓钉焊SW9-2穿透栓钉焊SW-P2.焊接位置分类(1)板材对接焊接位置见图(a )平焊位置F/一(b )横焊位置H y(C )立焊位置V(d)仰焊位置O图3-2板材对接焊接位置(2)板材角接焊接位置见图3-3(a I平饵位置F(b横群位置H(O 4fWV(d MIW位置O图3-3板材角接焊接位置(3)管材连接焊接位置见图3-4。0。一（a）焊接位置IG（转动）管平放（±15。）焊接时转动,在顶部及附近平焊0°（b）焊接位置2G管竖立（士15。）焊接时不转动，焊缝横焊图3-4管材连接焊接位置管平放并固定（土15°）施焊时不转动.焊缝平、立、佛埠（d）焊接位置6G管虢斜固定（45°±5。）炸抵时彳溺动（c）焊接位置6GR（T.K或Y形连接）管悚斜固定（45o15o）处接时不转动（4）焊接位置及其代号分类见表3-2。表3-2施焊位置分类焊接位置代号焊接位置代号管材水平转动平炜IG板材平F竖立固定横岸2G横H水平固定全位置炸5G立V倾斜固定全位置焊6G仰O倾斜固定加挡板全位宜焊6GR3 .焊缝的形式分类焊缝按照形式可分为角焊缝、对接焊缝、对接与角接组合焊缝、球管相贯焊缝等（见图3-5）。角焊缝分为直角焊缝和斜角焊缝，斜角焊缝又分为钝角焊缝和锐角焊缝。对接焊缝及对接与角接组合焊缝分为全熔透焊缝和部分熔透焊缝。管相贯焊缝分为T、K、Y及X形节点焊缝。直角焊缝角焊缝钝用焊缝斜角焊缝锐角焊缝全熔透焊缝对接焊缝焊缝形式部分熔透焊缝对接与角接组合焊缝T形节点焊缝K形节点焊缝球管相贯焊缝丫形节点焊缝-X形节点焊缝图3-5焊缝形式分类示意4 .焊接难度分类钢结构工程焊接难度可按表3-3分为A、B、C、D四个等级。表3-3钢结构工程焊接难度等级影响因索.焊接难度等级板厚，（mm）钢材分类b受力状态钢材碳当量CEV（%）A（易）30I一般静载拉、压CEV0.38B（一般）3O<6OII静载且板厚方向受拉或间接动载0.38<CEVO.45C（较难）60<l11I宜接动载、抗震设防烈度等于7度0.45<CEVW0.50D（难）>lIV直接动载、抗震设防烈度大于或等于8度CEV>0.50注：a.根据表中影响因素所处最难等级确定整体焊接难度。b.钢材分类参见表3-4o5 .焊接钢材（母材）分类钢结构焊接工程中常用钢材按其标称屈服强度分类见表3-4。表3-4常用焊接钢材分类类别号标称屈服强度钢材牌号举例对应标准号I295MPaQl95、Q215、Q235、Q275GB/T70020、25、15Mn、20Mnx25MnGB/T699Q235qGB/T714Q235GJGB/T19879Q235NH、Q265CNH、Q295NH、Q295GNHGB/T4171ZG200-400H、ZG230-450H、ZG275-485HGB/T7659G17Mn5QTxG20Mn5N,G20M5QTCECS235U>295MPa且W37OMPaQ345GB/T1591Q345q、Q370(GB/T714Q345CJGB/T19879Q310GNH,Q355NH、Q355GNHGB/T4171IO>370MPa且420MPaQ39O、Q42OGB/T1591Q390GJ、Q420GJGB/T19879Q420tGB/T714Q4I5NHGB/T4171IV>420MPaQ460、Q5OO、Q550、Q62O、Q690GB/T1591Q460GJGB/T19879Q460NH.Q5NHQ550NHGB/T4171
