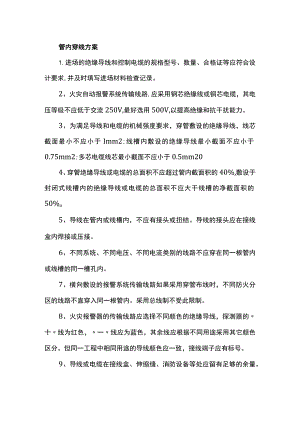

管内穿线方案1.进场的绝缘导线和控制电缆的规格型号、数量、合格证等应符合设计要求,并及时填写进场材料检查记录。2、火灾自动报警系统传输线路,应采用钢芯绝缘线或铜芯电缆，其电压等级不应低于交流250V,最好选用500V,以提高绝缘和抗干扰能力。3、为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于Imm2;线槽内敷设的绝缘导线最小截面不应小于0.75mm2;多芯电缆线芯最小截面不应小于0.5mm204、穿管绝缘导线或电缆的总面积不应超过管内截面积的40%,敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大干线槽的净截面积的50%o5、导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内焊接或压接。6、不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。7、横向敷设的报警系统传输线路如果采用穿管布线时，不同防火分区的线路不直穿入同一根管内。采用总线制不受此限制。8、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的十线为红色，一线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。9、导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量。10、在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净，管口带上护口。
