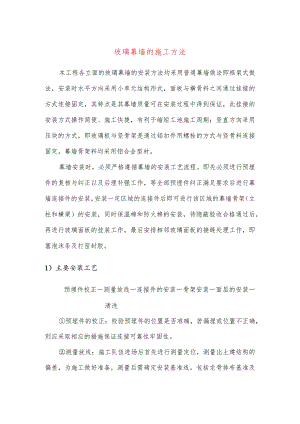

玻璃幕墙的施工方法.docx
玻璃幕墙的施工方法本工程各立面的玻璃幕墙的安装方法均采用普通幕墙做法即框架式做法，安装时水平方向采用小单元结构形式，面板与横骨料之间通过挂接的方式连接固定，其特点是其幕墙质量可在安装过程中得到保证，此挂接的安装方式操作简便、施工快捷，有利于缩短工地施工周期；竖直方向采用压块的方式，即玻璃板与竖骨架是通过铝扣件用螺栓的方式与竖骨料连接固定，幕墙骨架料均采用铝合金型材。幕墙安装时，必须严格遵循幕墙的安装工艺流程。即先必须进行预埋件的复核与纠正以及后埋补强工作，等全部预埋件纠正满足要求后进行幕墙连接件的安装，安装一定区域的连接件后即可进行该区域的幕墙骨架（立柱和横梁）的安装，同时保温棉和防火棉的安装，待隐蔽验收合格通过后，再进行玻璃面板的挂装工作，最后安排相邻玻璃面板的接缝处理工作，即塞泡沫条及打密封胶。1）主要安装工艺预埋件校正一测量放线一连接件的安装一骨架安装一面层的安装一清洗预埋件的校正：校验预埋件的位置是否准确，若漏埋或位置不正确，则应采取相应的措施保证连接可靠性牢固性。测量放线：施工队伍进场后首先进行测量定位，测量出土建结构的偏差，为施工做好准备，测量后需确定安装基准线。包括龙骨排布基准及部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。连接件的安装连接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工作还应包含预埋件的偏位处理，防雷的连接等。连接件与埋件是通过预埋件专用螺栓与预埋件连接。预埋件偏差的需先按设计要求处理，无预埋件的需后埋处理（后埋处理采用后埋件通过植化学螺栓与舲结构墙连接），确保安全、经济又能满足相关规范要求。安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验。验收合格后，需防腐处理涂刷防腐漆。A质量要求：a严格按照图纸施工，做到无图纸或图纸不符合规范不施工；b螺栓连接的其结合面必须加垫防腐垫片，保证连接牢固可靠，进行相关的抗荷载试验；C做好防腐处理，刷两道防腐漆。d做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。骨架安装：本部分骨架采用铝骨架，即采用铝合金型材作铝立柱和铝横料,安装顺序从下往上进行。骨架安装主要分为两个步骤：即立柱与横梁的安装。A立柱安装立柱是通过螺栓与连接件连接固定。安装时，将骨料按节点图放入两连接件之间，在竖龙骨与两侧连接件相接触面粘防腐垫片，穿入连接螺栓，并按图示垫入平、弹垫，调平、拧紧螺丝。立柱之间连接采用插接件，完成竖骨料的安装，再进行整体调平（调平范围横向相邻不少于3根，竖向相邻不少于2根）。B横梁安装在进行横梁安装之前，横梁与竖龙骨之间先粘贴柔性垫片，再通过横梁角码采用不锈钢螺栓连接。横梁安装应注意平整并拧螺丝。安装至少不少于3根是时进行整体调平至满足要求时，再进行下一单元的安装。骨架安装过程中跟进防雷的连接、防腐处理等，防腐处理采用无机富锌漆，刷两道，厚度不小于0.1mm。注意竖向位置有防雷要求的需做电气连通，安装过程中必须作好检验记录，项目部及时做好内部验收、整改等工作，合格后组织报验，验收通过后方可转入下道工序。C质量要求a严格按照图纸施工，做到无图纸或图纸不符合规范不施工；b立柱安装标高偏差不大于3mm；轴线前后偏差不大于2mm；左右偏差不大于3mmoC相邻两根立柱安装标高偏差不大于InIm；同层立柱的最大标高偏差不大于5mm；相邻两根立柱的距离偏差不大于2mm。d相邻两根横梁的水平标高偏差不大于2；同层标高偏差：当幕墙宽度小于或等于35mm时不大于4mm,当幕墙宽度大于35mm时不大于6mmoe横梁两端与立柱连接处必须加设弹性垫片，以适应和消除横向温度变形的要求。f螺栓连接的其结合面必须加垫防腐垫片，保证连接牢固可靠，并进行相关的抗荷载试验；g做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。玻璃安装玻璃通过结构胶与玻璃框结合在一起，再通过铝扣件相互挂接的方式固定玻璃框于骨架上。玻璃之间的缝隙打耐候密封胶形成装饰面层。玻璃的安装主要为四边的固定安装即与立柱与横梁的连接固定。玻璃安装的主要内容有，防火棉的安装（有防火要求位置）、橡胶垫块的安装（横料处）、玻璃安装、铝扣件安装（竖料处）塞泡沫条、打密封胶、装饰条安装（横向接缝处）。A玻璃面板与骨料的固定：保温棉固定后，即进行玻璃的安装。a玻璃与横梁的连接采用小单元式做法，即采用挂接的方式安装。首先应在横梁的槽内粘贴橡胶条，再按照设计要求安装玻璃托件，然后轻轻地把面层挂入横梁装有橡胶条槽内，调整玻璃面板即可。b玻璃与立柱连接的安装工艺玻璃与立柱的安装采用压块方式，即采用止退螺栓固定，铝外皮用扣件扣于立柱即可。安装时，将玻璃面板紧贴于玻璃框上，植入止退螺栓固定铝扣件于竖料上。B相邻两玻璃面板接缝安装工艺：玻璃面板固定并调整合格后，即进行相邻两玻璃面板的水平与垂直接缝的处理。C隐框幕墙接缝安装a水平接缝处理水平接缝处理主要是进行塞泡条打密封胶工作。打胶前先清洁玻璃饰面及横竖接缝的胶槽，在胶缝两侧玻璃饰面上粘贴好保护胶带,再把泡沫条均匀地填入胶缝中，泡沫条表面应与饰面表面距离控制好距离，以保证密封胶的厚度，用清洗液清洁接触面，然后往同一方向用打胶枪将密封胶均匀地注入胶缝内，并立即胶筒或灰刀刮平，去除保护纸，避免过长时间形成污染。b竖向接缝处理相邻两玻璃竖向接缝的安装同水平方向。当玻璃面板固定后，清洁玻璃接缝，均匀塞入泡沫条，控制泡沫条堵塞高度。然后往同一方向注入耐候封胶，并用胶筒刮平即可。D质量要求：a铝框对于幕墙斜轴线前后偏差绝对值不大于2mm,相邻两个铝框前后偏差不大于Immob玻璃不直接接触构件。玻璃四周与构件凹槽底保持一定空隙,每块玻璃下部必须架设弹性定位垫片，垫片的宽度与槽口宽度相同、长度不小于100mmoC玻璃四周的橡胶条镶嵌平整，其长度比边框内槽口长1.5%-2%,其断口留在四角。斜面断开后拼成设计角度，并用粘接剂粘结牢固后嵌入槽内。d铝合金装饰条表面平整，色彩一致，无肉眼可见的变形、波纹和凹凸不平，接缝均匀严密。e密封胶的施工厚度大于3.5mm,施工宽度不小于施工厚度的2倍；较深的密封洞口底部采用聚乙烯发泡材料填塞。f密封胶在接健内形成相对两面粘结，不得三面粘结。g做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。E玻璃面板安装注意事项：a安装面板之前，先根据设计图纸在已安装好的骨架上弹出玻璃分格墨线，并复核；b胶缝中的橡胶条填塞必须均匀、密实、无漏塞、少塞；C打胶时还要注意天气情况，杜绝雨天、避免高温与低温5。C以下作业，以确保打胶质量。并保证胶缝粗细匀称，表面美观流畅。打胶确保均匀，饱满、光滑、平整。2）幕墙施工的维护措施打胶：打胶前应按规定填充填充物，接触面应用专用清洁液进行清洗，并用保护纸保护饰面不受污染，打胶均匀，表面平整，光滑，不起泡，注意胶的型号、规格以及保质期，避免用乱、用错。开启部位的安装，要确保按工艺要求安装止水胶条，杜绝渗水现象；高空坠物：安装材料、工具等一定要保管好，杜绝坠物现象发生；材料的搬运：石材铝型材、玻璃等搬运过程中应注意保护，避免碰伤（坏）、划伤，分类堆放，堆放整齐，明显标识；要确保自身各安装项目的收口工作，以及设备等影响暂时难施工部位，杜绝遗漏现象发生。应有赶工计划，及时收尾；脚手架上不得随意放置安装材料、工具，不得意拆除脚手架的拉接杆、防护网不允许有单板和翘头板。拆除脚手架应主动配合,严禁交叉作业，暂停该位置的施工，并留人现场保护成品。所有安装人均必须岗前再培训，考核合格方可上岗。安装各单元应先由技术骨干进行样板工程的安装，必须编制工艺流程卡经甲方、监理、总包等认可后，方可大面积展开。特殊工种必须持证上岗（电工、电焊工等），电焊之前须申请，动火设专职看火人将一切隐患消除在萌芽状态。阴、阳角部分注意按节点施工，还应确保外观的直线度和垂直度。脚手架等使用必须按规章执行，做到勤检查保养，杜绝违章作业，确保施工安全。成品保护：切实做好成品保护工作，成品区应设立明显标识,以及设置有效的保护设施。玻璃：安装玻璃注意确保按序进行，有相应的保护措施。安全：进行安全教育跟踪张贴安全标语，使每个进入工地的员工牢记安全施工的重要性。注意协调好与其它饰面的接口工作，严格按设计施工图要求施工。在施工现场中，玻璃应放在无雨、无雾、无震荡冲击和避免光照的地方，以避免玻璃破损或玻璃表面出现彩虹，起吊玻璃在玻璃重量允许前提下最好使用真空吸盘。注意做好冬雨季的施工安全与施工防护，确保工程圆满完成。
