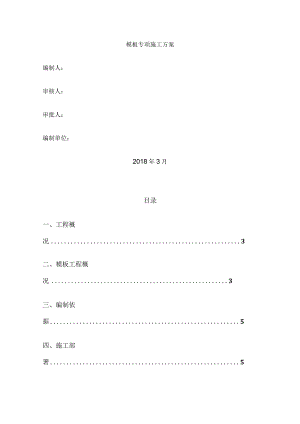

模板专项施工方案编制人：审核人：审批人：编制单位：2018年3月目录一、工程概况3二、模板工程概况3三、编制依据5四、施工部署5五、模板材料的选择6六、模板安拆操作工艺6七、模板及其支撑总要求16八、质量保证措施16九、安全保证措施18十、模板检查和验收要求19十一、支撑体系检查和验收20十二、应急预案21一、工程概况工程名称小镇（一期）小镇中心建设单位房地产开发有限公司监理单位工程咨询有限公司设计单位建筑设计研究总院有限公司施工单位第三建筑工程有限公司本工程位于新区某某大道与某某街交汇处，由房地产开发有限公司投资建设，主要使用功能为小型公用建筑及住宅，总建筑面为7417211其中地上建筑6021811地下建筑储藏3052nV、人防10902f°1-1#楼楼为售楼、儿童活动、活动、餐饮、办公等。建筑类别为多层建筑，耐火等级地上为二级、底下为一级。设计使用年限为50年，主要结构类型为框架结构。抗震设防烈度等级为7级。防水等级:屋面11级，地下I级。3-1#3-127#楼为二层独栋别墅，使用功能为住宅，单体建筑地上建筑面积170.9411总建筑面积170.9411建筑层数：地上2层，建筑高度7.35米。结构形式：框架剪力墙结构，抗震设防烈度：7度。设计设计使用年限：50年。3-128#3-143#楼为二层独栋别墅，使用功能为住宅，单体建筑地上建筑面积183.4011地下建筑面积156.1011总建筑面积339.50m2o建筑层数：地上2层，地下1层。建筑高度7.07米。结构形式：框架剪力墙，抗震设防烈度：7度。设计设计使用年限：50年。牛1#4-37#楼为三层联排别墅，使用功能为住宅，单体建筑地上建筑面积380/586f,总建筑面积380/586m建筑层数：地上3层，建筑高度1025米。结构形式：框架剪力墙结构，抗震设防烈度:7度。设计设计使用年限：50年。二、模板工程概况1、本工程模板支撑体系采用扣件式钢管模板支架，钢管使用48×3.2钢管，采用可铸锻性铁制作的扣件。2、模板形式主要部位模板选用：基础垫层：采用100XlOO木方做模板。基础筏板：采用18厚多层板；底板外侧用防水保护墙，钢木支撑。剪力墙：采用18厚多层板模板，48双钢管内楞，外楞采用48双钢管，48钢管斜撑,配备2层。构造柱：采用18厚多层板模板，50x100木方次龙骨、48钢管柱箍、支撑。框架梁：采用18厚多层板模板，50x100木方次龙骨，48钢管支撑体系。顶板：采用18厚多层板模板，50x100木方次龙骨，48钢管主龙骨,48钢管支撑体系；配备3层。楼梯：18厚多层板模板配以木方龙骨予制成定型模板，48钢管脚手架支撑体系，配备3层。后浇带：底板及外墙后浇带采用快易收口网，其他位置后浇带采用18厚多层板配以木方龙骨予制成定型模板钢管脚手架（相对顶板独立）。模板配置应满足小节拍均衡流水的需要和施工缝要求，保证各工序合理衔接，模板应能够有效周转。3、柱、梁、板、墙截面尺寸详见下表：柱、梁、板截面尺寸及搭设参数详见下表：（单位：mm）墙主400180要墙厚搭设参数计400180算墙厚计28002800算墙高内楞类型双钢管48×3.2025O双钢管48×3.2033O外楞类型双钢管巾48x3.2双钢管48×3.2外楞间距300300对拉螺栓l403*2OO+2*(300+400+500)l4()200+2*(300+400+500)框架梁主要截面300×680z180×1050z180×1550,180×2000,300×1180z180×1292300x400、180×330>180×300>180×400s180x300、180×530,180×650,180×680,180×530,180×780,180×880搭设参数计算截面200×1300200×400支架形扣件式钢管模板支架扣件式钢管模板支架式搭设高度26802680梁底方木2根50×1002根50×100梁侧方木50×100()35050xl00350对拉螺栓2l406OO2l4600立杆横距100O（梁底增加1道承重立杆）1200（梁底增加1道承重立杆）立杆纵距（跨度方8001200向）梁48×3.2()30048×3.203OO底支撑小横杆立15001500杆步距楼主250160,140,120,100板要板厚搭设参数计250160算板厚支扣件式钢管模板支架扣件式钢管模板支架架形式搭34003400设高板50xl0030050xl00300底木方立8001000杆纵距立8001000杆横距立15001500杆步距扣件采用双扣件连接剪刀撑支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置扫地杆离地面200高，纵、横向连续设置立杆基础300×300×18木板钢管类型全部采用48×3.2说明：1、墙厚250,按300支模体系；板厚IOo-160,按160厚支模体系。2、梁侧模板：梁高650,取消对拉螺杆。三、编制依据1、工程建筑、结构、安装等施工图纸及联系单、图纸会审纪要。2、混凝土结构工程施工质量验收规范GB50204-2002（2010年修改版）3、建筑结构荷载规范GB50009-2001；4、建筑施工安全检查标准（JGJ59-99）5、建筑施工高处作业安全技术规范JGJ80-91；6、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002版）；7、木结构工程施工质量验收规范GB50206-2002；9、建筑施工模板安全技术规范JGJ162-200810建筑施工碗扣式钢管脚手架安全技术规范JGJ166-200811、钢管脚手架、模板支架安全选用技术规程DB11/T583-20089、本工程总施工组织设计；10、国家，市现行的有关安全生产和文明施工规定；11、公司企业标准。四、施工部署本工程模板种类主要有剪力墙模板，连梁、框架梁模板，楼梯、楼板模板等类型。楼号多，结构构件外装饰线条用混凝土浇筑而成。多且较为复杂，模板安装和支撑都有较高要求。我们必须认真对待，仔细研究，贯彻落实。1、材料进场，必须由质量员检查合格后方可投入使用；2、施工机械进场必须由安全员初验，公司复验合格后方可使用；3、为节省原材料和提高模板的周转率定3名专业人员配模；4、成立专门研究小组，讨论模板设计的安全性、可行性和经济性。5、方案制定后进行传阅和登记，务必使专业班组和管理人员领会设计意图，保证现场与方案的一致性；五、模板材料的选择本工程主要构件为筏板，后浇带，剪力墙、框架柱、框架梁和楼板，模板工程量大、面广，保证模板不炸模、不移位是该部位模板设计的重点。为了确保工程质量和安全目标，模板材料选用18厚2440x1220、多层板作为结构构件的模板；方木采用50x100的方木，梁底横杆采用483.2钢管。材料名称规格单位数量进场时间模板2440×1220m230000按工程进度钢管48×3.2T800按工程进度方木50×100m3700按工程进度扣件铸铁只60000按工程进度伞型夹铸铁只30000按工程进度顶托个20000按工程进度六、模板安拆操作工艺A、模板安装前准备工作a、模板拼装模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。b、模板的基准定位工作首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。c、标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。d、竖向模板的支设应根据模板支设图。e、已经破损或者不符合模板设计图的零配件以及面板不得投入使用。f、支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。B、模板支设1、底板侧模及导墙模板本工程外外墙施工缝留设在距底板300mm处，此300mm高导墙混凝土随底板混凝土一起浇筑。底板外模采用24Omm厚砖胎墙，导墙模板采用木模板，导墙混凝土浇筑完后，待混凝土强度达到1.2MPa后即可拆除导墙模板。外墙导墙模板安装如下图：3、集水井坑模板集水坑下跨部位采用定型多层板模板。50x100木方做次肋，48钢管做主肋。在底板马凳钢筋上焊好定位钢筋，以固定集水坑模板，防止浇筑佐时模板发生偏移。模板底部采用l6钢筋做拉杆点焊在底板下铁上，以确保井底标高。4、地下室墙模板主楼地下室及地下车库墙为直面墙体，局部有附墙柱，模板采用18mm厚覆膜多层板木模。地下室墙混凝土墙模板18厚多层板现场拼装。背楞采用50×100木方，横竖支撑均采用48双钢管。外墙采用14对拉止水螺栓。墙体两侧设上、中两道48钢管斜撑，斜撑间距2000mm。楼（底）板施工时预先埋好地锚，地锚离墙距离为墙高的2/3。墙体模板支设详见下图：内墙螺栓采用一般l4螺栓，加设25套管，内墙转角柱部位转角处立杆与水平支撑钢管用扣件扣结，支设详见下图：丁字墙交点模板安装注明：本图代表特殊情况，但本图所示三个对拉螺栓的相互位置在任何情况下不变。丁字墙外侧的模板通过不同宽度的木模板拼接。图中两个对拉螺栓的布置，均以阴角模为基准。2）墙体阳角木模板安装注明：图中两个对拉螺栓的布置,均以阴角模为基准（阳角采用IOoXlOO阳角模板）5、剪力墙模板支设工序：检查一清理T放模板就位线T安放面角模板T安放内模一安装穿墙螺栓T安装外模、固定一调整模板间隙、找垂直度T检查、验收模板。剪力墙支模前必须涂刷水性脱模剂。模板底部每个转角处留置清扫口。所有墙体的竖向模板的阴角、阳角加设50x100方木与模板固定，并且在板梁角部也必须加设50×100方木。为了确保剪力墙的质量，墙板的拉结设l4或12对拉螺栓，纵横间距a500mm,最下一道螺杆离地200300mm,上部限定在600mm7、楼板模板本工程楼板支撑采用扣件式钢管脚手架支撑系统。顶板面模采用18厚木模板，顶板搁栅采用50x100木方，搁栅间距300mm。模板采用18厚木模板。支撑立柱间距800-100Omm,在距地50mm处设一道拉杆，中部设一道拉杆，上部为大横杆，间距均为800-10
