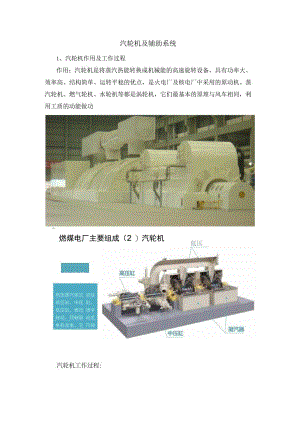

汽轮机及辅助系统1、汽轮机作用及工作过程作用：汽轮机是将蒸汽热能转换成机械能的高速旋转设备，具有功率大、效率高、结构简单、运转平稳的优点，是火电厂及核电厂中采用的原动机。蒸汽轮机、燃气轮机、水轮机等都是涡轮机，它们最基本的原理与风车相同，利用工质的动能做功燃煤电厂主要组成（2 ）汽轮机汽轮机低压缸高压蒸汽依次 流经高压缸、中压 缸、低压缸，推动 透平转动，同轴驱 动发电机发电，乏 汽排入凝汽器.汽轮机工作过程:主蒸汽图1-19汽轮机设备组合示意I-主汽门;2一调节阀；3一汽轮机；4凝汽疆；5一抽气器;6一循环水泵；7凝结水泵；8低压加热器；9除辄器；1O一给水泵；11高压加热器2、汽轮机辅助系统辅助设备：凝汽器、凝结水泵、除氧器、加热器、凝结水精处理装置调速系统：由于外界负荷变化频繁，汽轮机必须有一套自动调节装置，以便根据外界负荷变化来控制调速汽门的开度，及时改变汽轮机的进汽量，使其功率随时与外界负荷相适应，保证转速在很小范围内变化，这套自动调节装置称调速系统。
