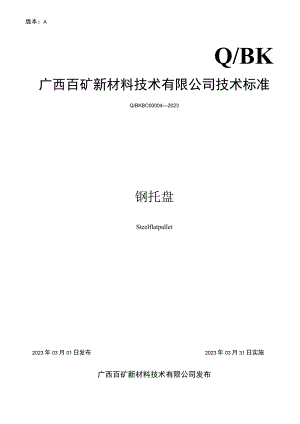

版本：AQ/BK广西百矿新材料技术有限公司技术标准Q/BKBC000042023钢托盘Steelflatpallet2023年03月01日发布2023年03月31日实施广西百矿新材料技术有限公司发布本标准按照GB/T1.12009给出的规则起草。本标准由技术质量处提出本标准由技术质量处归口本标准负责起草单位：技术质量处本标准起草人：钢托盘1范围本标准规定了进厂钢制托盘的验收标准,适用于包装发运产品用钢制托盘。2引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3716-2000托盘名词术语GB/T4995-2014联运通用平托盘性能要求GB/T4996-2014联运通用平托盘试验方法GB/T2934-2007联运通用平托盘主要尺寸及公差GB/T2518-2019连续热镀锌和锌合金镀层钢板及钢带GB10486-1989铁路货运钢制平托盘3基本规格按GB/T2518-2019的规定，选用材料的钢种特性为低碳钢，表面质量为FA,镀层种类Z-AZ均可。4技术要求4.1 进叉方向根据产品特点及运输方式要求，规定允许使用的钢制托盘为四向进叉托盘。4.2 尺寸托盘长度、托盘宽度、托盘高度、叉孔高度、上下铺板尺寸、纵梁尺寸、垫块尺寸等应符合图纸要求，无特殊要求的情况下，叉孔的宽度应大于220m,叉孔高度不超过156m,托盘长度和宽度公差为±2m,托盘平面两对角线长度之差不得超过5m,镀锌板厚度为0.5mm,压型后板条宽度为80m,高度为11.5m。双面使用托盘上、下铺板总面积不得小于托盘总面积的55%；单面使用托盘,载货面铺板总面积不小于托盘总面积的55%；非载货面铺板总面积不小于托盘总面积的45%o型号尺寸面板材料单层数量整托数量备注14寸铁托盘、盖板1200*1100镀锌板8只56只19寸铁托盘、盖板1100*1100镀锌板4只20只15寸铁托盘、盖板1300*1150镀锌板8只48只18寸铁托盘、盖板1310*1130镀锌板5只25只17寸铁托盘、盖板1310*975镀锌板5只25只16寸铁托盘、盖板1365*915镀锌板6只30只1924专用铁托盘、盖板1320*1150镀锌板5只25只14寸铁托盘14寸铁盖板1300320Wsz15寸铁托盘15寸铁盖板1365320136516寸铁托盘16寸铁盖板975OID21.5O975,OCO<*>，/7/367.5/7/17寸铁托盘17寸铁盖板11300NOE1130S18寸铁盖板18寸铁托盘19寸铁托盘19寸铁盖板115011501924专用铁托盘1924专用铁盖板以上为常用规格，如有特殊要求尺寸，具体按照接收签字版图纸为准4.3托盘的弯曲按GB/T104867989规定的试验方法进行试验，试验载荷为托盘额定载重量的1.5倍，试验测得的挠曲率EW1%,残余绕曲率W03%（挠曲率E为下铺板中心线前后部位千分表测得的下铺板中部挠度的平均值l与托盘宽度L的比值残余挠曲率为试验载荷撤除后）各托盘放在平台上30min后测得的中央部位的残余挠度62与托盘宽度L的比值）。4.4托盘的角跌落试验（对角线长度变化率）按GB/T4996-2014中规定的试验方法进行，受验托盘在距地1m的高度，四个角依次跌落以后，所测得的两对角线长度变化率|001°4.5托盘的抗压试验（弹性变形）按GB/T10486-1989规定的试验方法进行试验，弹性变形AV2mm4. 6其他4. 6.1材料焊接时不得有漏焊、虚焊、透焊现象产生，焊后平整，无翘曲。保证在试验与正常使用中不开焊。5. 6.2钢托盘外部应光洁，无毛刺、飞边、焊渣、凸起、锐角等；钢板的边棱应圆滑。6. 6.3钢托盘应有足够的强度、刚度，保证在运输、装卸、堆码过程中都能反复安全使用。满载后货物上表面平整、分布均匀的钢托盘，在运输中应能堆码5层，在存放时应能堆码7层。空托盘应便于稳定地多层堆放。7. 6.4托盘强度满足静载荷2.0吨。8. 6.5满足图纸特殊要求。5验收规则8.1. 检验分类与检验项目5. 1.1生产厂应保证出厂的产品符合标准要求，并附有质量检验合格证书，必要时出具托盘的试验报告，试验报告要包括GB/T4996-2014规定的相关内容。5.1.2用户有权按本标准进行检查。如检查结果与标准不符，应从原批中采取加倍的试样进行复检。6包装、运输、贮存托盘的包装、运输、贮存过程中，应避免受到雨淋、暴晒、受潮和污染，并远离腐蚀性化学物品。
