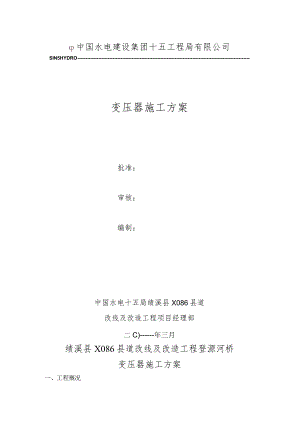

中国水电建设集团十五工程局有限公司SIN5HYDRO变压器施工方案批准：审核：编制：中国水电十五局绩溪县X086县道改线及改造工程项目经理部二C)年三月绩溪县X086县道改线及改造工程登源河桥变压器施工方案一、工程概况绩溪县X086县道改线及改造工程起点位于杭黄铁路北村改线桥右桥头处，经过北村村、水村村、新桥、罗坑、江南村、安川和绩溪电站下水库大坝，过上岭前村后接至现有X086县道。本工程共设置3座变压器(预制场200kws登源河桥100kw及赤石坑河桥100kw)。二、执行依据高速公路交通平安设施设计及施工技术规范(JTJ074-94)低压配电系统设计规范(GB50054-1995)电气装置安装工程电气设备交接试验标准(GB50150-2006)民用建筑电气设计规范(JGJ/T16-92)公路工程质量检验评定标准(JTJ071-98)公路工程施工平安技术规范(JTJ076-95)三、作业程序工艺流程图四、施工方案(1)施工准备技术准备：参与施工的人员(包括辅工)必需先熟悉变压器安装有关图纸资料，由技术人员对其进行技术培训，明确安装的任务及要求，确保安装质量。人员准备：选定变压器安装成员，指派工程安装现场管理、技术负责人、平安员以及质检人员。技具准备：汽车起重机（依据变压器毛重选择）、载重汽车（依据变压器毛重选择）、电焊机、滤油机、千斤顶、三角架、切割机、电钻、吊带、干燥机、绝缘摇表、万用表、水平仪、电调试验仪器仪表、方木、棍杠、钢尺、水平尺、补充用变压器油、钢板垫板、防护油漆、白布、棉布、塑料薄膜等材料。现场准备：技术人员应深化现场，查看是否具备安装施工的基本条件：变压器的基础、预埋的变压器进、出线电线导管、电缆导管和预留孔及相关预埋件查验合格，现场建筑杂物已全部清除，运输通道畅通，周边无影响施工的障碍物。（2）设备进场对于具备施工条件的，刚好支配设备进场，设备的装卸地点必需坚实平坦，运输通道必需畅通。变压器的装卸、运输不应有冲击和严峻的振动，其主体倾斜的角度不得超过15。，起吊钢索与铅垂线的夹角不大于30°,以防止内部结构变形。运输过程中变压器要固定牢靠，保持正常的直立位置。吊装所用的起重设备及材料必需检验合格，规格匹配。（3）检查保管变压器运抵现场后，会同监理单位共同开箱检查，检查出厂文件是否齐全，依据装箱单逐件清点数量，照实做好记录。依据装箱机术文件核对变压器铭牌，其型号、规格、各项指标均应相符，并满足设计要求。检查变压器的外观及附件应无机械损伤、渗油、漆层剥落现象，油位指示正常，易损件应无破损裂纹，调压切换开关转动灵敏。检查中若发觉包装箱及产品有严峻损伤，应立刻通报生产厂家、运输、保险部门，并保留好现场以作处理。（4）变压器安装具备安装施工条件的，刚好支配施工人员进场施工。技术人员应对现场施工人员做好技术、平安交底工作，并依据变压器安装的施工图及安装手册，确定变压器安装的位置尺寸，应留意方位和距离与设计相符，允许误差±25mm。变压器安装时，宽面推动，低压向外；与封闭母线连接的变压器，套管的中心线与封闭母线的中心线应一样，确保连接后的封闭母线不产生较大的应力。变压器安装调整到位后，用膨胀螺栓进行固定。(5)变压器接地变压器的接地应运用镀锌扁钢，通过接地端子及接地母线连接成电气通路，连接应牢靠，接触良好，不允许将镀锌扁钢干脆焊接在变压器上。接地用的扁钢在材质上、规格上及施工质量上均应符合规范和设计要求。变压器的工作零线与中性点接地线应分别敷设，工作零线宜用绝缘导线。变压器中性点接地回路中靠近变压器处宜做一个可拆卸的连接点。靠近变压器的金属构件和网门应接地。实测的接地电阻值应符合设计或规范要求，一般4Q0(6)变压器交接试验交接试验依据电气装置安装工程电气设备交接试验标准进行，试验项目，应包括下列内容：测量绕组连同套管的直流电阻；检查全部分接头的电压比；检查变压器的三相接线组别；测量绕组连同套管的绝缘电阻、吸取比或极化指数；绕组连同套管的沟通耐压试验；测量与铁心绝缘的各紧固件及铁心接地线引出套管对外壳的绝缘电阻；绝缘油试验。测量绕组连同套管的直流电阻，应在各分接头的全部位置上进行，160OkVA及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%,变压器的直流电阻，与同温下产品出厂实测数值比较，相应变更不应大于2%。检查全部分接头的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律。测量与铁心绝缘的各紧固件及铁心（有外引接地线的）绝缘电阻应符合规定。测量绕组连同套管的绝缘电阻、吸取比或极化指数，应符合规定。绕组连同套管的沟通耐压试验，应符合规定。可以接受外施工频电压试验的方法，也可接受感应电压试验的方法。试验电压波形尽可能接近正弦，外施沟通电压试验电压的频率应为4565HZ,全电压下耐受时间为60s。感应电压试验时，为防止铁心饱和及励磁电流过大，试验电压的频率应适当大于额定频率。除非另有规定，当试验电压频率等于或小于2倍额定频率时，全电压下试验时间为60s；当试验电压频率大于2倍额定频率时，全电压下试验时间为：120X额定频率/试验频率（秒），但不少于15秒。（7）试运行前检查试验报告项目应齐全，并全部达到电气设备交接试验标准。变压器本体清理干净，无任何杂物。油箱无漏油渗油现象，油位正常，本体与附件均无受损。变压器一二次引线相位正确，外壳和其他非金属部件均应接地良好牢靠。连接螺栓无松动。中性点已接地。油浸式变压器的电压切换装置及干式变压器的分接头位置应置于正常电压档位。变压器四周的金属构件均接地良好。爱惜装置整定值符合规定，操作及联动试验正常。（8）冲击试验变压器在试运行前必需进行全电压冲击试验，以考验变压器的绝缘和爱惜装置。变压器全部负荷侧开关全部断开，不带负荷投入空载冲击试验，第一次投入时由高压侧投入，受电后，持续时间不少于IOmin,经检查无异样状况后，再每隔5min进行冲击一次，连续进行35次全电压冲击合闸，不应引起爱惜装置误动作。冲击试验中，操作人员应留意视察冲击电流、空载电流及一二次侧电压等，并做好相序记录。(9)空载试运行冲击试验合格后，再进行空载试运行24小时，无异样状况表明该电力变压器具备入网条件了。空载运行主要检查温升及噪声，正常时发出嗡嗡声，声音大而嘈杂或有啜啜放电、爆裂声等应严加留意，查明缘由刚好分析处理。(10)入网运行入网运行必需向当地电力主管部门报验审批，获准后方可正式入网运行，在与指定的电网连接时，原则上应由供电单位施工，但须要安装单位施工时，应严格遵守停送电操作规程，到电力主管部门办理有关手续，并在供电单位工作人员监督下进行。五、施工用行电缆干线应接受埋地或架空敷设，严禁沿地面明设，并应避开机械损伤和介质腐蚀。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必需加设防护套管。橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁运用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m0变压器正常用行时，如发觉变压器供压不稳定等担忧全隐患，应刚好与相关单位取得联系，解除隐患确保平安施工。中国水电十五局绩溪县X086县道改线及改造工程项目经理部二O年三月二十日
