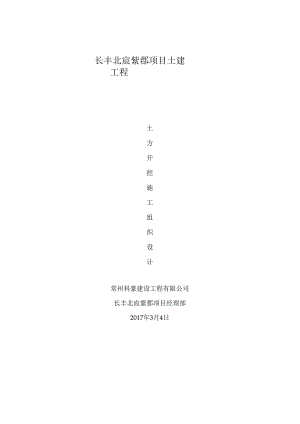

长丰北宸紫郡项目土建工程土方开挖施工组织设计常州科豪建设工程有限公司长丰北宸紫郡项目经理部2017年3月4日1、编制依据12、工程概况13、施工部署24、土方开挖方案35、质量技术组织措施66、主要管理措施77、雨季施工108、应急预案12土方工程施工方案1、 编制依据该施工方案编制的主要依据：招投标文件、设计图纸、本工程施工组 织设计；建设部现行规范、规程与昆山市有关规程。主要规范、规程如下:建质2003 (82号)建筑工程预防坍塌事故若干规定建筑边坡工程技术规范GB50330-2002建筑与市政降水工程技术规范(JGJ/T111-98)建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工平安检查标准(JGJ59-99)建筑施工手册(第四版)2003年建筑工程施工质量验收统一标准GB50300-2001建筑机械运用平安技术规程JGJ33-2001岩土工程手册建筑工业出版社1995年2、工程概况北宸紫郡住宅小区工程，由南京新城控股房地产开发有限公司开发，华东建筑 设计探讨院有限公司设计，位于合肥市长丰县阜阳北路西侧。工程占地面积 58147总建筑面积168546. 7m其中地上部分建筑面积127904.9地下部分 建筑面积3900(W,其中人防面积785OnI二 建2#为23层的住宅楼，3#、4#为26 层住宅楼，5#、6#为29层住宅楼，15#、16#、17#为18层住宅楼，7#、14#为11+1 的住宅楼，18#、19#, 20#为3层的配套设施用房。第三节：开挖前的打算工作1、因为本工程地下水位较低，无需进行降水工作。2、开挖前，应测算好土方开挖数量，确定机械台数与确定预留回填土的 放量。2、 土方开挖施工打算（1）测量放线与测量限制点的爱护1）在基坑开挖之前核准红线桩和建筑物定位桩。场内全部的红线桩与建筑 物的定位桩，全部经市规划部门测量核准。查清红线桩与定位桩是否产生 移位，若有移位应会合规划部门、设计单位、建设单位重新定位。2）对场边道路与场内的临时设施做好定位标记，用作施工阶段定位的相对 参照物标记。3）在基坑开挖前，依据施工图纸、建筑轴线位置放出土方开挖基线。4）土方的机械施工易碰压测量桩，因此，在基坑开挖前，基坑开挖范围内 的全部轴线桩和水准点都引出施工活动区域以外，并设置涂红白漆的钢筋 支架予以爱护。5）全部的测量桩、红线定位标记一经核实后，项目部就落实专人对其进行 定期检查复核，以确保红线定位标记的精确性。（2）建筑材料与下道工序施工打算因土方开挖后必需马上进行基础施工，不能等工待料造成暴槽，因气候 改变与地质不利因素发生塌方和管漏、积水等事故，因此必需在开挖前做 好下道工序施工所须要的材料、劳动力组织、技术措施、施工装备等工作。1）施工用水、用电己按基础施工临时用水、用电方案，落实到位。2）在基坑开挖之前应做好基础施工所需的原材料诸如钢筋等进场和复试 工作与确定混凝土垫层的级配比。3）检查基础施工所用的计量器具是否配备齐全并己作了计量标定，小型机 械设备如搅拌机、钢筋切断机、木工机械是否己就位并作了试运转。4）钢筋加工成型、穿墙螺杆、止水片、预埋件、模板制作加工完成。5）垂直、水平运输的设备如塔吊安装完毕并经检测合格，施工道路己贯穿。6）土方开挖作业系统内的夜间照明，基坑采纳固定的钢管架子架高安置3 只3.5kW铜灯照明，挖土机操作范围内的夜间照明采纳活动灯架，每个灯 架安装Ikw小碘鸨灯，每台挖土机配备活动灯架4个，其中基底挖土工作面 2个，槽上装车工作面2个。7）用电线路均从总配电箱引出埋地至终端，夜间施工用电由2名值班电工 特地负责管理，禁止操作工人随意移动照明电气。8）己制订防止意外事故应急措施和成立了应急领导小组。3、土方开挖技术打算1）开工前要做好各级技术打算和技术交底工作。施工技术人员（工长）、测 量人员要熟识图纸，驾驭现场测量桩与水准点的位置尺寸，并同专业监理 工程师办理验桩、验线手续。2）配备专职测量人员进行质量限制。要与时复撒灰线，将基坑开挖的基底 标高测放到基坑底。与时限制标高，做到5m扇形挖土工作面内，标高白灰 点不少于2个。3）仔细执行开挖样板制，即凡重新开挖边坡坑底时，由操作技术较好的工 人开挖一段后，经测量人员或质检人员检查合格后作为样板，接着开挖。施工人员换班时，要交接挖探、边坡、操作方法，以确保开挖质量。4）开挖边坡时，尽量采纳沟端开行，挖土机的开行中心线要对准边坡下口 线。要坚持先修坡后挖土的操作方法。5）机械挖土过程中，土建要配备足够的人员。一般每台挖土机要配备78 人，随时协作清槽修坡，将士送至挖土机开挖半径内。这种方法即可一次 性成活，确保工程质量，又可节约劳动力，降低工程成本。6）±方开挖后，与时进行梁槽砌筑、与时跟进浇筑混凝土垫层，并要留意 成品的爱护工作。7）仔细执行项目部制定的技术、质量管理制度。施工中要与时记录、收集、 整理技术资料，如施工日记、设计变更洽商、验桩、验线记录等。8）土方工程竣工后要绘制竣工图，由专业监理工程师组织施工单位项目专 业质量（技术）负责人进行验收。第四节：施工部署由于本工程先期施工的是非人防人防地下车库工程，9#、14#、15#在 西北面，距离冲洗池较远，所以本工程挖土依次应考虑先远后近施工，先 开挖15#、14#房与两栋房之间的地库，后开挖9#房，9#与14#之间地库待 整个房号开挖结束后再开挖，留作我方料场运用。开挖东南方位的3#飞#房基础，先开挖6#与其南侧一块地库，再开挖 5#基础，然后一次开挖3#、4#基础，仲与5#之间做料场运用。因此 两块区域同时开挖，本工程的挖土依次为：15#房一14#房一 14#、15#之间地库一9#。6#-6#南侧地库-5#一3#房一4#房。挖土线路与 出土线路详见后附图：第五节：土方开挖1、各单体土方开挖放量：（由于本工程基础挖深为45米，距离路面 较近，建议甲方做喷浆支护）单位工程开挖方量回填方量15#房约5000方约1260方14#房约4800方约860方14#、15#之间地库约7600方约600方9#房约5500方约320方6#房约3000方约1000方5#房约6000方约1200方3#、5#房之间地库约7500方约800方3#房约6300方约600方4#房约7000方0合计约52700方约6640方2、土方开挖原则：分层开挖，基底30Cm采纳人工清土。边坡开挖时，挖 机边挖土边协作支护单位人工修整坡度，将边坡拍实修平，后支护单位打 锚杆挂网喷浆。3、土方放坡开挖高度计算书(1)计算参数：1) 土的重度(kNm2): 18.002)内摩擦角6(。)： 20. 003)粘聚力(kNm2): 10.004)挖土深度(m): 4、5米5)依据现场实际状况预放坡角度。C): 30. 004、当挖到设计标高，最终挖局部落深坑。如房号电梯基础等。5、开挖的机械打算与挖土方法：实行分层开挖，挖土机械挖土示意图如X XXXXXX X第一层土方开挖挖机站位示意图第二层土方开挖挖机站位示意图1）依据相像工程施工阅历，本工程开挖各幢号房均采纳反铲挖掘机沟端乙 形开挖法，一次开挖。2）运土车辆停于挖机侧面便于装土，装土至车辆额定载重后即外运。3）挖掘机履带距坑边应不小1.3m,并不得停留在较陡的自然坡度的土壤 上。4） 土方开挖必需在地下水位己降至基底标高O. 5m以下进行，机械施工严禁 撞击桩体与锚头。5） 土方开挖采纳机械协作人工进行，开挖的依次、方法必需与设计工况相 一样，遵循开槽支撑先撑后挖，分层开挖严禁超挖的原则进行。按乙形车 道底板标高由深至浅依次进行，机械挖土至设计底标高30Omnl时，按每15小 打一标高竹片，然后由人工挖土至底标高。6）土方挖至肯定程度后，就在基坑内组织人员用竹笆，防滑木条。48mm 钢管搭设下人坡道，坡度为1:2。7)基坑土方挖好后，组织人员将基坑四周用钢管搭设防护栏杆高度1.20m； 用密目立网封牢危急处，夜间应设红色标记灯。8)基坑四周的地表水，实行小挖机挖集水井、排水沟，明沟排水沉淀池后 排入下水道。但坑内不得沿围护桩边设置排水明沟，以免加深开挖深度；9)机械挖土应避开对工程桩产生不利影响。挖土机械不得在工程桩顶部行 走，挖土机械严禁碰撞工程桩、监测点等。其周边20030Omnl范围内应采 纳人工挖出；10) 土方开挖过程中应随挖随浇捣垫层；混凝土垫层应干脆浇捣至基础底 板边线以外IOCmo无垫层坑底暴露面积不得大于250m垫层应在24小时内 浇捣完成；同时，土方开挖过程中应遵循“时空效应”，削减基坑暴露的 时间和面积；6、土方开挖工程量与时间限制：土方开挖工程时间以建设单位批准的开 工报告时间为准。本工程先期项目预料挖土方量为52700立方，回填土方 量为6640立方。按每天出土量6000立方计算，预料挖土时间为10天。由于 本工程场地狭窄，现场无场地堆放回填土，所以挖出的土方全部外运出施 工现场。7、土方开挖允许偏差(1)柱基、基坑、基槽开挖标高限制在0-50mm之间。(2)柱基、基坑、基槽开挖的长度和宽度(由设计中心线向两边量)，限制 在+200-50mm之间。(3)边坡必需符合围护结构设计要求(用坡度尺检查)o (4)基底表面平整度限制在20以内(用2m靠尺和楔形塞尺检查)。基底土性应符合设计要求，若有异议报设计单位由设计单位出补充方 案。第六节：土方开挖平安技术(1)开工前要做好各级平安交底工作。依据本工程施工机械多，协作工作 多，土质条件差，以与运土路途困难等特点，制定平安措施，组织职工实 行，并定期开展平安活动。(2)挖土机的把杆旋转区域严禁站立其他施工人员。(3)运土车辆出大门时，应有专人指挥，避开发生事故。(4)当挖土司机视线不清时应配置专职指挥。(5)作业区内应无人和障碍物，作业时挖掘机应保持水平位置，并将行走 机构制动。(6)作业时必需待臂杆停稳后再铲土，当铲斗末离开工作面时不得进行回 驶、行走等动作。(7)挖掘中如遇较大坚硬障碍物，须清除后可接着作业。挖土时应有施工员、平安员在现场指挥，确保不超挖、堵挖，并保证 平安。(9)基坑土方开挖必需严格实行分层开挖、分层不宜过厚的施工方案进行, 严格限制挖土深度与防止桩损坏，挖机驾驶员必需随时留意指挥人员手势 信号，在挖机方向的桩前后两侧，余土由人工挖除。(10)夜间挖土施工时，应配置足够的灯光照明。(H)为预防边坡塌方，禁止在边坡上侧堆土，当在边坡上侧堆置材料与移 动施工机械时，应距离边坡上边缘LOnl以外，材料堆置高度不得超过L 5m。(12)与时解除基坑四周的地表水，四周人工挖好排水沟宽30OnUn引向集水 井(不得在围护桩边设置明沟排水，增加挖土深度，以确保围护桩的稳定)， 集水井采纳铁油桶四周钻洞外填碎石埋深1m。抽水设专人负责管理，有水 就抽，保持基坑内肯定干燥。(13)提前打算好编织袋、草袋、木桩等物，若边坡局部塌方，则可将坡脚 塌方清除，用草袋或编织袋装土堆砌挡土墙，用木桩打桩加固。(14)基坑四周不得随意堆放材料基坑开挖后，基坑边Inl内严禁行走汽车。(15)挖土过程中如土体出现较大位移，应马上停止挖土，分析缘由，实行 有效措施。(16)若边坡经上述措施之后，仍有失
