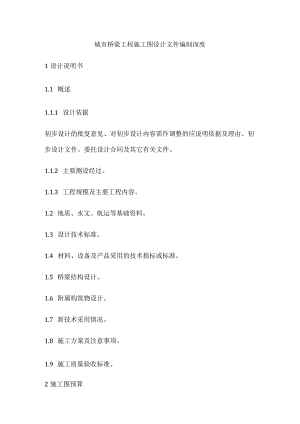

城市桥梁工程施工图设计文件编制深度全.docx

城市桥梁工程施工图设计文件编制深度1设计说明书1.1 概述1.1.1 设计依据初步设计的批复意见、对初步设计内容需作调整的应说明依据及理由、初步设计文件、委托设计合同及其它有关文件。1.1.2 主要测设经过。1.1.3 工程规模及主要工程内容。1.2 地质、水文、航运等基础资料。1.3 设计技术标准。1.4 材料、设备及产品采用的技术指标或标准。1.5 桥梁结构设计。1.6 附属构筑物设计。1.7 新技术采用情况。1.8 施工方案及注意事项。1.9 施工质量验收标准。2施工图预算见本任务书概、预算文件编制深度的相关内容。3工程数量和材料用量表4设计图纸4.1 桥位平面图包括桥梁平面布置，桥位附近地形，河流流向，桥头接线，调治构筑物，相关管线、防护工程等。4.2 桥型布置图包括立面、平面、横断面，需示出桥梁主要结构控制尺寸（桥梁全长、跨度、桥宽、桥高、基础、墩台、梁等），各部主要标高（基础底、顶面、墩台的顶面、桥面中心等处），坡度（桥面纵坡、车行道、人行道的横坡），河床断面、水流方向、特征水位、冲刷深度，地质剖面，弯桥、斜桥应示出桥梁轴线半径、斜交角度，注明尺寸单位、中线桩号、水准基点（必要时）、荷载等级、航道标准、地震烈度。4.3 上部结构设计图包括上部结构细部尺寸布置，预应力结构钢束布置图、张拉次序、钢束数量表，各部位结构配筋图，钢筋明细表，上部构造预拱度，特殊构件和大样图，钢结构需标明主要焊缝及联结大样图，上部构造工程数量汇总表，说明图中未表达的内容、施工要求和注意要点。4.4 下部结构设计图墩柱、桥台及基础的平面、立面布置图，构造尺寸图及配筋图、大样图，并附工程数量表等。如为预应力结构时，其设计图的绘制要求应同上部预应力结构一样，说明图中未表达的内容、施工要求和注意要点。4.5 附属设施构造图支座、桥面连续构造、伸缩装置、栏杆及防撞护栏、人行道、人行扶梯、各种过桥管线布置等。4.6 附属工程（适用于独立立项的大桥及特大桥）4.6.1 桥梁建筑。4.6.2 道路平、纵、横、路面结构、挡土墙。4.6.3 照明工程。4.6.4 排水工程。4.6.5 护岸码头工程。
