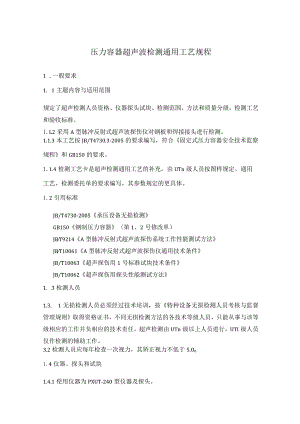

压力容器超声波检测通用工艺规程.docx

压力容器超声波检测通用工艺规程1 .一般要求1. 1主题内容与适用范围规定了超声检测人员资格、仪器探头试块、检测范围、方法和质量分级，检测工艺和验收标准。1.L2采用A型脉冲反射式超声波探伤仪对钢板和焊接接头进行检测。1.1.3本工艺按JB/T4730.3-2005的要求编写，符合固定式压力容器安全技术监察规程和GB150的要求。1.1.4检测工艺卡是超声检测通用工艺的补充。由UTn级人员按图样规定、通用工艺、检测委托单的要求编写，其参数规定的更具体。1.2引用标准JB/T4730-2005承压设备无损检测GB150钢制压力容器第1、2号修改单）JBT9214A型脉冲反射式超声波探伤系统工作性能测试方法JBT10061A型脉冲反射式超声波探伤仪通用技术条件JB/T10063超声探伤用1号标准试块技术条件JB/T10062超声探伤用探头性能测试方法1. 3检测人员1.3. 1无损检测人员必须经过技术培训，按特种设备无损检测人员考核与监督管理规则取得资格证书，不同无损检测方法的各技术等级人员，只能从事与该等级相应的工作并负相应的技术责任。超声检测由UTn级以上人员进行，UTI级人员仅作检测的辅助工作。3.2检测人员应每年检查一次视力，其矫正视力不低于5.O01.4仪器、探头和试块1.4.1使用仪器为PXUT-240型仪器及探头。a.仪器和探头的组合灵敏度：在达到所检工作最大声程时，其灵敏度余量应IOdBob.衰减器精度：任意相邻12ClB误差在±1dB以内，最大累计误差不超过1dBoc.水平线性：水平线性误差不大于l%od.垂直线性：在荧光屏满刻度的80席范围内呈线性显示。垂直线性误差不大于5%oe.探头晶片有效面积除另有规定外，一般不应超过50Onlin2,且任意一边长不大于25mm。单晶斜探头声束轴线水平偏离角不应大于2°,在主声束垂直主方向不应有明显的双峰。直探头的远场分辨力应大于或等于30dB,斜探头的远场分辨力应大于或等于6dBof仪器和探头的系统性能应按JB/T9214和JB/T16002的规定进行测试。1. 4.2试块a.试块应采用与被检工作相同或近似声学性能的材料制成，该材料用直探头检测时，不得有大于62mm平底孔当量直径的缺陷。b.试块的制造要求应符合JB/T10063的规定。c.现场检测时，允许采用其它型式的等效试块。1.5检测的一般方法1.5.1 检测覆盖率检测时，为防止漏检，探头的每次扫查覆盖率应大于探头直径的15%。1.5.2探头的移动速度探头的扫查速度不应超过150mms,当采用自动报警装置时，不受此限。1.5.3扫查灵敏度扫查灵敏度，至少比基准灵敏度高6dB。1.5.4耦合剂采用机油、浆糊、甘油和水等透声性好，且不损伤检测表面的耦合剂。1.5.5检测面a.检测面和检测范围的确定原则上应保证检查到工件被检部分的整个体积。b.检测面应经外观检查合格，并由UTll级人员确认。所有影响超声检测的锈蚀、飞溅和污物都应予以清除，其表面粗糙度应符合检测要求。1.6校准校准应在基准试块上进行，使主声束垂直反射体的轴线，以获得稳定的和最大的反射信号。1. 6.1仪器校准在仪器应用标准试块进行校验，仪器开始使用前，应对仪器的水平线性、垂直线性进行测定，测定方法按ZBY230的规定进行。在使用过程中，每隔三个月至少应对仪器的水平线性和垂直线性进行一次测定。测定方法按JB/T10061的规定。L6.2探头校准新购探头开始使用时，应对探头进行一次全面的性能测试。测定方法按JB/T16002的有关规定进行。1.1 6.3检测前仪器和探头系统测定a.斜探头校准使用前，斜探头至少应进行前沿距离L。、K值、主声束偏离、分辨力和灵敏度余量的测定。在使用过程中，每个工作日应校准前沿距离、K值和主声束偏离。b.直探头校准直探头的灵敏度余量和分辨力应每隔一个月测定一次。1.6 .4仪器和探头系统的复核a.复核时机每次检测前均应对扫描线、灵敏度进行复核，遇有下列情况应随时对其进行重新核查：< 1）校准后的探头、耦合剂和仪器调节旋纽发生改变时；< 2）开路电压波动或者检测者怀疑灵敏度有变化时；< 3）连续工作4小时以上时；< 4）工作结束时。b.如果距离一一波幅曲线上任意一点在扫描时基本上的偏移误差大于10%,则应对扫描速度进行校正。c.距离波幅曲线的复核复核时，校核应不少于3点。若曲线上任何一点幅度下降2dB,则应对上一次以来所有的检测结果进行复核，若幅度上升2dB,则应对所有记录信号进行重新评定。1.7 记录、报告和资料保管1. 7.1记录按容规或省特种设备协会制定的表格，由UTI、UTll级人员填写。检测部位按展开图的要求绘制在记录表格内。1.7.2报告按容规或省特种设备协会制定的超声检测报告表格，由UTIl级人员进行填写，另一名UTll级人员复核，经无损检测责任师审查后报出。1.7.3资料保管检测资料由无损检测档案资料室保管，保存7年。2承压设备用钢板超声检测2.1检测范围适用于板厚612Omm的钢制压力容器用板材的超声检测和缺陷等级评定。奥氏体钢板材的超声检测也可参照本条执行。2. 2探头的选用探头的选用按表1的规定执行探头选用表1板厚mm采用探头公称频率探头晶片尺寸双晶直探头单晶直探头620双晶探头5MHz晶片面积不小于150mm2>2040G晶直探头5MHz圆晶片直径为¢14f20mm>40-120小品晶探头2.5MHz圆晶片直径为¢20$25mm2.3标准试块2.3.1用双晶直探头检测壁厚小于或等于20mm的钢板时,采用标准试块如图1所ZjSo2.3.2用单晶直探头检测板厚大于20mm的钢板时,标准试块应符合图2和表2的规定，试块厚度应与被检钢板厚度相近。表2、mm试块编号被检钢板厚度检测面到平底孔的距离S试块厚度TCBII-I>20401520CBI1-2>406030240CBI1-3>60-10050265CBI1-4>100-16090>1102.4检测灵敏度2.4.1板厚小于或等于20mm时，用图1所示的试块等厚度部位第一次底波高度调整到满刻度的50%,再提高IOdB作为检测灵敏度。2.4.2板厚大于20mm时，将图2所示的试块平底孔第一次反射波高调整到满刻度的50%作为检测灵敏度。2.4.3板厚大于探头3倍近场区时，也可取钢板无缺陷的完好部位的第一次底波来校准灵敏度，其结果应与2.4.2条的要求相一致。2.5检测方法2.5.1检测面可选钢板的任一轧制平面进行检测。若检测人员认为需要或设计上有要求时，也可对钢板的上下两轧制平面分别进行检测。2.5.2扫查方式a.探头沿垂直于钢板压延方向，间距为100nlnI的平行线进行扫查。在钢板坡口预定线两侧各50mm当板厚超过IOomnb以板厚的一半为准）内应作100%扫查。b.根据合同、技术协议或图样的要求，也可进行其它形式的扫查。2.6缺陷记录2.6.1在检测过程中，发现下列三种情况之一者即作为缺陷：a缺陷第一次反射波件）波高大于或等于满刻度的50%,即F,50%者。b.当底面第一次反射波B。波高未达满刻度，此时，缺陷第一次反射波艮）波高与底面第一次反射波(B)波高之比大于或等于50乐即BlVlO0%而F250%者。c.当底面第一次反射波B)波高低于满刻度的50乐即BV50.2. 6.2缺陷的边界或指示长度的测定方法a.检出缺陷后，应在它的周围继续进行检测，以确定缺陷的延伸。b.用双晶直探头确定缺陷的边界或指示长度时,探头的移动方向应与探头的声束分割面相垂直，并使缺陷波下降到检测灵敏度条件下荧光屏满刻度的25%或使缺陷第一次反射波高与底面第一次反射波高之比为50乐此时，探头中心的移动距离即为缺陷的指示长度，探头中心点即为缺陷的边界点。两种方法测得的结果以较严重者为准。C,用单直探头确定缺陷的边界或指示长度时，移动探头，使缺陷波第一次反射波高下降到检测灵敏度条件下荧光屏满刻度的25%或使缺陷第一次反射波与底面第一次反射波高之比为50%,此时，探头中心移动距离即为缺陷的指示长度，探头中心即为缺陷的边界点。两种方法测得的结果以较严重者为准。d.确定2.6.Lc条缺陷的边界或指示长度时，移动探头，使底面第一次反射波升高到荧光屏满刻度的50%,此时，探头中心移动距离即为缺陷的指示长度，探头中心点即为缺陷的边界点。e.当采用第二次缺陷波和第二次底波来评定缺陷时，检测灵敏度应以相应的第二次反射波来校准。2. 7缺陷的评定方法3. 7.1缺陷指示长度的评定规则一个缺陷按其指示的最大长度作为该缺陷的指示长度。4. 7.2单个缺陷面积的评定规则a.一个缺陷按其指示的最大面积作为该缺陷的单个指示面积。当其小于表3的规定时，可不作记录。b.多个缺陷其相邻间距小于IoOmnl或间距小于相邻小缺陷的指示长度时，其各块缺陷面积之和作为单个缺陷指示面积。2.7.3缺陷面积占有率的评定规则在任一ImXIm检测面积内，按缺陷面积所占的百分比来确定。表3等级单个缺陷指示长度nun单位个缺陷的指示面积cm2在任一lm×Im检测面积内存在的缺陷面积百分比先以下单位个缺陷指示面积不记cm2I<80<253<9II<100<1005<15III<120<10010<25IV<150<10010<252.8钢板缺陷等级评定2.8.1钢板缺陷等级划分见表32.8.2在坡口预定线两侧各50mm<板厚大于Ioomm时，以板厚的一半为准）内，缺陷的指示长度大于或等于50mm时，则应评为V级。2. 8.3在检测过程中，检测人员如确认钢板中有白点、裂纹等危害性缺陷存在时,则应评为V级。3钢制压力容器焊接接头超声检测3.1检测范围和一般要求本条规定了焊接接头的超声检测方法及检测结果的等级评定。适用于母材厚度为812Omnb全焊透熔化焊钢对接接头和管座角接接头的超声检测。不适用于铸钢及对接焊接接头，外径小于159mm的钢管对接接头，内径小于或等于200mm的管座角接接头，也不适用于外径小于250mm或内外径之比小于80%的纵向焊接接头的检测。3. 2检测技术等级检测等级分A、B、C三个检测等级。技术等级的选择应符合制造、安装等有关规范、标准及设计图样规定。3. 3试块3. 3.1采用的标准试块为CSK-IA、CSK-IIA.CSK-IIIAo其形状和尺寸应分别符合JB/T47302005图14、图15、图16、图16规定。3. 3.2.CSKIA.CSK-IIA>CSK-InA试块适用壁厚范围为812OmnI的焊接接头，在满足灵敏度要求时，也可采用其它形式的等效试块。3. 3.3检测曲面工件时，如检测面曲率半径尺小于等于W24<W为探头接角面宽度,环缝检测时为探头宽度，纵缝检测时为探头长度)时，应采用与检测面曲率相同的对比试块。一个对比试块可检其直径0.9L5倍的工件。3. 4检测准备3. 4.1检测面a.压力容器焊接接头检测一般采用B级检测。一种K值探头，利用一次反射法在焊接接头的单面双侧对整个焊接接头进
