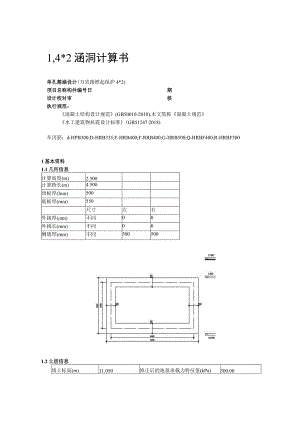

1,4*2涵洞计算书单孔箱涵设计(万忠路燃起保护4*2)项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范水工建筑物抗震设计标准(GB512472018)车冈筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001基本资料1.1几何信息计算高度(m)2.500计算跨长(m)4.500顶板厚(Inm)500底板厚(mm)550尺寸左右外挑厚(Inm)不同00外挑长(mm)不同00侧墙厚(mm)不同5005001.2土层信息填土标高(m)11.050修正后的地基承载力特征值(kPa)300.00土侧压计算方法主动土压力承载力抗震调整系数1.00局部作用系数Kn1.00地基承载力计算水浮力折减系数1.00垂直土压力系数h1.00序号土类名称层厚(m)重度(kNm3)饱和重度(kNm3)内摩擦角(°)1粘性土20.0018.0019.0025.001.3荷载信息涵顶汽车荷载(kN/ii?)5.000涵顶汽车荷载冲击系数U0.00涵侧汽车荷载等效土厚On)0.000顶板附加活载(kNm2)0.000地面活载(kN>2)4.000涵内水重度(kNm3)10.00地震作用不考虑土侧压、地面活、汽车外水压左侧墙有有右侧墙有有1.f水位及组合信息结构重要性系数1.00抗浮安全系数Kr1.10结构重要性系数TooI抗浮安全系数Kr_ITTo组合内水类型孔l(m)外水类型外水标高(m)1活载0.000活载-10.0001.5钢筋砂信息混凝土等级C30纵筋级别HRB400墙考虑抗剪钢筋是板考虑抗剪钢筋否箍筋级别HPB300支座配筋内力取值位置净跨内固定距离板距净跨端部距离(mm)0墙距净跨端部距离(Inm)0配筋调整系数1.00考虑温度材料强度折减乂受热温度(度)混凝土容重Yc(kNm3)25.00计算裂缝规范混凝土规范裂缝考虑保护层限制考虑裂缝宽度限值(mm)0.20按裂缝控制配筋最小配筋率计算规范构造计算配筋方法C-外侧(mm)C-内侧(mm)顶板按压弯3040底板按压弯3540侧墙按压驾30301.6计算内容(1)荷载计算(2)地基承载力验算(3)抗浮验算(4)内力计算(5)配筋计算(6)裂缝验算2计算过程及结果单位说明：轴力、剪力：kNm,弯矩：kN.mm,钢筋面积：mm7m,裂缝宽度：mm<,计算说明：计算模型：取断面1%按框架计算恒荷载：自重，土压。活荷载：内水压，外水压，汽车，顶板活，地面活。配筋计算方法：顶板：按压弯底板：按压弯侧墙：按压弯弯矩正负号规则：顶板：下侧受拉为正，上侧受拉为负墙：右侧受拉为正，左侧受拉为负底板：下侧受拉为正，上侧受拉为负轴力正负号规则：受拉为正，受压为负注意：表中输出内力没有乘以结构重要性系数2.1构件编号22.2荷载计算2.2.1荷载组合系数基本组合系数表组合自重土压内水压外水压汽车顶板活地面活11.301.301.270.001.501.501.50准永久和标准组合系数表内水压外水压汽车顶板活地面活准永久值系数1.001.000.500.500.50标准组合值系数0.900.900.900.900.90-12 5002.2.2荷载标准值*富蜜富遇，富,富依图富图f富窗如K富富W富富尔蜜客MF'31,250工31.250自重-1444nS土网组制)内稠组合1)除鼠组合1)汽车顶板活-4.000国97地面活2.3承载力验算修正后的地基承载力特征值K=300.OOOkPa轴心：PfaPk(kPa)结论组合1192.689满足2.4 抗浮验算地下水位位于底板底以下，不进行抗浮验算。2.5 内力，配筋及裂缝计算2.6 5.1内力配筋计算组合1(基本组合)顶板：编号截面M(kN.mm)N(kNm)V(kNm)上计算AS(mm2m)下计算AS(mm2m)抗剪截面(kN/m)2左-138.676-113.208435.070100010001662.375中296.937-113.208-0.000100018701626.625右-138.676-113.208-435.070100010001662.375底板:编号截面M(kN.mm)N(kNm)V(kNm)上计算AS(mm2m)下计算AS(mm2m)抗剪截面(kN/m)1左124.040-119.029-471.181HOO11001823.2505中-347.730-119.0290.0001949HOO1805.3755右124.040-119.029471.181110011001823.2505墙:编号截面M(kN.mm)N(kNm)V(kNm)左计算AS(mm2/m)右计算AS(mm2/m)抗剪截面(kNm)箍计算ASV(mm"/m)3I-.-227.953-530.079-92.655100010001662.3750中-178.579-530.079-4.509100010001662.3750下-219.932-530.07990.590100010001662.37504上227.953-530.07992.655100010001662.3750中178.579-530.0794.509100010001662.3750下219.932-530.079-90.590100010001662.3750.IIXXX:2.5.2选筋结果顶板：编号位置组合计算AS(mm2/m)选筋实配AS(m2m)2左上1100OE251503272下11000E251503272中上11000E251503272下11870E251503272右上11000E251503272下11000E251503272底板:编号位置组合计算AS(Inm2/m)选筋实配AS(mm2m)1左上11100E251503272下11100E251503272中上11949E251503272下11100E251503272右上11100E251503272下11100E251503272墙:编号位置组合计算AS(mm2/m)选筋实配AS(mmm)3上左11000E251503272右11000E181501696箍1O中左1100OE251503272右11000E181501696箍I0下左11000E251503272右11000E181501696箍104上左11000E181501696右11000E251503272箍10中左11000E181501696右11000E251503272箍10下左11000E181501696右11000E251503272箍10f三MW«配角携2.5.3裂缝验算(表中的Mq与Nq为准永久组合值)顶板：编号位置实配AS(m2/m)组合Mq(kN.mm)Nq(kN/m)裂缝(mm)2左上32721-103.107-85.4160.027下3272中上3272下32721220.196-85.4160.146右上32721-103.107-85.4160.027下3272底板:编号位置实配AS(mm2m)组合Mq(kN.mm)Nq(kNm)裂缝(mm)1左上3272下3272192.699-90.5740.023中上32721-258.417-90.5740.157下3272右上3272下3272192.699-90.5740.023墙:
