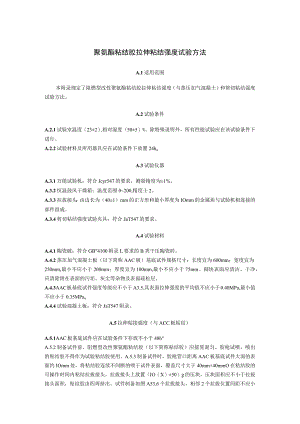

聚氨酯粘结胶拉伸粘结强度试验方法.docx
聚氨酯粘结胶拉伸粘结强度试验方法A.1适用范围本附录规定了阻燃型改性聚氨酯粘结胶拉伸粘结强度（与蒸压加气混凝土）和剪切粘结强度试验方法。A.2试验条件A.2.1试验室温度（23±2）,相对湿度（50±5）%。除特殊说明外，所有性能试验应在该试验条件下进行。A.2.2试验材料及所用器具应在试验条件下放置24hoA.3试验仪器A.3.1万能试验机：符合Jcyr547的要求，测量精度为±1%。A.3.2恒温鼓风干燥箱：温度范围0200,精度士2。A.3.3拉拔接头：由边长为（40±1）mm的正方形和最小厚度为IOmm的金属块与试验机相连接的部件组成。A.3.4剪切粘结强度试验夹具：符合JaT547的要求。A.4试验材料A.4.1陶瓷破：符合GB"4100附录L要求的B类干压陶瓷砖。A.4.2蒸压加气混凝土板（以下简称AAC板）基底试件规格尺寸：长度宜为600mm；宽度宜为250mm,最小不应小于200mm；厚度宜为100mm,最小不应小于75mm。砌块表面应清洁、干净，应清除附在表面的污垢、灰尘等杂物及表面疏松层。A.4.3AAC板基底试件强度等级应不小于A3.5,其表面拉伸强度的平均值不应小于0.40MPa,最小值不应小于0.35MPaoA.4.4试验混凝土板：符合JaT547附录。A.5拉伸粘接强度（与ACC板粘结）A.5.1AAC板基底试件应在试验条件下存放不小于48h°A.5.2制备试件前，阻燃型改性聚氨酯粘结胶（以下简称粘结胶）应摇晃混匀。胶枪试喷，喷出的粘结胶不得作为试验粘结胶使用。A.5.3制备试件时，胶枪管口距离AAC板基底试件大面的表面约IOmm处，将粘结胶连续不间断的喷于试件表面，覆盖尺寸大于40mm×40mmO在粘结胶的可操作时间内粘结拉拔接头，拉拔接头上放置（IO（X）±50）g的压块，压块面积应不小于拉拔接头面积，粘结胶由四周挤出。试件制备如图A53,6个拉拔接头，相邻2个拉拔位置间距不应小于50mm,试件在试验条件下放置72h,移除压块，将试件四周挤出的粘结胶切除。A.5.4将拉拔接头与万能试验机连接（宜采用球铁活动连接），以（5±1）mm/min的加载速度测定拉伸粘结强度。按JC/T547记录破坏模式和拉伸荷载值。A.5.5拉伸粘结强度按下列公式计算：R=FA式中：R拉伸粘结强度，单位为兆帕（MPa）；F拉伸荷载，单位为牛顿（N）；A粘结面积，为1600平方亳米（mn?）。取6个试验值的算术平均值为最终结果，精确至0.01MPao如果单个试件的试验值与平均值之差大于20%,则逐次剔除偏差最大的试验值，直至各试验值与平均值之差不超过20%o如果剩余试验值不少于4个时，取剩余数据的平均值为试验结果；如剩余试验值不足4个时，则此组试验结果无效，应重新制备试件进行试验。A.6剪切粘结强度A.6.1制备试件前，阻燃型改性聚氨酯粘结胶（以下简称粘结胶）应摇晃混匀。胶枪试喷后，喷出的粘结胶不得作为试验粘结胶使用。A.6.2制备试件时，预先在试验陶瓷砖上按图A.6.2所示刻划参照线。胶枪管口距离陶瓷砖表面约10mm,距离参照线10mm,将粘结胶连续不间断喷于试件表面，喷涂时每个胶条直径约20mm,胶条之间应无空隙，避免互相覆盖且平行于参照线。在粘结胶规定的可操作时间内，放置另一块试验陶瓷砖，按所划参照线在两陶瓷砖间错位20mm并保持两块陶瓷砖的边缘平行。将试件放在一平整的平面上，小心将质量为（2000±15）g的压块放在试件上3分钟，压块面积不小于陶瓷砖相交错部分面积，粘结胶由四周挤出后切除。共制作6组试件。试件在试验条件下放置72h养护。100图A.6.2粘结位置示意图A.6.3剪切粘结强度将试验条件下养护72h的试件放在带有剪切试验夹具的试验机上，按JC/T547规定的方法测定剪切粘结强度。A.6.4浸水后剪切粘结强度将试验条件下养护72h的试件完全浸没于（23±2）C的水中，7d后将试件取出并用布擦干表面水渍，按A.6.3测定剪切粘结强度。A.6.5耐热处理后剪切粘结强度将试验条件下养护72h的试件放入（70±2）°C的烘箱中放置7d。从烘箱中取出试件后，在试验条件下养护24h,按A.6.3测定剪切粘结强度。A.6.6冻融循环处理处理后剪切粘结强度将试验条件下养护72h的试件浸入（23±2）C的水中养护7d。试件取出后，用布擦干表面水渍，进行15次冻融循环。每次冻融循环为：1从水中取出试件，在2h±2Omin内，降温至（-15±3）；2试件保持在（-15±3）,时间为2h±20mino3将试件浸入（23±2）C的水中，升温至（15±3）,在进行下一个冻融循环前，在该温度下至少养护2ho4重复进行15次冻融循环。完成15次冻融循环后，将试件置于试验条件下养护4h,24h内按A.6.3测定剪切粘结强度。A.6.7剪切粘结强度结果计算剪切粘结强度按下列公式计算。1.=PS式中：L剪切粘结强度，单位为兆帕（MPa）；P试件破坏荷载，单位为牛顿（N）；S受剪面积，为8000方毫米（mn?）；取6个试验值的算术平均值为最终结果，精确至O.OIMPa。如果单个试件的试验值与平均值之差大于20%,则逐次剔除偏差最大的试验值,直至各试验值与平均值之差不超过20%o如果剩余试验值不少于4个时，取剩余数据的平均值为试验结果；如剩余试验值不足4个时，则此组试验结果无效，应重新制备试件进行试验。
