在继电保护自动装置通讯仪表等二次回路上的工作规程.docx

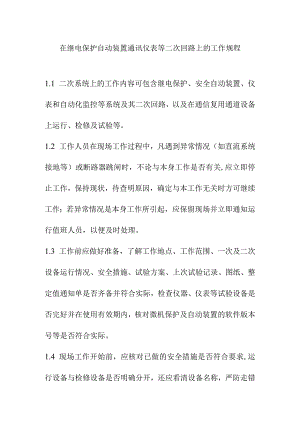

在继电保护自动装置通讯仪表等二次回路上的工作规程1.1 二次系统上的工作内容可包含继电保护、安全自动装置、仪表和自动化监控等系统及其二次回路，以及在通信复用通道设备上运行、检修及试验等。1.2 工作人员在现场工作过程中，凡遇到异常情况（如直流系统接地等）或断路器跳闸时，不论与本身工作是否有关,应立即停止工作，保持现状，待查明原因，确定与本工作无关时方可继续工作；若异常情况是本身工作所引起，应保留现场并立即通知运行值班人员，以便及时处理。1.3 工作前应做好准备，了解工作地点、工作范围、一次及二次设备运行情况、安全措施、试验方案、上次试验记录、图纸、整定值通知单是否齐备并符合实际，检查仪器、仪表等试验设备是否完好并在使用有效期内，核对微机保护及自动装置的软件版本号等是否符合实际。1.4 现场工作开始前，应核对已做的安全措施是否符合要求,运行设备与检修设备是否明确分开，还应看清设备名称，严防走错间隔。1.5 在全部或部分带电的运行屏（柜）上进行工作时，应将检修设备与运行设备前后以明显的标志隔开。1.6 在继电保护装置、自动装置上或附近进行打眼等振动较大的工作时，应采取防止运行中设备误动作的措施，必要时经调度员或运行值班负责人同意，将继电保护或自动装置暂时停用。1.7 在继电保护、自动装置屏（柜）间的通道上搬运或安放试验设备时，不能阻塞通道，要与运行设备保持一定距离，防止事故处理时通道不畅，防止误碰运行设备，造成保护误动作。清扫运行设备和二次回路时，要防止振动、误碰，要使用绝缘工具。1.8 继电保护、自动装置等做传动试验或一次通电时，应通知运行值班负责人，并由工作负责人或由其指派人到现场监视，方可进行。1.9 所有电流互感器和电压互感器的二次绕组应有一点且仅有一点永久性的、可靠的保护接地。1.10 在带电的电流互感器二次回路上工作时，应采取下列安全措施：1.10.1 严禁将电流互感器二次侧开路。1.10.2 短路电流互感器二次绕组，必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕。1.10.3 严禁在电流互感器与短路端子之间的回路和导线上进行任何工作。1.10.4 工作必须认真、谨慎，不得将回路的永久接地点断开。1.10.5 工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上。1.11 在带电的电压互感器二次回路上工作时，应采取下列安全措施：1.1.1严禁将电压互感器二次侧短路或接地。必要时，工作前停用有关保护装置、自动装置。1.1.4接临时负载，必须装有专用的隔离开关或熔断器。1.12 二次回路通电或耐压试验前，工作负责人应通知运行值班负责人和其他相关人员，并派人到各现场看守，检查回路上确无人工作后，方可加压。电压互感器的二次回路通电试验时，应有防止二次侧向一次侧反充电的措施。继电保护、安全自动装置及自动化监控系统做其一次设备通电试验或传动试验时，应通知运行值班负责人和其他相关人员。1.13 检验继电保护、自动装置和仪表的工作人员，不准对运行中的设备、信号系统、保护压板进行操作，但在取得运行值班负责人许可并在检修工作盘两侧开关把手上采取防误操作措施后，可拉合检修断路器。1.14 试验用刀闸必须带罩，禁止从运行设备上直接取试验电源，熔丝配合要适当，要防止越级熔断总电源熔丝。试验接线要经第二人复查后，方可通电。不应在二次系统的保护回路上接取试验电源。1.15 电气二次回路变动时，应按审批后的图纸进行，备用的芯线应隔离清楚，没用的线应拆除，防止误拆或产生寄生回路。1.16 试验工作结束后，应恢复与运行设备有关的接线，拆除临时接线，检查装置内无异物，屏面信号及各种装置状态正常，各相关连接片、压板及切换开关位置恢复至工作许可前的状态。
