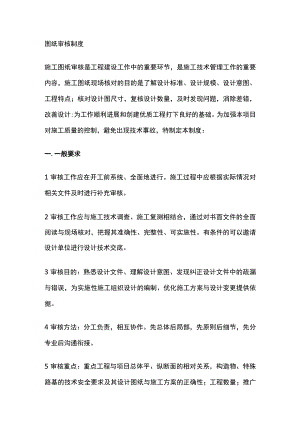

图纸审核制度全.docx
图纸审核制度施工图纸审核是工程建设工作中的重要环节，是施工技术管理工作的重要内容，施工图纸现场核对的目的是了解设计标准、设计规模、设计意图、工程特点；核对设计图尺寸，复核设计数量，及时发现问题，消除差错，改善设计;为工作顺利进展和创建优质工程打下良好的基础。为加强本项目对施工质量的控制，避免出现技术事故，特制定本制度：一.一般要求1审核工作应在开工前系统、全面地进行。施工过程中应根据实际情况对相关文件及时进行补充审核。2审核工作应与施工技术调查、施工复测相结合，通过对书面文件的全面阅读与现场核对，把握其准确性、完整性、可实施性。有条件的可以邀请设计单位进行设计技术交底。3审核目的：熟悉设计文件、理解设计意图、发现纠正设计文件中的疏漏与错误，为实施性施工组织设计的编制、优化施工方案与设计变更提供依据。4审核方法：分工负责，相互协作。先总体后局部，先原则后细节，先分专业后沟通衔接。5审核重点：重点工程与项目总体平、纵断面的相对关系，构造物、特殊路基的技术安全要求及其设计图纸与施工方案的正确性；工程数量；推广应用新技术、新工艺、新设备、新材料的可行性；大临工程设计等。已审核记录编号6设计文件已审核章由各现场项目经理部根据需要刻制，并由专人统一管理与使用，其它人员不得使用。具体格式如右，已审核为宋体小初红字，记录编号为宋体小四红字，具体审核记录编号用手写黑字。印章尺寸5cm*3cm,其中上部5cm*2cm,下部2cm*lcm+3cm*lcmo7设计文件审核记录样表格式附后,建设单位有格式要求的按照建设单位规定办理。二.组织分工审核工作由项目总工程师负责组织实施。收到设计文件与图纸后，由项目总工程师制定审核计划，组织相关技术人员进行，并明确审核目的、方法、内容与重点、审核任务的分工。项目工程部负责设计文件与图纸的具体审核工作。三、审核程序1技术人员按照彳壬务分工、审核计划、审核要求进行审核；2一名技术人员审核后，填写设计文件审核记录表并签字确认，再由另一名技术人员进行复核，复核后在设计文件审核记录表中填写复核记录并签字确认；3审核没有问题的，在设计文件上加盖已审核章，交由技术负责人在设计文件审核记录表上签字认可后将设计文件交付使用。4审核中发现问题的，在设计文件审核记录表中对问题进行详细记录，在设计文件上加盖已审核章，并在图上注明存在问题情况，交与技术负责人审查。审核合格的由技术负责人在设计文件审核记录表上签字认可，对审核中发现的问题，安排相关人员提出修正意见，汇总后报至项目总工程师。5项目总工程师负责将汇总的问题及意见统一报至监理、设计单位与建设单位予以确认，并积极联系以尽快获得处理回复意见。在问题未获得明确回复前，相关设计文件不得交与施工。6需要设计变更的建议应当以书面形式报至建设、设计与监理单位。设计变更后，对原图纸应当加盖作废章；设计变更后的图纸，仍需按本章规定进行审核。7经建设、设计单位确认的修正意见，应当在原设计图上用红笔修改，加盖订正章以作标识。如有新图代替，应当在新图上加盖有效章，原图加盖作废章予以作废，并及时回收，统一处理。对有效设计文件应及时进行技术交底。8设计文件未经审核无误并签字确认的，不得使用。四.审核内容1设计说明：阅读掌握了解建设项目的技术条件、设计原则及上级主管部门的审核意见。2相关标准图：凡设计文件注明采用的标准图、通用图、参考图及相关范围都应全部收集，与施工图对照阅读。3平面图：各点坐标（里程）、线形要素是否符合技术规范和采用的技术条件；里程、曲线半径、曲线长度、夹直线长度、长短链和建筑物之间的关系；平面图数据与交桩资料、专业图核对，结合纵、横断面及专业图、查看有无改善设计的条件。4纵断面图:是否符合设计规范和技术条件，设计标高与既有建筑物之间的关系，设计标高与水位标高的关系，建筑物纵向尺寸与其相对应的平面图的对应关系。5横断面图：设计路肩（路面）标高与平、纵断面对照；设计边坡的稳定性；断面尺寸；排水沟位置标高与排水系统图对照；挡护、桥、隧等建筑物之间的位置关系；断面数量。6地亩、拆迁图：设计地界和平、纵、横断面对照，注意桥涵出入口、基础扩大开挖及附属建筑增扩部分；改移道路与实地对照；拆迁工程范围和数量的变化。7排水系统图：与横断面对照是否恰当、是否漏项方非水口位置、沟头尾衔接是否合理。8设计土石方调配：土石比例，取弃土场位置和运距、运输条件和实际对照（有无变化），对环境的影响。9设计图要求的施工方法、工艺:采用新技术、新工艺、新材料是否是成熟的技术，是否需要进行攻关试验或中间扩大试验；施工方法是否恰当；是否与企业技术能力相适应。10地铁车站主体、地铁区间隧道等设计图：建筑布局是否恰当；结构类型与地质、水文、地形条件的相符性，结构尺寸及所用建筑材料的合理性，位置、标高与平、纵断面图对照，基础类型的合理性；设计参数是否齐全、合理；是否满足抗震、防洪规定;结构细部尺寸逐项核定；区间隧道等地下工程结合施工技术调查对洞口位置、进洞支护方案、影响的建筑物防护方案审核，是否正确有效，是否漏项，是否有可能优化。11地铁车站区间等综合建筑设计图：建筑物相互位置布局的合理性,是否产生矛盾;车站内铁路线路、岔位、建筑物等的坐标（里程）位置;各细部尺寸的核定。12管线设计图：总图、管道平面图、结构大样图相互符合性；平面布置、坐标、标高、数量核对；与设备的关系对照。13工程数量：对设计图全面复核，汇总后与工程量清单的数量对照，作为设计变更，调概索赔的依据。主要分为三类：1）为工程创造施工条件发生的数量征地、拆迁工程数量;大临工程项目及数量;改移道路及改沟等。2）工程实体数量土石方（含挖基）及其土石成分、运距；排水系统各类沟渠；基础的开挖和坛工；结构坛工和钢材；特殊材料和设备（如锚具等）；防排水结构；地基处理；建筑装饰；各专业的设备和工艺管道等。3）在形成工程实体过程中消耗的数量各类围堰；排水工程；临时支护；基坑支护；截桩；防洪措施；环保措施；施工过渡工程等。14在审核过程中，还应审核重点工程的施工组织设计方案，相邻段工程的整体性，各专业的配套衔接关系，施工过渡方案，主要工程数量,需要材料、设备、劳动力数量、征地拆迁数量，工程概预算的各项费用、费率等。五.审核文件的处理1所有设计文件与图纸经审核确认有效可以使用的,都应当加盖有效章并及时交付使用。2设计文件审核记录及审核问题上报处理记录应妥善保管，建立设计文件审核记录台帐。3作废的图纸应当统一保存与管理，建立作废图纸目录清单。六、奖罚措施设计文件审核的考核内容有：L设计文件审核是否定人定责；2、设计文件审核通过后是否在图纸上进行标注更新；3、是否有项目内部设计文件审核原始记录；4、设计文件审核深度不够或有漏项等。项目总工应按技术人员技术管理制度检查考核评分表进行考核，每月一次，考核结果将作为绩效工资评定的依据之一，此外，对设计文件审核有突出贡献者（例如优化施工工艺节约施工成本等）项目将给予500元奖励，对于设计文件审核出现重大失误的（例如审核不严造成严重后果的），将给予500元罚款。
