弱电机房电气及UPS系统安装方案.docx

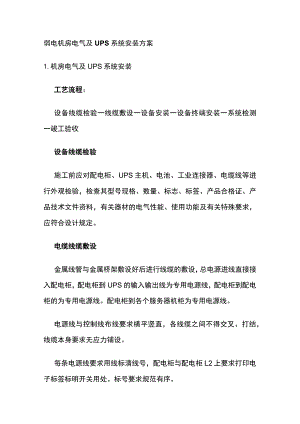

弱电机房电气及UPS系统安装方案1.机房电气及UPS系统安装工艺流程：设备线缆检验一线缆敷设一设备安装一设备终端安装一系统检测一竣工验收设备线缆检验施工前应对配电柜、UPS主机、电池、工业连接器、电缆线等进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、使用功能及有关特殊要求，应符合设计规定。电缆线缆敷设金属线管与金属桥架敷设好后进行线缆的敷设，总电源进线直接接入配电柜，配电柜到UPS的输入输出线为专用电源线，配电柜到配电柜的为专用电源线。配电柜到各个服务器机柜为专用电源线。电源线与控制线布线要求横平竖直，各线缆之间不得交叉、打结，线缆本身要求无应力铺设。每条电源线要求用线标清线号，配电柜与配电柜L2上要求打印电子标签标明开关用处。标号要求规范有序。当管路较长或转弯较多时，要在穿线的同时往管专吹入适量的滑石粉。两人穿线时，应配合协调、一拉、一送。同一交流回路的导线必须穿于同一管专，不同回路，不同电压和交流与直流的导线不得穿人同一管专。电源线穿管或桥架布线时导线的颜色应加以区分，一般干线回路及支路应按要求分色，A相黄色，B相绿色，C相红色，N（中性线）为淡蓝色，PE（保护线）为黄绿双色。配电柜与配电柜专导线的预留长度应为配电柜体周长的1/2;导线与带线的绑扎首先将导线前端绝缘层削去，然后将导线的线芯直接插入带线的圈专，并折回压实绑扎牢固，并且带上护口。电源线的接头不能增加电阻值，受力电源线不能降低原机械强度。不能降低原绝缘强度。电源线在管专严禁有接头，导线的绝缘电阻值应大于0.5MQ。质量标准执行GB50303-2002建筑电气工程施工质量验收规范第15章的规定。设备安装1）配电柜安装端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识。配电柜的、UPS主机、空调、新风机、配电柜1、2的配线严禁使用开口鼻子。配电柜到配电柜的多股芯软线，敷设长度留不小于15CM的裕量。配电柜上的母线其相线应用颜色标出，A相应用黄色；B相应用绿色；C相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。2）安全开关安装用途：安全开关安装在所有移动部件运行中会产生伤害的场所。设备上的安全开关和制动装置以其有效的工作确保对障碍物不构成任何伤害。所有安全开关带有故障保护功能，并串联相接。触发：安全开关能在其一半动作行程内，使在额定负荷和速度条件下运动的设备停止。安全开关为所有相关部件提供连续的和不间断的保护。运行：安全开关的运行能防止设备对障碍物进一步冲击。可以在任何操作（盘）上进行释放障碍物的反向操作。3)UPS安装槽钢、角钢先调直找正后,焊接成如下图所示的散力架,再根据设备固定螺栓的间距,钻出固定孔，对焊接部位除锈并做防腐处理。用人力及滚杠将UPS主机就位到散力架上,找平,找正后将UPS主机固定牢固。UPS蓄电池组安装前应检查以下内容：蓄电池外壳应无裂纹,损伤,变形,漏液等现象。蓄电池的正,负端柱必须极性正确,并无变形;滤气帽或气孔塞的通气性能良好。连接板,螺栓及螺母应齐全,无锈蚀。蓄电池安装应平稳,间距均匀;同排的蓄电池应高度一致,排列整齐。根据厂家提供的说明书和技术资料,固定列间和层间的蓄电池的连接板,操作人员必须戴胶布手套并使用厂家提供的专用扳手连线。并联的电池组各组到负载的电缆应等长,以利于电池充放电时各组电池的电流均衡。极板之间相互平齐,距离相等,每只电池的极板片数符合产品技术文件的规定。蓄电池之间应采用专用电缆连接,线端应加接线端子,并压接牢固可靠。4）机房机柜设备安装按照机房的平面图把要安放的电源柜和设备柜等到进行分布固定。所有的机柜到位后，必须一个柜挨一个柜连接起来，安装时相互连接间隔不得大于2MM机柜的距离。机柜的正面要在同一平面上，并与基准线平等。前后偏差不应大于2MM。如果永久性固定的话，将所要固定的机柜钻孔上螺丝相互连接，这样使整体更加达到结实稳固。机柜内应有强电槽和弱电槽区分，且按标准左边为弱电槽，右边为强电槽。机柜顶部必须安装有排气风扇，这样才能使机柜里的设备得到良好的通风与散热。能够安装到机柜上的设备，昼安装在机柜上，且尽量将音源部分或前置部分安装在同一机柜上。（前置机柜）放大器独立安放在同一机柜上（功放机柜）O系统中设备比较多的情况下，又有多个分区控制的，为了走线、调试及操作方便，有些前级部分将和功放机柜安装在一起，不过前级部分应当在放大器的上方为宜。为了开机方便，为了设备的安全，每个机柜应装电源时序器，这样不易受冲击损坏设备。（电源时序器必须是在机柜底部）第台放大器之间应装上散热片。机柜内所有的设备安装应牢固。将设备调整按U数的距离上不左不右分中、将螺丝、垫片、弹簧垫片坚固，之后必须清理所剩余配件，不能遗留在骨，以免造成短路等到不应发生的事故。所有的电源杆座都统一使用标准三脚插座。设备杆头也同样使用权用标准三脚杆头。并保证接地地线，零线，火线正确连接。每个插座保护地线，最好直接接到音控制室的专用接地端。（接星形）各台设备应能单独拆装更换而不影响其它设备导线束的固定。所有的杆件都有应要按国际标准焊接，1脚为网线，2脚为输入热端，3脚为输入冷端。控制室应与舞台、机械控制台等到建立内部通讯系统。定的线路焊拉完毕，调试后将后面板封上将调整部分设备用透明有机玻璃封上，防止有非管理人员进入。最后机房门上标有机房重地，闲人免入的警告牌。
