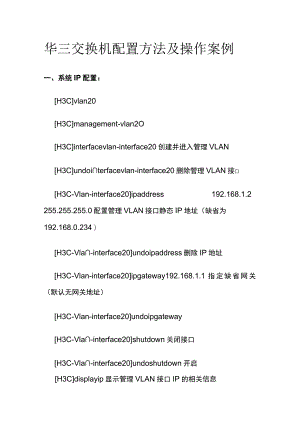

华三交换机配置方法及操作案例一、系统IP配置：H3Cvlan20H3Cmanagement-vlan2OH3Cinterfacevlan-interface20创建并进入管理VLANH3Cundoiterfacevlan-interface20删除管理VLAN接H3C-Vlan-interface20ipaddress192.168.1.2255.255.255.0配置管理VLAN接口静态IP地址（缺省为192.168.0.234）H3C-Vla-interface20undoipaddress删除IP地址H3C-Vlan-interface20ipgateway192.168.1.1指定缺省网关（默认无网关地址）H3C-Vlan-interface20undoipgatewayH3C-Vla-interface20shutdown关闭接口H3C-Vla-interface20undoshutdown开启H3Cdisplayip显示管理VLAN接口IP的相关信息H3CdispIayinterfacevlan-interface20查看管理VLAN的接口信息<H3C>debuggingip开启IP调试功能<H3C>undodebuggingip二、DHCP客户端配置：H3C-Vlan-interface20ipaddressdhcp-alloc管理VLAN接口通过DHCP方式获取IP地址H3C-Vla-interface20undoipaddressdhcp-alloc取:肖H3Cdisplaydhcp显示DHCP客户信息<H3C>debuggingdhcp-alloc开启DHCP调试功能<H3C>undodebuggingdhcp-alloc三、端口配置:H3CinterfaceEthernetO3H3C-EthernetO3shutdownH3C-EthernetO3speedlOO速率,可为10,100,1000和auto（缺省）H3C-EthernetO3duplexfulI双工，可为halfzfull和auto（缺省）光口和汇聚后不能配置H3C-EthernetO3flow-control开启流控,默认为关闭H3C-Ethernet03broadcast-suppression20设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响H3C-EthernetO3IoopbackinternaI内环测试H3C-EthernetO3Ioopbackexternal外环测试,需插接自环头,必须为全双工或者自协商模式H3C-EthernetO3portlink-typetrunk设置链路的类型为trunk,可为access（缺省）,trunkH3C-EthernetO3porttrunkpvidvlan20设置20为该trunk的缺省VLAN,默认为1（trunk线路两端的PVID必须一致）H3C-EthernetO3portaccessvlan20将当前access端口加入指定的VLANH3C-EthernetO3porttrunkpermitvlanall允许所有的VLAN通过当前的trunk端口,可多次使用该命令H3C-EthernetO3mdiauto设置以太端口为自动监测,normal（缺省）为直通线,across为交叉线H3Clink-aggregationEthernet0/1toEthernet0/4将1-4口加入汇聚组,1为主端口两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚H3Cundolink-aggregationEthernet0/1删除该汇聚组H3Clink-aggregationmodeegress配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingressfegress和both,缺省为bothH3Cmonitor-portEthernet0/2将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变H3Cmirroring-portEthernet0/3toEthernet0/4both将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,。utb。Und表示仅监控发送的报文H3CdisplaymirrorH3CdisplayinterfaceEthernet0/3<H3C>resetcounters清除所有端口的统计信息H3CdisplayIink-aggregationEthernet0/3显示端口汇聚信息H3C-EthernetO3virtuaI-cable-test诊断该端口的电路状况四、VLAN配置：H3Cvlan2H3Cundovlanall删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除H3C-vlan2PortEthernet0/4toEthernet0/7将4至J7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口H3C-vlan2port-isolateenable打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能H3C-EthernetO4port-isolateuplink-portvlan2设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置H3Cdisplayvlanall显示所有VLAN的详细信息S155OE支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个USer-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-groupH3Cuser-group20创建user-group20,默认只存在user-group1H3C-UserGroup20portEthernet0/4toEthernet0/7将4到7号端口加入到VLAN20中,初始时都属于user-groupl中H3Cdisplayuser-group20显示user-group20的相关五、系统管理:H3Cmac-addressblackholeH-H-Hvlan1在VLANl中添加黑洞MACH3Cmac-addressstaticH-H-HinterfaceEthernet0/1vlan1在VLANI中添加端口一的一个macH3Cmac-addresstimeraging500设置MAC地址表的老化时间为500sH3Cdisplaymac-addressH3CdisplayarpH3Cmac-addressport-bindingH-H-HinterfaceEthernet0/1vlan1配置端口邦定H3Cdisplaymac-addressport-bindingH3CdispIaysaved-configurationH3Cdisplaycurrent-configuration<H3C>saveH3Crestoredefault恢复交换机出厂默认配置,恢复后需重启才能生效H3Cdisplayversion<H3C>rebootH3CdisplaydeviceH3CsysnamebigheapH3Cinfo-centerenable启用系统日志功能,缺省情况下启用H3Cinfo-centerloghostip192.168.0.3向指定日志主机（只能为UNIX或LlNUX,不能为WindoWS）输出信息,需先开启日志功能,缺省关闭H3Cinfo-centerloghostlevel8设置系统日志级别为8,默认为5.级别说明:LemergenCies2.alerts3.critical4.errors5.warnings6.notifications7.1 nformational8.debugging< H3C>terminaldebugging启用控制台对调试信息的显示,缺省控制台为禁用< H3C>terminallogging启用控制台对日志信息的显示,缺省控制台为启用< H3C>terminaltrapping启用控制台对告警信息的显示，缺省控制台为启用H3Cdisplayinfo-center显示系统日志的配置和缓冲区记录的信息H3Cdisplaylogbuffer显示日志缓冲区最近记录的指定数目的日志信息H3Cdisplaytrapbuffer显示告警缓冲区最近记录的指定数目的日志信息< H3C>resetlogbuffer清除日志缓冲区的信息< H3C>resettrapbuffer清除告警缓冲区的信息六.案例：某公司有一台三层交换机、两台二层交换机，给每个部门划分不用VLAN,但是VLAN要互联，三层到二层交换机为了防止单线故障使用链路聚合，vlan2为销售部，vlan3为财务部。销售部有两个地方必须独立放多一台交换机，销售部IP地址为192.168.2.1,财务部IP地址为192.168.3.1.三层交换机配置1基本配置<H3C>systemView进入系统视图提示：SystemView:returntoUserViewwithCtrl+Z.H3Csysnameswl修改名称swltelnetserverenable开启Telnet服务swlintg00进入接口配置IP地址swl-GigabitEthernetOOipadd192.168.1.124配置IP地址swl-GigabitEthernetOOquit退出接口视图swllocal-userzsclassmanage创建管理员账户提示:Newlocaluseradded.swl-1user-manage-zspasswordsimplel23设置一个简单密码swl-luser-manage-zsaUthorization-attributeuser-rolelevel-15给该用户的权限为最高级swl-luser-manage-zsservice-typetelnet服务类型为Telnetswl-luser-manage-zsquit退出swllinevty04进入多用户线视图模式swl-1ine-vty0-4aUthentication-modescheme身份验证模式方案为AAAswl-1ine-vtyO-4user-rolelevel-15用户级别为最高级2 .划分VLAN,配置IP地址swlVlan2给销售部创建VLAN2swl-vla2quswlvlan3swl-vla3quswlintg1/0/2swl-GigabitEthernetl02Portlink-typetrunk选择链路模式swl-GigabitEthernetl02Porttrunkpermit
