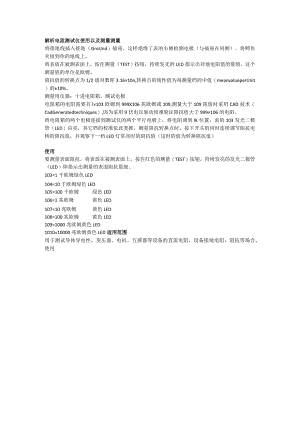

解析电阻测试仪使用以及测量.docx

解析电阻测试仪使用以及测量测量将接地线插入接地（GroUnd）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。将鳄鱼夹接到你的地线上。将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。阻抗值的转换点为1/2级对数即3.16×10n,转换点的线性值为每测量档的中值（meanvalueperUnit）的±10%。测量用仪器：十进电阻箱，测试电极电阻箱的电阻需要有l×103欧姆到999X106兆欧姆或109,测量大于109阻值时采用CAD技术（CadGeneratedtechniques）,因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。将电阻箱的两个电极连接到测试仪的两个平行电极上，将电阻调到IK位置，表的103发光二极管（LED）应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值（这时的值为转换阻抗值）使用要测量表面阻抗，将表放在被测表面上，按住红色的测量（TEST）按钮，持续发亮的发光二极管（LED）即指示出测量的表面阻抗量级。103=1千欧姆绿色LED104=10千欧姆绿色LED105=100千欧姆绿色LED106=1兆欧姆黄色LED107=10兆欧姆黄色LED108=100兆欧姆黄色LED109=1000兆欧姆黄色LED1010=10000兆欧姆黄色LED适用范围用于测试导体导电性，变压器、电机、互感器等设备的直流电阻，设备接地电阻，阻抗等场合。使用
