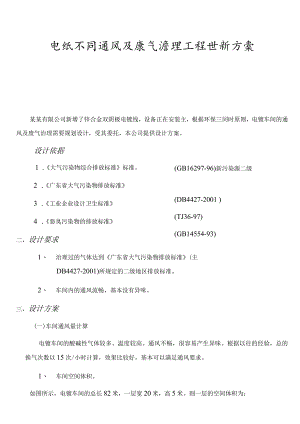

电纸不同通风及康气澹理工程世新方橐某某有限公司新增了锌合金双阴极电镀线，设备正在安装主，根据环保三同时原则，电镀车间的通风及废气治理需要规划设计，受其委托，本公司提供设计方案。设计依据(GB16297-96)新污染源二级(DB4427-2001 )(TJ36-97)(GB14554-93)1 .大气污染物综合排放标准标准。2 .广东省大气污染物排放标准3 .工业企业设计卫生标准4 .恶臭污染物的排放标准二，设计要求1、 治理过的气体达到广东省大气污染物排放标准(主DB4427-2001)所规定的二级地区排放标准。2、 车间内的通风流畅，基本没有异味。三，设计方案(一)车间通风量计算电镀车间的酸碱性气体较多、温度较高。通风不畅，很容易产生异味。根据以往的经验，总的换气次数以15次/小时计算，效果比较好，基本可以满足通风要求。1、 车间空间体积。如图所示，电镀车间的总长82米，一层宽20米，高5米。则一层的空间体积为：V1=L×W×H=82×20×5=8200(m3)电镀车间的二层总长82米，二层宽8米，高3.5米。则二层的空间体积为：V2=LXWXH=82×8×3.5=2296(m3)则电镀车间的总体积为：V总二%+V2=10496(m3)2、 车间的总通风量车间的换气次数为15次，甲方要求电镀车间保持正压运行，则鲜风量大于排风量。(1)车间的总鲜风量车间的换气次数以15次/小时，则总的鲜风量为：Q=nV=15×10496=157440m3h(2)车间的总排风量车间保持正压运行，排风量按鲜风量的85%计算，则车间内的总的排风量为：Q持总二Q鲜X85%=133824/hA、 车间的局部设备排风量a、 控制点1(氧化铜区)氟化铜9臂，共9个槽，每个槽平面尺寸约为1800X76Omm。9个槽的平面尺寸为1800X684Omnb槽的周长为17.28m。镀槽上部废气收集采用的是上吸式排气罩。风量的计算公式如下:1.=KPHVxm3s式中P一排风罩敞开面的周长，m；H一罩口至有害物源的距离，m；VX-边缘控制点的控制风速，m/s；K一考虑沿高度分布不均匀的安全系数，通常取K=I.4。排气罩的尺寸与氟化铜镀槽的尺寸相当，则周长为P=17.28m0排气罩尽量地靠近镀槽，整个排气罩做成下大上小，外形为一锥形。假定空隙高度H=0.5m°对于有害的气体，V=O.3ms°K取1.41.=1.4X17.28X0.5X0.3=2.9904m3s=13063.68m3h。控制点1（氯化铜）的排风量以13000n?/h计算。b、 控制点2（硫酸铜区）控制点2（硫酸铜区域）是由25个镀槽组成的环形的镀槽，单个的控制难以安装集气罩，为了不影响工艺操作，有害气体不经过人的呼吸区。镀槽上部废气收集采用的是上吸式排气罩。风量的计算公式如下：1.=KPHVxm3s式中P一排风罩敞开面的周长，m：H一罩口至有害物源的距离，m；Vx-边缘控制点的控制风速，m/s：K一考虑沿面度分布不均匀的安全系数，通常取K=1.4。排气罩的尺寸与硫酸铜镀槽的尺寸相当，则周长为P=41.84m0排气罩尽量地靠近镀槽，假定空隙高度H=0.5m0对于有害的气体，Vx=0.3mSoK取1.41.=1.4X41.84X0.5X0.3=8.7864m3s=31631.04m3h。控制点2（硫酸铜）的排风量以31650n?/h计算。c、 控制点3（镀络区）镀铭6臂，共6个槽，每个槽平面尺寸约为1800X76OnIm。7个槽的平面尺寸为1800X456Onlm,槽的周长为12.72m。镀槽上部废气收集采用的是上吸式排气罩。风量的计算公式如下：1.=KPHVxm3s排气罩的尺寸与镀铭区镀槽的尺寸相当，则周长为P=12.72m°排气罩尽量地靠近镀槽，假定空隙高度H=O.5m°对于有害的气体，Vx=0.3msoK取1.41.=1.4×12.72×0,5×0.3=2.6712m3s=9616.32m3h。控制点3（镀倍区）的排风量以IoOOom3h计算。d、 控制点4（脱挂区）控制点4（脱挂区域）是由环形的单镀槽组成，整体安装集气罩有障操作及设备正常运行，为了不影响工艺操作，有害气体不经过人的呼吸区。可采用全封闭上吸式排风罩，风量的计算公式如下：1.=KPHVxm3s式中P一排风罩敞开面的周长，m；H一罩口至有害物源的距离，m；Vx-边缘控制点的控制风速，m/s；K一考虑沿高度分布不均匀的安全系数，通常取K=I.4。排气罩的尺寸与脱挂区镀槽的尺寸相当，则周长为P=38.00m0排气罩尽量地靠近镀槽，假定空隙高度H=0.5m.对于有害的气体，Vx=0.3mSoK取1.41.=I.4X38.00×0.5X0.3=7.98m3s=28728m3h。控制点2(硫酸铜)的排风量以28800n?/h计算。综上所述，局部设备排风量合计：Q局部二13000+31650+10000+28800=83450m3hB、 车间的环境排风量车间的排风量为局部设备排风量与环境排风的总合。故车间的环境排风量为：Q环境排风二Q排总-Q局部二133824-83450=503747h车间的环境排风量按5037411)3h计算。3、 设备的选择(1)鲜风系统车间所需的鲜风量较大，如果采用单台风机，一是风机的功率较大，二是进风不均匀，不利于鲜风的均匀分布。故设计采用2个风机从2个进风管进风。总的鲜风量为157440m7h0A：鲜风机采用普通离心通风机：型号：4-72-13Nq16B转速：5000rmin流量：5712079950m7h全压：967766Pa功率：30kW数量：2台B：风管为了减少噪声，风管内的风速采用16ms计算。鲜风气体从车间外部取鲜风，气体中酸碱性气体较少，故可选用锌铁管，车间内部，采用刷油漆防腐。风机位于厂房楼顶，风管由厂房外墙进车间内部，在人行通道的下方布置鲜风管。主风管尺寸为1200X1200,因风量较大，风管较长，在车间内部送风段可采用分段递减的方法送风，车间内部的送风段总长约80m,共分四段，40个送风口，每段布置10个送风口。主风管送风量约为80000h,每个送风口送风量约为2000r7h,统一采用600X600的送风口，送风口平均风速约L5411i7s,每一鲜风管的计算如下表：参数第一段第一段第二段第四段风管内的风量（m>h）80000600004000020000风管的尺寸（mm）1200×12001200X9001000X700700X700长度（In）21202018排风口数量（个）10101010排风量（113h）20000200002000020000（2）排风系统A、 局部排风系统氟化铜区氟化铜区主要所排出的气体为碱性气体，排气量为13000m3ho废气需要治理，采用AJP-L立式喷淋塔，塔体位于楼顶，选和PP材质。楼面以上的废气管道采用PP管，楼面以下的管道采用PVC管。风机采和玻璃钢风机。主要设备选型如下：净化塔：型号：AJP-I.2L材质：PP=12mm压力损失：800IoOoPa尺寸：1600X4100附件：循环水泵选用塑宝SP-40DK25VF风机：（玻璃钢风机）型号：4-72-13N7C转速：1450rmin流量：1060321204113h全压：1550985Pa功率：IIkW数量：1台风管：楼面以上的风管采用PP材质，=6mm的600的PP风管，长度估算IOmo车间内部采用600的PVC风管。长度估算30m。集气罩：集气罩采用透明PVC结构，尺寸为1.8X6.84°吸气罩三面用PVC板封住，一面敞开，整个做成一锥形。硫酸铜硫酸铜区主要所排出的气体为酸性气体（FLSO。，排气量为31650m3ho废气需要治理，采用AJP-L立式喷淋塔，塔体位于楼顶，选和PP材质。楼面以上的废气管道采用PP管，楼面以下的管道采用PVC管。风机采用玻璃钢风机。主要设备选型如下：净化塔：型号：AJP-3.5W材质：PP=12mm压力损失：600800Pa尺寸：3200×2600×3000附件：循环水泵选用塑宝SP-40DK25VF风机：（玻璃钢风机）型号：4-72-13No9C转速：1250rmin流量：2541535573m'h全压：19221520Pa功率：22kW数量：1台风管：楼面以上的风管采用PP材质，=8mm的100O的PP风管，长度估算IOn1。车间内部采用中IOoO的PVC风管。长度估算30m。集气罩:集气罩采用透明PVC结构，尺寸为6mX17.5X4m。整个硫酸铜镀槽全部用透明的PVC板封闭做成吸气罩，便于安装。镀铭区镀铭区主要所排出的气体为酸性气体，排气量为IOoOOnfh0废气需要治理，采用AJP-L立式喷淋塔，塔体位于楼顶，选和PP材质。楼面以上的废气管道采用PP管，楼面以下的管道采用PVC管。风机采和玻璃钢风机。主要设备选型如下：净化塔：型号：AJP-I.OL材质：PP=12mm压力损失：800100OPa尺寸：1500X4000附件：循环水泵选用塑宝SP-40DK25VF风机：（玻璃钢风机）型号：4-72-13N27C转速：1450rmin流量：1060321204113h全压：1550985Pa功率：IIkW数量：1台风管:楼面以上的风管采用PP材质，8=6m的550的PP风管，长度估算IOmo车间内部采用550的PVC风管。长度估算30m。集气罩：集气罩采用透明PVC结构，尺寸为1.8mX456°吸气罩三面用PVC板封住，一面敞开，整个做成一锥形。脱挂区脱挂区主要所排出的气体为酸性气体（MSOJ,排气量为28800m3ho废气需要治理，采用AJPT立式喷淋塔，塔体位于楼顶，选和PP材质。楼面以上的废气管道采用PP管，楼面以下的管道采用PVC管。风机采和玻璃钢风机。主要设备选型如下：净化塔：型号：AJP-2.5W材质：PP=12mm压力损失：600800Pa尺寸：3200×2400×2400附件：循环水泵选用塑宝SP-40DK25VF风机：（玻璃钢风机）型号：4-72-13No7C转速：1600r/min流量：1169823397h全压：1890-1199Pa功率：15kW数量：1台风管：楼面以上的风管采用PP材质，=8m的800的PP风管，长度估算IOm0车间内部采用中800的PVC风管。长度估算30m。集气罩：集气罩采用透明PVC结构，尺寸为3.5mX15X4m0脱挂区整个区域完全封闭，在进、出料口处留出缺口，方便操作。B、 环境排风系统环境所需的排风为50374113h,车间所需的鲜风量较大，如果采用单台风机，一是风机的功率较大，二是进风不均匀，不利于排风。故设计采用4个风机用四段管排风。A：环境排风机采用玻璃钢离心通风机：型号：4-72-12Ns8C转速：1250rmin流量：1364325297m3
