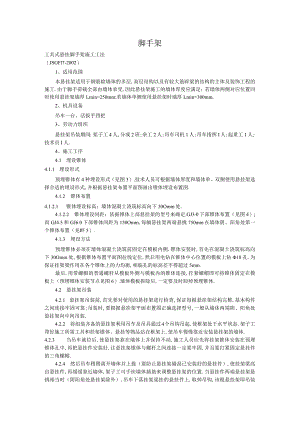

脚手架工具式悬挂脚手架施工工法（JSGFl7-2002）1、适用范围本悬挂架适用于钢筋睑墙体的多层,高层结构以及有较大筋碎梁的结构的主体及装饰工程的施工.由于脚手荷载全部由墙体承受,因此悬挂架施工的墙体厚度应满足：若墙体两侧对应位置同时使用悬挂架墙厚Lmin=250mm;若墙体单侧使用悬挂架时墙厚Lmin=300mm.2、机具设备吊车一台、活扳手四把3、劳动力组织悬挂架吊装期间：架子工4人,分成2班;杂工2人;吊车司机1人;吊车指挥I人;起重工1人;技术员I人.4、施工工序4.1 埋设锥体4.1.1 埋设形式预埋锥体有4种埋设形式（见图3）.技术人员可根据墙体厚度和墙体单、双侧使用悬挂架选择合适的埋设形式,并根据悬挂架布置平面图画出锥体埋设布置图.4.1.2 锥体布置4.1.2.1 锥体埋设标高：墙体混凝土浇筑标高向下30Omm处.4.1.2.2 锥体埋设间距：依据锥体上部悬挂架的型号来确定.GJ30下部锥体布置（见图4）;而GJ4.5和GJ6.0下部锥体间距为150Omm,每幅悬挂架两端悬挑750mm在墙体阴、阳角处第一个锥体布置（见衅5）.4.1.3 埋设方法预埋锥体必须在墙体混凝土浇筑前固定在模板内侧.锥体安装时,首先在混凝土浇筑标高向下30Omm处,根据锥体布置平面图拉线定位,然后用电钻在锥体中心位置的模板上钻18孔.为保证挂架梁作用在各个锥体上的力均衡,相临孔的标高差不得超过5mm.最后,用带螺帽的普通螺杆从模板外侧与模板内的锥体连接,拧紧螺帽即可将锥体固定在模板上（预埋锥体安装节点见图6）.墙体模板拆除后,一定要及时卸掉预埋锥体.4.2 悬挂架吊装4.2.1 悬挂架吊装前,首先要对使用的悬挂架进行检查,保证每根悬挂架结构完整,基本构件之间连接牢固可靠;吊装时,要根据悬挂架平面布置图正确选择型号,一般从墙体两端阴、阳角处悬挂架向中间吊装.4.2.2 将组装齐备的悬挂架利用吊车及吊具通过4个吊钩吊起,使框架处于水平状态.架子工带好施工所需工具和挂架锥体、悬挂等物品站在框架上,使吊车慢慢靠近安装悬挂架的墙体.4.2.3 当吊车就位后,使悬挂架靠在墙体上并保持不动,施工人员应先将挂架锥体安装在预埋锥体孔中,再把悬挂件安装好.注意挂架锥体与螺杆之间连接一定要牢固,并且要打紧固定悬挂件的三角螺帽.4.2.4 然后吊车稍稍离开墙体并上提（要防止悬挂架碰刮已安装好的悬挂件）,使挂架梁高出悬挂件,再缓缓靠近墙体,架子工可手扶墙体插筋来调整悬挂架的位置.当悬挂件两端悬挂架悬挑相当时（阴阳角处悬挂架除外）,吊车下落挂架梁挂的悬挂件上,取掉吊钩,该根悬挂架即吊装完毕.4.3 安装抗倾覆板当整段墙体的悬挂架吊装完毕后,在墙体和框架之间墙铺设160X40木方,将抗覆板下部挂在悬挂件上,上部用铁傍与木方相连.4.4 悬挂架拆除、提升当需要施工上层楼板或墙体时,要对下层使用的悬挂架拆除、提升.拆除的顺序与安装顺序相反,注意不要将挂架锥体留在墙体中.如果墙体不需要装修时,应立即用膨胀水泥砂浆填补锥体孔.5、施工要点5.1 预埋锥体模板外侧拉杆螺帽一定要加垫板打紧,防止振捣混凝土时锥体松动、移位.5.2 预埋锥体安装前,锥体与混凝土的接触面要涂一层脱模剂,与模板的接触面要贴一圈海绵条,防止水泥浆渗入锥体螺杆孔.5.3 墙体拆模后,要及时卸掉预埋锥体.并根据气候情况正确选择养护措施进行养护,保证混凝土早期强度快速增长.当混凝土强度达到设计强度80%后,才可进行悬挂架吊装.5.4 挂架锥体和安装悬挂件的螺杆为专用配套产品,严禁用普通锥体和螺杆代替.5.5 抗倾覆板一定要安装到位,并和160?0木方固定在一起.6安全措施6.1 施工前,技术主管负责人应向安装、拆除和使用人员进行技术、安全交底,严格按照施工方案施工.6.2 架子工必须经过培训并取得架子工操作证,方可上岗操作.架子操作时,必须佩带安全帽,系好安全带.6.3 大风、大雾、大雨天气或夜间照明不足时,严禁进行悬挂架吊装.6.4 当两幅悬挂架之间有一定间距或缝隙时,应用跳板或胶合板进行封闭,并用铁丝固定在框架上.6.5 在每层悬挂架的端头、墙体阳角处和用跳板铺设的地方外侧无扶手栏杆,应用脚手钢管进行封闭.最后在框架和扶手栏杆上设置安全网.6.6 悬挂架承受荷载设计值为3KNm2,使用中严禁超载.并且严禁在阳角挂架悬挑处和铺设跳板的地方堆放重物.
