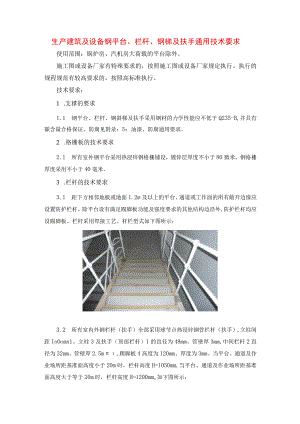

生产建筑及设备钢平台、栏杆、钢梯及扶手通用技术要求.docx

生产建筑及设备钢平台、栏杆、钢梯及扶手通用技术要求使用范围：锅炉房、汽机房大荷载的平台除外。施工图或设备厂家有特殊要求的，按照施工图或设备厂家规定执行。执行的规程规范有较高要求的，按照高标准执行。技术要求：1 .支撑的要求1.1 钢平台、栏杆、钢斜梯及扶手采用钢材的力学性能应不低于Q235-B,并具有碳含量合格保证。防腐见附录：5：油漆、防腐通用要求。2 .格栅板的技术要求2.1 所有室外钢平台采用热浸锌钢格栅铺设，镀锌层厚度不小于80微米。钢格栅厚度采用不小于40毫米。3 .栏杆的技术要求3.1 距下方相邻地板或地面1.2m及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆。除平台设有满足踢脚板功能及强度要求的其他结构边沿外,防护栏杆均应设踢脚板。栏杆采用焊接工艺。杆栏型式如下图所示：3.2 所有室内外钢栏杆（扶手）全部采用球节点热浸锌钢管栏杆（扶手）,立柱间距IoOomn1。立柱3及扶手（顶部栏杆）1的直径为48mm、管壁厚3mm,中间栏杆2直径为32mm、管壁厚2.5m,踢脚板4高度为120mm、厚度为3mm。当平台、通道及作业场所距基准面高度小于20m时，栏杆高度H=1050mm,当平台、通道及作业场所距基准面高度大于等于20m时，栏杆高度H=1200mmo如下图所示：单位为充米3立柱；4喝脚板，H栏杆高度.3.3 斜梯扶手5及立柱4的直径为48mm、管壁厚3mm,中间栏杆3直径为33.5mm、管壁厚2.5mm,立柱间距IOoOmm；当斜梯及中间平台距基准面高度小于20m时，栏杆高度h及扶手高度hz为105Omnb当斜梯及中间平台距基准面高度大于等于20m时，栏杆高度h及扶手高度hz为1200mm；踏步高r与踏步宽g的组合应符合g+2r=600(mm)的要求。相邻两踏步的前后方向重叠15mm；顶部踏步的上表面应与平台平面一致，踏步与平台间应无空隙。如下图所示：注：1一踏步；2一梯梁；3中间栏杆；4一立柱；5一扶手；H一梯高；L-梯跨；瓦一栏杆高；Ih一扶手高；a一梯子倾角；r一踏步高；g一踏步宽。4.钢梯的技术要求4.1 所有钢斜梯踏步全部采用长30mm宽5mm厚花纹钢板制作的防滑突缘的热浸锌钢格栅踏步；踏步与梯梁全部采用镀锌螺栓连接。如下图所示：4.2 斜梯内侧净宽度单向通行的净宽度为60OnIn,经常性单向通行及偶尔双向通行净宽度为800mm,经常性双向通行净宽度为100Ommo4.3直爬梯采用国标02J401钢梯图集，超过6米设护笼顶端构造，高度不超过图集要求。在各种情况下，电厂钢结构和设备（包括内部涂漆）须按防护涂料协会或SSPC（即以前的钢结构油漆委员会）规定的标准和规范，或同等规范或标准涂上保护漆和/或进行表面保护处理。其它要求遵照固定式钢梯及平台安全要求（GB4053-2009）执行。色彩应满足玻雅项目色彩统一规定。设备钢梯色彩尽量与附近钢结构色彩统一。
