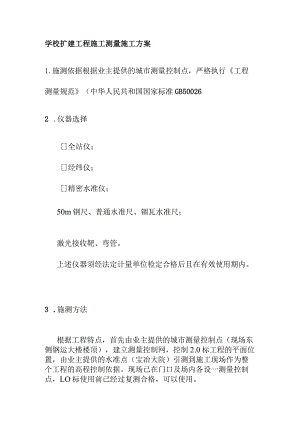

学校扩建工程施工测量施工方案.docx

学校扩建工程施工测量施工方案1.施测依据根据业主提供的城市测量控制点，严格执行工程测量规范（中华人民共和国国家标准GB500262 .仪器选择全站仪；经纬仪；精密水准仪；50m钢尺、普通水准尺、锢瓦水准尺；激光接收靶、弯管。上述仪器须经法定计量单位检定合格后且在有效使用期内。3 .施测方法根据工程特点，首先由业主提供的城市测量控制点（现场东侧钢运大楼楼顶），建立测量控制网，控制2.0标工程的平面位置，由业主提供的水准点（宝冶大院）引测到施工现场作为整个工程的高程控制依据。现场已在门口及场内各设一测量控制点，LO标使用前已经过复测合格，可以使用。4 .高程控制以现场水准点为依据引测±0.0。0标高线，用钢卷尺量出楼层标高基准点后用水准仪定出轴线的标高。1、在一层设高程水平控制基准线，上部楼层标高均以控制线为准，用通长钢尺和水平仪进行标高传递。2、每层楼层内模板及支撑拆除清理后，每道墙面上均弹相对室内楼面+LOm线，作为装饰工程、门窗安装和水电安装的标高控制线。5 .沉降观测1、沉降需采用精密水准仪和锢瓦水准尺，进行观察时,使用固定观测工具，并事先经检定。人员宜固定，每次观测均需采用环形方法或往返闭合法当场进行检查，同一个观察点两次观察之差不得大于1mm。2、沉降观测的次数和时间，第一次观测应在观测点安装稳定后及时进行，根据规范要求，施工期间每施工一层观测一次，结构封顶后，每隔一个月观测一次，结构封顶六个月后，每隔半年观测一次，直至稳定。根据设计要求，本工程采用天然地基，下卧层是中等压缩性和高压缩性土层，需要多年才能完成沉降，因此需要进行长期沉降观测。3、沉降观测点设置在底层柱或构造柱上，为永久性观测点。6 .测量精度保证措施1、严格执行工程测量规范（中华人民共和国国标GB50026-93）o2、严禁使用未经检定的仪器和计量工具。3、所有测量数据反复检查，认真计算，测量成果表有仪器编号及测量人、计算人、审核人签名。4、所有测量控制点的埋设必须可靠牢固。
