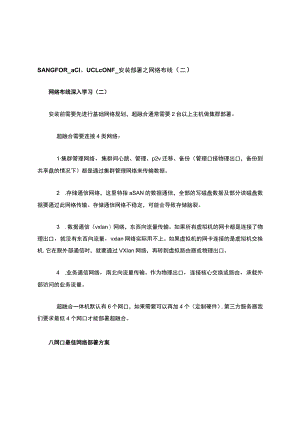

SANGFOR_aCI。UCLcONF_安装部署之网络布线（二）网络布线深入学习（二）安装前需要先进行基础网络规划，超融合通常需要2台以上主机做集群部署。超融合需要连接4类网络：1集群管理网络，集群间心跳、管理、p2v迁移、备份（管理口接物理出口，备份到共享盘的情况下）都是通过集群管理网络来传输数据。2 .存储通信网络，这里特指aSAN的数据通信，全部的写磁盘数据及部分读磁盘数据要通过此网络传输。存储通信网络不稳定，可能会导致存储脑裂。3 .数据通信（vxlan）网络，东西向流量传输。如果所有虚拟机的网卡都是连接了物理出口，就没有东西向流量，vxlan网络实际用不上。如果虚拟机的网卡连接的是虚拟机交换机,它在跟外部通信时，就要通过VXIan网络，再转到虚拟路由器或物理出口。4 .业务通信网络，南北向流量传输。作为物理出口，连接核心交换或路由，承载外部访问的业务流量。超融合一体机默认有6个网口，如果需要可以再加4个（定制硬件）,第三方服务器我们要求最低4个网口才能部署超融合。八网口最佳网络部署方案接入层交换机集群通信及管理存储通信上面是高可靠的方案,没有单点故障,任I可一台服务器、交换机故障都不影响业务。方案J3Q所有主机eth连接到一台交换机用作集群管理和通信。/该交换机故障时集群分裂，无法管理，虚拟机M爆可以正常运行.所有主机eth2和eth3做端口聚合连接到一台交换机，用作VXLAN通信。3该交换机故陞时，虚拟机东西向访问中断.所有主机eth4和eth5连接到一台交换机,用作虚拟存储通信。，该交换机故障时，虚拟存储无法访问，业务中断.所有主机eth6和eth7连接到一台交换机，用作虚拟机业务通信。该交换机故障时，虚拟机南北向访问中断,业务中断。*效果如下：六网口最佳网络部署方案管理PC真群通信及管理，所有主机的NlC。方案Q缺点*所有主机ethl、eth2和eth3做端口聚合连接到一台交换机，员用作VXLAN通信和业务通信。该交换机故障时，虚拟机无法跟外部通信.所有主机eth4和eth5连接到一台交换机,用作虚拟存储通信。/该交换机故障时，虚拟存储无法访问，业务中断.
