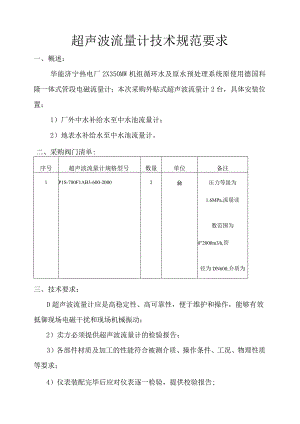

超声波流量计技术规范要求.docx

超声波流量计技术规范要求一、概述：华能济宁热电厂2X350MW机组循环水及原水预处理系统原使用德国科隆一体式管段电磁流量计；本次采购外贴式超声波流量计2台，具体安装位置：1）厂外中水补给水至中水池流量计；2）地表水补给水至中水池流量计。二、采购阀门清单:序号超声波流量计规格型号数量单位备注1P1S-780F1AB3-600-20002台压力等级为1.6MPa,流量读数范围为0"2000m3h,管径为DN600,介质为生活,流向：水平，温度：常温；三、技术要求：D超声波流量计应是高稳定性、高可靠性，便于维护和操作，能够有效抵御现场电磁干扰和现场机械振动；2）卖方必须提供超声波流量计的检验报告；3）各部件材质及加工的性能符合被测介质、操作条件、工况、物理性质等要求；4）仪表装配完毕后应对仪表逐一检验，提供校验报告;5）流量探头：外贴式传感器；6）防护等级：潜水型IP68；7）精度等级：±1.0级；8）供电电压：AC220V；9）介质温度：常温；10）环境温度：-20-80oC;11）相对湿度:35%-90%RH;12）现场液晶显示表头；13）流量计安装时确保管道内正常过水不影响生产运行；14）超声波流量计分体式表头配不锈钢仪表防护箱；15）信号电缆15米;16）厂家负责安装调试；17）超声波电磁流量计需选用科隆、SIEMENS日本横河、韩国PULSE或同等品牌及以上的原装进口产品，供货商供货时必须提供海关报关单、原产地证明等相关资料。四、交货期、交货地点：要求2023年4月1日前完成备件交货；交货地点：电厂仓库。五、质保期：质保期：应能提供两年质保，使用寿命不低于十年，以外贴式超声波流量计安装并投入使用时间计，质保期内产品有任何质量问题供方24小时应到场，无偿进行解决处理，直至更换新超声波流量计备件。质保期从维修和更换部件后，设备性能验收合格之日起重新算起。六、技术资料：1、投标方在供货随产品到货提供产品相关技术资料;2、采购相关货品的合格证。
