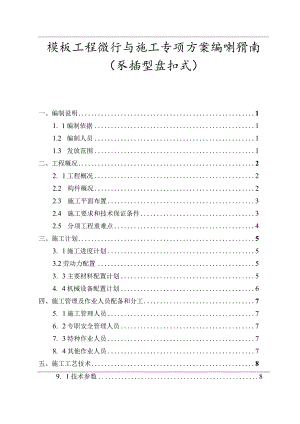

模板工程微行与施工专项方案编喇猾南（豕插型盘扣式）一、编制说明11. 1编制依据11.2 编制人员11.3 发放范围1二、工程概况22. 1工程概况22.2 构件概况22.3 施工平面布置32.4 施工要求和技术保证条件32.5 分项工程重难点4三、施工计划53. 1施工进度计划53.2劳动力配置53. 3主要材料配置计划54. 4机械设备配置计划6四、施工管理及作业人员配备和分工75. 1施工管理人员76. 2专职安全管理人员77. 3特种作业人员78. 4其他作业人员7五、施工工艺技术89. 1技术参数89.2 工艺流程159.3 施工方法与操作要求159.4 操作要求17六、验收要求1910. 1验收标准1910.2 收程序及人员2010.3 收内容20七、施工保证措施2211. 1安全保证措施227 .2环境及职业健康管理保证措施228 .3监测监控措施22八、应急处置措施248. 1目的2412. 2应急组织机构及职责248.3应急措施24九、计算书2713. 1计算原则279.2主要荷载取值28十、相关施工图纸29一、编制说明1.1 编制依据序号类别名称（规范如有更新须作相应更改）1标准规范混凝土结构工程施工质量验收规范GB50204-20152建筑结构荷载规范GB50009-20123钢管脚手架扣件GB/15831-20064建筑施工高处作业安全技术规范JGJ80-20I65建筑施工安全检查标准JGJ59-20116建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-20107建筑施工脚手架安全技术统一标准GB51210-201689相关文件*工程施工合同文件10*施工图纸、图纸会审、设计变更及交底记录等11*工程施工组织设计12中建五局现场施工红线管理规定1314法律法规中华人民共和国建筑法（国家主席令第91号）15中华人民共和国安全生产法（国家主席令第70号）16建设工程安全生产管理条例（国务院令第393号）17危险性较大的分部分项工程安全管理办法（2018住建部37号令）1819验算软件PKPM安全计算软件，品茗安全V12.31.2 编制人员序号编制人职务编制时间1张三项目总工程师2019.1.121.3 发放范围序号单位部门1公司/分公司工程管理部、技术质量部、安全部2项目部工程部、技术部、质量部、女士口”、口约部3二、工程概况2.1工程概况工程概况一览表项目内容工程组成由*层地卜.室、*栋高层组成，总建筑面积*一单位工程塔楼（*栋）裙楼（*栋）地下室（*栋）结构形式框架一核心筒框架框架一剪力墙建筑总高度99.9m17.6m12.5m总层数/标准层层数地上*层、地下*层地上*层、地下*层地下*层标准层层高3.9m3.9m其他情况2.2构件概况*栋主要结构构件一览表说明：对构件进行分类并自行编号，计算选型构件应为同类型构件中最大构件，墙、柱、梁、板构件计算选型数量分别不超过4个。构件名称构件编号构件截面形状计算及图纸选型构件截面尺寸模架高度同类构件截面尺寸（与计算选型同类型构件）墙墙1矩形250mm厚3.0m250mm厚、20Omm厚；墙*柱柱1矩形0.4×0.4m3.0m0.4×0.4m；柱*梁梁1矩形350×800mm2.2m350×800mm：350×700mm；梁*板板1矩形120mm厚2.9m120mm100mm厚；板*栋（或地下室）主要结构构件一览表构件名称构件编号构件截面形状计算及图纸选型构件截面尺寸模架高度同类构件截面尺寸（与计算选型同类型构件）2.3施工平面布置（根据项目策划及施工组织设计，列表或使用CAD图纸进行区段划分。按照地下室后浇带、楼栋、劳务分区、塔吊布置、开发节奏及材料周转等综合考虑。）根据后浇带和现场实际情况，地下室施工阶段共划为5个分区，施工顺序为1区、2区f3区f5区f4区。图3.3地下室施工区域划分图（1区为主楼）地下室施工阶段配置3套水平模板和1套竖向模板。1区（主楼）模板在地下室施工完成后周转到地上部分，2区模板周转到3区，再周转到4、5区，最后周转到地上裙楼。主楼地上部分除利用地下室周转上来的模板外，另配1套新水平模板和2套竖向模板。2.4施工要求和技术保证条件（1）施工要求序号现场准备1划分好现场施工区域，将施工层的杂物清理干净2保护好工程轴线控制桩、控制点、半永久性水准点和坐标点，并组织技术人员对施工区域情况进行检查、验收3现场加工场地合理安排，各种材料、设备及构配件堆放场地均合理安排；4模板、木彷、架管等材料进场，按规格、大小堆放整齐，并标识；对模板进行加工制作配置模板加工工具应完备5临时供水、供电管线敷设及配电箱设置应全部到位并完成测试；6施工机械设备的久违、调试等7上道工序完成，并达到合格移交下道工序的条件8(2)技术保证条件序号技术准备1项目总工组织施工员、班组长熟悉图纸、会审纪要、设计变更、规范、标准、图集等技术资料，所有相关会审纪要、设计变更必须按公司要求标注在施工图上2编制施工方案，按规定进行论证、审批；对管理人员进行模板技术交底，施工员对劳务班组进行技术、质量、安全交底3计量器具的送检和校正；4轴线及墙柱定位线、支模架控制标高的复核；5施工前提前熟悉图纸以及本方案,找出高支模区域,按方案要求进行不同的加固处理;6钢管、扣件、木彷、模板等材料的合格验收；7模板加工前班组长应进行模板放样，经专业工长审核无误后方可进行加工.对各段墙柱模板尺寸，应按模板规格配备一定数量的标准长度模板，再根据墙柱尺度确定剩余K咬模板，半成品加工完成后清点数量核对模板尺寸。拼装前要对模板进行背面编号，以便周转使用安装时能对号入座；82. 5分项工程重难点本工程重难点分析如下表(可无)。序号重难点分析1定型化承插型模板支撑体系施工前需对杆件、配模进行深化，并在现场由专业工人进行安装。2关键部位模板支设降板50mm、35Omm位置吊模施工；梁下挂板施工；屋面设备基础一次浇筑成型3三、施工计划3. 1施工进度计划本工程施工进度计划如下:施工段开始时间结束时间工期（天）A-I区2019年1月1日2019年1月15日15A-2区2019年1月10日2019年1月25日15B-I区2019年1月1日2019年1月15日15B-2区2019年1月10日2019年1月25日151#楼2019年1月10日2019年1月20日103.2劳动力配置根据施工安排，划分为*个木工班组，各阶段工种人数如下表所示:工种劳动力配置人数地下室阶段主体结构阶段木工*架子工*普工*电工*3. 3主要材料配置计划机械名称型号数量进场说明覆膜竹胶板915X1830X15(18)mm厚根据进度计划、分区分段、周转情况对材料分批进场数量、时间进行说明钢管（承插式）48×3.2mm木榜50×100mm矩形钢管（仅用于5cm高吊模）50×60mm可调底托、可调顶托槽钢高强对拉螺栓（含止水螺杆）：144. 4机械设备配置计划机械名称型号数量进场说明塔吊QTZ5513*台*时间由项目部配置到位圆盘锯DJ-500*台*时间由劳务分包配置到位木工刨床*台*时间由劳务分包配置到位电动钻Z512B-1Z41I6*台*时间由劳务分包配置到位手提锯*台*时间由劳务分包配置到位四、施工管理及作业人员配备和分工5. 1施工管理人员序号姓名岗位小组职务岗位职责（模板工程施工）1张三项目经理组长全面负责模板施工。2李四生产经理副组长负责模板施工过程中的质量、安全，材料、人力等资源的组织，参与模板支撑体系验收。3*项目总工副组长负责模板施工前方案编制，负责模板施工过程中的安全技术交底，组织模板支撑体系验收。4*技术员组员参与模板施工前方案编制，参与模板施工过程中的安全技术交底，参与模板支撑体系验收。5*质量员组员*6*木工班长组员*74.2专职安全管理人员序号姓名管理岗位岗位职责1张三安全总监*2李四安全主管*3*安全员*84. 3特种作业人员序号工种姓名特种作业证证号特种作业证有效期1架子工*2*3电工*4*4.4其他作业人员工种人数工种人数木工*杂工*五、施工工艺技术5. 1技术参数5.1.1 模架选型概述梁板支撑架采用定型化承插型盘扣式模板支撑体系，局部（如边梁、吊模、设备基础下加密等位置）采用普通支模架予以补强。梁板模板面板、主龙骨、次龙骨使用普通覆面木胶合板、木彷、钢管、对拉螺栓进行加固。柱模板使用普通覆面木胶合板、木彷、型钢、对拉螺栓进行加固。剪力墙模板使用普通覆面木胶合板、钢管、对拉螺栓进行加固。5.1.2 模架选型及材料要求承插型模架选型，主要是立杆和水平杆的模数要求。承插型模架选型采用定型化承插型盘扣式模板支撑体系，局部（如边梁、吊模、设备基础下加密等位置采用普通支模架
