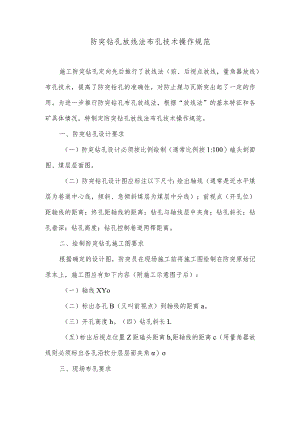

防突钻孔放线法布孔技术操作规范.docx

防突钻孔放线法布孔技术操作规范施工防突钻孔定向先后推行了放线法（前、后视点放线，量角器放线）布孔技术，提高了防突钻孔的准确性，对防止煤与瓦斯突出起了一定的作用。为进一步推行防突钻孔布孔放线法，根据“放线法”的基本特征和各矿具体情况，特制定防突钻孔放线法布孔技术操作规范。一、防突钻孔设计要求（一）防突钻孔设计必须按比例绘制（通常比例按1:100）磕头剖面图、煤层层面图。（二）防突钻孔设计图应标注以下尺寸：绘出轴线（通常是近水平煤层为巷道中心线，倾斜、急倾斜煤层为煤层中分线）；前视点（开孔位）距轴线的距离；终孔距轴线的距离；钻孔与轴线层中夹角；钻孔斜长；钻孔垂深；钻孔高度；钻孔控制巷道两帮距离。二、绘制防突钻孔施工图要求根据确定的设计图，防突员在现场施工前将施工图绘制在防突原始记录本上，施工图应有如下内容（附施工示意图于后）：（一）轴线XYo（二）标出各孔B（又叫前视点）到轴线的距离a。（三）开孔高度h。（四）钻孔斜长L（五）标出后视点位置Z距磕头距离b,距轴线的距离c（用量角器放线则必须标出各孔沿软分层层面夹角）o三、现场布孔要求（一）工具：皮尺或圈尺、麻绳（用量角器放线还需带量角器）。（二）标出轴线。（三）标出开孔位置。（四）标出后视点，并在该点挂一铅垂线。（五）确定倾角。根据磕头和附近已揭露煤岩层倾角确定前方煤层倾角。
