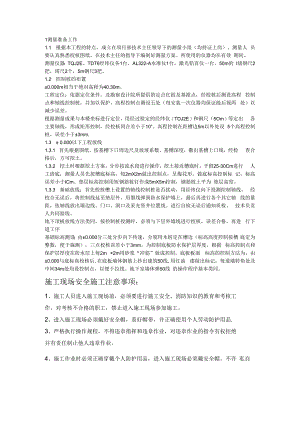

测量准备工作技术交底.docx

1测量准备工作1.1 根据本工程的特点，成立在项目部技术主任领导下的测量小组（均持证上岗）。测量人 员要认真熟悉校核图纸，在技术主任的指导下编制好测量方案。所使用的仪器均在有效 期间。测量仪器：TQJ2E、TDT6经纬仪各1台，AL322-A水准仪1台，激光铅直仪一台，50m的 I级钢尺2把，塔尺2个，5m钢尺3把。1.2 控制桩的布置±0.000m相当于绝对高程为40.30m。工程定位：依据定位条件，及勘察设计院所提供的定点红桩及基准点，经校核后测设高程 控制点和轴线控制桩，并加以保护，高程控制点测设五处（每安装一次仪器均保证能后视两 处）以减少误差。根据测量成果与本楼坐标进行定位，用经过检定的经纬仪（TDJ2E）和钢尺（5Om）等定出 各主要轴线，形成矩形控制，经校核闭合差小于10”。高程控制在距槽边5m以外处设 5个高程控制桩，误差小于±3mm.1.3 ± 0.000以下工程放线1.3.1 首先根据图纸，按基槽下口周边尺及放坡系数、基槽深度，撒出基槽上口线，经检 查合格后，方可挖土。1.3.2 挖土时根据挖土方案，分步按流水段进行操作，挖土接近槽底时，予留25-30Cm进行 人工清底，测量人员先按槽底标高，每2mX2m做出控制点，呈梅花形，做底标高控制标 记，标高误差小于ICm。垫层标高控制用短钢筋桩钉作成5mX5m控制，钢筋桩上平为 垫层高度。1.3.3 基础放线：首先校核槽上设置的轴线控制桩是否扰动，用经纬仪向下投测控制轴线， 经校合无误后，将控制线延至垫层外，用墨线弹到防水保护墙上，最后再进行各个其它轴 线的量距，依轴线放出墙边线、门口、洞口及采光竖井位置线。进行自检无误后通知质检、 技术负责人共同验线。地下顶板放线方法类同，按控制桩投测时，必须与下层外墙线进行校核，误差合格，再进 行下道工序基础标高测设：由±0.000分三处分步向下传速，分别用木桩定在槽边（标高高度控制按槽 底定为整数，便于施测），三点校核误差小于3mm。为控制底板防水保护层厚度，根据 标高控制点和保护层厚度在防水层上每2m ×2m用砂浆“冲筋”做成控制，底板板面 标高的控制方法为，由±0.000与底标高校核后,在底板墙体钢筋上抄出建筑50线,用红油 漆做出标记，每道墙转角处及中间34m处均设控制点，以便于拉线。地下室墙体弹50线 的操作程序基本类同。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。
