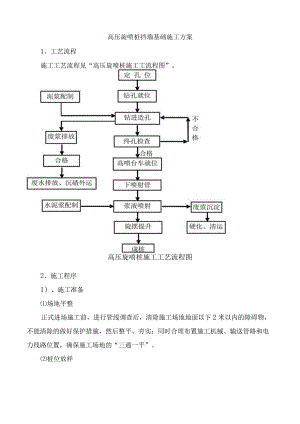

高压旋喷桩挡墙基础施工方案1、工艺流程施工工艺流程见“高压旋喷桩施工工流程图”。高压旋喷桩施工工艺流程图2、施工程序1）、施工准备场地平整正式进场施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后,用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，其误差不大于2cm,在高喷灌浆轴线拐弯处应设固定桩，同时在施工轴线5IOn）范围设控制桩。修建排污和灰浆拌制系统旋喷桩施工过程中将会产生1020%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在开挖基坑时一并运走。沉淀和排污统一纳入全场污水处理系统。灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。2）、钻机就位本项目拟采用2台MGJ-50钻机引孔造孔，钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在IOmm以内，钻孔垂直度误差小于L5%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。3）、引孔钻进把钻机移至钻孔位置，对准孔位用水平尺掌握机台水平，立轴垂直、垫牢机架、钻机的垂直度满足精度要求，经技术人员验测合格后方可开钻。如发现钻机倾斜，则停机找平后再开钻。钻进过程中，遇到异常情况及时查明原因，采取相应措施，对地层变化、颗粒大小、硬度等要详细记录，钻孔结束后，由技术人员进行质量检查，合格后方可移位进行下一个孔的钻进。4）、下喷射管本项目拟采用1台XPB-900喷射台车，将喷射台车移至成孔处，先在地面进行浆、气试喷，检查各项工艺参数符合设计要求后将喷射管下至设计深度，经现场质检人员检查认可后方可进行高喷灌浆施工，喷射过程中如遇特殊情况，如浆压过高或喷嘴堵塞等，应将喷射管提出地面进行处理，处理好后再进行施工。5)、喷浆材料及制浆采用42.5普通硅酸盐水泥搅制浆，水泥应为新鲜无结块，通过O.08mm方孔筛的筛余量为W5%,每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。旋喷桩每延米水泥含量大于250kg。旋喷桩必须满足建筑地基处理技术规范(JGJ79-2002),旋喷桩用水满足混凝土搅拌用水(JGJ63-89)要求，水灰比为L按设计配比进行浆液搅制，在制浆过程中应随时测量浆液比重，每孔高喷灌浆结束后要统计该孔的材料用量。浆液用高速搅拌机搅制，拌制浆液必须连续均匀，搅拌时间不小于30S,一次搅拌使用时间亦控制在4h以内。6)、喷射提升当喷射管下至设计深度，开始送入符合要求的浆、气，待注入浆液冒出孔口时，按设计的提升方式及速度自下而上提升，直至提升到设计的终喷高程。喷射过程中，值班技术人员应随时检查各环节的运行情况，并根据具体情况采取下列措施：接、卸换管要快，防止塌孔和堵嘴；喷射因故障中断，应酌情处理：a、因机械故障，要尽力缩短中断时间，及早恢复灌浆；b、如中断时间超过1小时，要采取补救措施；c、恢复喷射时，喷射管要多下至少0.3m,保证凝结体的连续性。7)、回灌喷射结束后，随即在喷射孔内进行静压充填灌浆，直到浆面不再下沉为止,保证高喷防渗墙固结后墙顶标高，回灌浆液一般采用邻孔高喷冒浆静压充填。8)、记录施工中钻孔、高喷灌浆的各道工序应详细、及时、准确记录，所有记录需按要求使用统一表格。3、旋喷桩机械原理旋喷法施工是利用钻机把带有特殊喷嘴的注浆管钻进至地层的预定位置后,用高压脉冲泵，将水泥浆液通过钻杆下端的喷射装置，向四周以高速水平喷入土体，借助流体的冲击力切削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以一定的速度旋转，一面低速徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度的桩体，从而使地层得到加固。二重管是以二根互不相通的管子，按直径大小在同一轴线上重合套在一起,用于向土体内分别压入气、水、浆液。内管由泥浆泵压送25MPa左右的浆液；中管由高压泵压送20MPa左右的高压水；外管由高压机压送0.6Mpa-0.8MPa的压缩空气。空气喷嘴套在高压水嘴外，在同一圆心上，二重管由回转器、连接管和喷头三部分组成。
