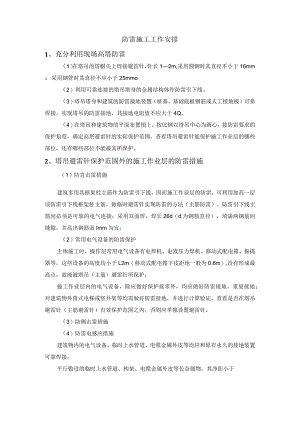

防雷施工工作安排.docx

防雷施工工作安排1、充分利用现场高塔防雷（1）在塔吊的塔帽尖上焊接避雷针，针长12m,采用圆钢时其直径不小于16mm；采用钢管时其直径不应小于25mmo（2）利用可靠连接的塔吊塔身的金属结构体作防雷引下线。（3）塔吊塔身和建筑的防雷接地装置（桩基、基础底板钢筋或人工接地极）可靠焊接，实现塔吊的防雷接地，其接地电阻值不应大于4Q。（4）在塔吊和建筑物的平面布置图上，按比例以塔吊中心为圆心，按防雷要求的保护角度，确定高塔避雷针的实际保护范围。查看塔吊避雷针能保护施工作业层的哪些部位，还有哪些部位不能被其所保护。2、塔吊避雷针保护范围外的施工作业层的防雷措施（1）防直击雷措施建筑多用其框架柱主筋作为防雷引下线，因而施工作业层的防雷，可利用加高一层该防雷引下线框架柱主筋，做临时避雷针实现防雷的方法（主筋防雷）。防雷引下线主筋间必须是可靠的电气连接：采用双面焊，焊长26d（d为钢筋直径），填满两钢筋间缝隙，并高出钢筋面Imm为宜；（2）常用电气设备的防雷保护主体施工时，操作层常用电气设备有电焊机、电渣压力焊机、移动式配电箱、振捣器等，这些设备的高度均小于L2m（移动式配电箱下皮距地一般为0.6m）,没有形成最高点，故能被塔吊（主筋）避雷针所保护；施工作业层内的电气设备，除应做好保护接零外，均应做好防雷接地、重复接地；对建筑物外附式电梯或竖井架等均需做好防雷接地，并进行计算验证，查看是否在塔吊避雷针（主筋避雷针）有效保护范围之内，否则应单独设置避雷针。（3）防侧击雷措施（4）防雷电感应措施建筑物内的电气设备、临时上水管道、电缆金属外皮等均应和原有永久的接地装置可靠焊接；平行敷设的临时上水管道、构架、电缆金属外皮等长金属物，其净距小于100mm时应采用金属线跨接，跨接点的间距不应大于30m；建筑物的防雷接地装置，其接地电阻值不应大于1。；（5）防雷电波侵入措施引入建筑物内的低压电气线路全线采用电缆直埋敷设，在入户端将电缆的金属外皮、预埋钢管等和建筑物的防雷接地装置可靠焊接；引入建筑物的临时上水管道采用埋地入户，在进出建筑物处均应和建筑物的防雷接地装置可靠焊接；在电源线路引入建筑物的总配电柜处装设过电压保护器，如放电间隙、避雷器或半导体器具等。3、组织管理措施（1）施工前由电工工长（技术员）负责向操作者进行书面技术交底，并设专人负责检查，确保防雷安全技术措施的落实。（2）雷雨天气时，严禁在露天施工作业层及钢结构的外围或近边作业，严禁有人在上面逗留。（3）施工作业层内移动式配电箱的高度不应超过1.2m;且用毕后电气设备宜设专人负责存放于塔吊避雷针的有效保护范围内。（4）施工作业层电气设备的电源必须设地面总开关（附带过电压保护器），保证下班或雷雨天气时，能切断施工作业层电气设备的电源，并设专人负责检查落实。（5）外悬挑架子的立杆搭设时，在施工作业层上的高度应满足相应的最小保护高度值，否则应按规定装设避雷针。（6）应定期不定期地检测防雷接地电阻值，并做好记录。（7）主体封顶后，应在每根框架柱防雷引下线处（建筑物易受雷击的部位）焊接避雷针。屋顶正式防雷措施完成前，严禁破坏临时防雷避雷针。（8）装修阶段也应注意做好各项防雷措施的落实与检查工作。
