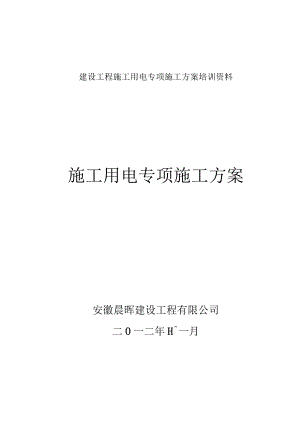

建设工程施工用电专项施工方案培训资料施工用电专项施工方案安徽晨晖建设工程有限公司二O一二年H一月施工临时用电方案东郡华府二期B标段工程工程；工程建设地点:定远县工业园区金山路西侧；属于框剪结构；地上18层；地下1层；建筑高度：57.5m；标准层层高：2.9m；总建筑面积：35000平方米；总工期：360天。本工程由定远五星置业有限公司投资建设，华汇工程设计集团有限公司设计，安徽盛世建设项目管理有限公司监理，安徽晨晖建设工程有限公司组织施工；由李纲担任项目经理，马宝林担任技术负责人。一、编制根据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1高压汞灯3262灰浆搅拌机UJlOO2.212.23插入式振动器ZX350.810.84直流电焊机AXl-165(AB-165)6165塔式起重机QTZ50511516载货电梯7高压汞灯JTl7.517.53268插入式振动器ZX350.810.89木工圆锯MJ10431310直流电焊机AX1-165(AB-165)61611塔式起重机QTZ505115112钢筋调直机GT4/1441413钢筋切断机QJ32-132614钢筋弯曲机GW4032615插入式振动器ZX250.810.816直流电焊机AX1-165(AB-165)616三、设计内容与步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各类埋地管线。(2)现场使用380V低压供电，设一配电总箱，内有计量设备，使用TNT系统供电。(3)根据施工现场用电设备布置情况，总箱进线使用导线空气明敷/架空线路敷设,干线使用空气明敷/架空线路敷设，用电器导线使用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，使用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻RW4Q。2、确定用电负荷：、高压汞灯Kx=0.6Cos=0.7tg=1.02PjS=0.6×6×1.1=3.96kWQjs=Pjs×tg=3.96×1.02=4.04kvar(2)、灰浆搅拌机Kx=0.5Cos=0.55tg=1.52PjS=0.5×2.2=1.1kWQjS=PjSXtg=1.1×1.52=1.67kvar(3)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.3×0.8=0.24kWQjS=Pjs×tg=0.24×1.02=0.24kvar、直流电焊机Kx=0.7Cos=0.6tg=1.33将Jc=50%统一换算到JCl=Io0%的额定容量Pn=6kWPe=nX(JcJCl)h2XPn=IX(0.5/1)1/2X6=4.24kWPjs=KxXPe=0.7X4.24=2.97kWQjs=Pjs×tg=2.97×1.33=3.96kvar(5)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc二40%统一换算到Jci=25%的额定容量Pn=51kWPe=nX(JcJCl)172XPn=1×(0.4/0.25)1/2×51=64.51kWPjs=Kx×Pe=0.85×64.51=54.83kWQjs=Pjs×tg=54.83×1.33=73.11kvar、载货电梯Kx=0.85Cos=0.6tg=1.33PjS=0.85X7.5=6.375kWQjS=PjSXtg=6.38×1.33=8.5kvar(7)、高压汞灯Kx=0.6Cos=0.7tg=1.02PjS=0.6×6×l.1=3.96kWQjs=Pjs×tg=3.96×1.02=4.04kvar(8)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=O.3×0.8=O.24kWQjs=Pjs×tg=0.24×1.02=0.24kvar(9)、木工圆锯Kx=O.65Cos=0.6tg=1.33PjS=O.65×3=1.95kWQjS=Pjs×tg=1.95×1.33=2.6kvar(10)直流电焊机Kx=O.7Cos=0.6tg=1.33将Jc=50%统一换算到JCl=IO0%的额定容量Pn=6kWPe=nX(JcJel)Iz2XPn=IX(0.5/1),z2×6=4.24kWPjs=Kx×Pe=0.7X4.24=2.97kWQjs=Pjs×tg=2.97×1.33=3.96kvar(11)、塔式起重机Kx=0.85Cos=0.6tg=1.33将Jc二40%统一换算到Jci=25%的额定容量Pn=51kWPe=n×(JcJci),z2×Pn=IX(0.4/0.25)1/2×51=64.51kWPjS=Kx×Pe=0.85×64.51=54.83kWQjs=Pjs×tg=54.83×1.33=73.11kvar(12)、钢筋调直机Kx=0.65Cos=0.7tg=1.02PjS=0.65×4=2.6kWQjs=Pjs×tg=2.6×1.02=2.65kvar(13)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X6=3.9kW(14)、钢筋弯曲机Kx=0.65Cos=0.7tg=1.02PjS=0.65×6=3.9kWQjS=Pjs×tg=3.9×1.02=3.98kvar(15)、插入式振动器Kx=0.3Cos=0.7tg=1.02PjS=0.3×0.8=0.24kWQjs=Pjs×tg=0.24×1.02=0.24kvar(16)、直流电焊机Kx=0.7Cos=0.6tg=1.33将Jc=50%统一换算到JCl=IO0%的额定容量Pn=6kWPe=nX(JcJel)Iz2XPn=IX(0.5/1)1/2×6=4.24kWPjS=Kx×Pe=0.7X4,24=2.97kWQjs=Pjs×tg=2.97×1.33=3.96kvar(17)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率PjS=Kx×Pjs=0.9x(3.96+1.1+0.24+2.97+54.83+6.38+3.96+0.24+1.95+2.97+54.83+2.6+3.9+3.9+0.24+2.97)=132.339kW总的无功功率Qjs=Kx×Qjs=0.9×(4.04+1.67+0.24+3.96+73.11+8.5+4.04+0.24+2.6+3.96+73.11+2.65+3.98+3.98+0.24+3.96)=171.269kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(132.3392+171.2692)1/2=216.441kVA总的计算电流计算IjS=Sjs(1.732×Uc)=216.441/(1.732X0.38)=328.857A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应参照平面图与系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设使用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为IOmIn2。(1)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02IjS=KxXPc/(Uc×Cos)=1×3(0.22×0.7)=19.48Aii)选择导线选择XV-4X70,空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备由于开关操纵2台用电器，开关的电流为Il19.48X2.00(台数):38.96Ao选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.55tg=1.52IjS=KxXPe/(1.732×Ue×Cos)=1×2.2(1.732×0.38×0.55)=6.08Aii)选择导线选择XV-4X10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmIn2,满足要求。iii)选择电气设备选择开关箱内隔离开关为Hkl-15/3,漏电保护器为DZ15L-10030o(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02IjS=KxXPc/(1.732XUcXCos)=1×0.8(1.732×0.38×0.7)=1.74Aii)选择导线选择XVTXlO,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmln2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3,其脱扣器整定电流值为Ir=16A,漏电保护器为DZ15L-100/30。(4)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取D：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KXXPe/(Ue×Cos)=1×4.24(0.38×0.6)=18.61Aii)选择导线选择XV-4X10,空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为IOmIn2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A,漏电保护器为DZ15LTOO/30。(5)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取D：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732XUe×Cos)=1×64.51(1.732×0.38×0.6)=163.36Aii)选择导线选择XV-4X70,空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(6)、载货电梯开关箱至载货电
