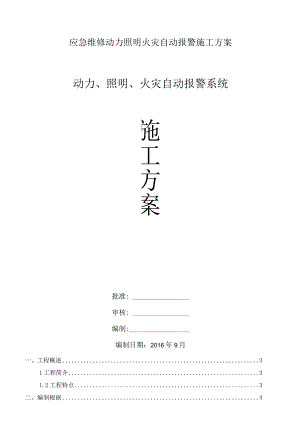

应急维修动力照明火灾自动报警施工方案.docx
应急维修动力照明火灾自动报警施工方案动力、照明、火灾自动报警系统施工方案批准:审核:编制:编制日期：2016年9月一、工程概述31工程简介31.2工程特点3二、编制根据4三、施工准备83. 1技术准备8四、季节施工措施94. 1雨季施工措施95. 2夜间施工措施10五、要紧施工方法及技术措施105.1 要紧施工工序如下105.2 要紧技术措施105.3 防雷接地安装18六、工程质量目标及保证措施201. 1工程质量保证体系责任分解206. 2进货检验217. 3隐蔽工程验收218. 4不合格产品操纵219. 5施工质量的关键技术措施2110. 6工程质量验收操纵流程2211. 6.单位工程质量验收操纵流程22七、工期保证措施23八、职业健康安全管理及保证措施25九、文明施工管理措施30十、交竣工及验收30一、工程概述1.1 工程简介1.1.1 工程名称：武隆县委人民大礼堂应急维修工程I .1.2工程地点：武隆县委人民大礼堂II 3建设单位：重庆市武隆县城乡进展（集团）有限公司1. 1.4监理单位：重庆华大建筑工程监理有限公司1.1. 5设计单位：重庆市全城建筑设计有限公司1.1 .6工程范围武隆县委人民大礼堂内应急照明配电、空调配电、防排烟配电、动力桥架、消防弱电桥架、照明桥架、室内配电箱安装等工程1.2 工程特点1.2.1 工期紧、操作面局限、材料供应受地区限制武隆大礼堂总建筑面积约2200m,建筑高度约15.5m,为钢筋混凝土框架结构，屋顶为球形钢架结构。电气安装部分工期紧、操作时间受限，安装难度增大；需要与通风、管道、设备、精装修等专业同时开展工作，故交叉作业频繁。为此，务必在施工准备阶段对项目的各个方面进行精心策划、准备，各类计划的编制满足施工进度的需要，在施工实施阶段科学编制总的施工进度网络计划及各项技术保证措施，合理配备各项资源，以此来保证工期的实现。1.2.2 质量要求高按照要求本工程定为优良工程。因此工程一次性合格率要求达到100%,优良率达80%以上。针对本工程的特点，建立项目质量责任制与考核评价体系，编制项目质量操纵计划，将过程质量操纵落实到每一道工序与岗位上。项目技术负责人定期组织具有资格的质检人员与内部质量审核员验证质量计划的实施效果，找出质量目标操纵中存在的问题与隐患，针对质量计划实施进程中存在的问题及时制定纠正与预防措施。积极开展全员、全过程的全面质量管理，综合运用各类质量管理方法，提高工程实体质量，最终达到质量目标一一优良。二、编制根据2.1 武隆县委大礼堂应急维修工程电气安装工程施工图2.2 本公司按1509001-2000标准编制的管理手册、程序文件、作业指导书2.3 建筑电气工程施工质量验收规范GB50303-20022.4 电气装置安装工程电气设备交接试验标准GB50150-20062.5 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-922.6 电气装置安装工程低压电器施工及验收规范GB50254-962.7 电气装置安装工程接地装置施工及验收规范GB50169-20062. 8安装工程电缆线路施工及验收规范GB50168-20062.9电气装置安装工程电力变流设备施工及验收规范GB50225-962.10建筑电气工程施工质量及验收规范GB50303-20022.11建筑工程施工现场供用电安全规范GB50194-932.12电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规范GBJ148-902.13建筑物防雷设施安装99D501-12.14电气装置安装工程接地装置施工及验收规范GB50169-20062. 15电缆桥架安装86SD1692.16钢管配线安装03D301-32.17常用灯具安装96D702-22.18计量器具检定规程JJGI-37-892、3.要紧工程实物量火灾后动报警系统序号名称型号单位数量备注1主机电源台1具体由设备厂家配置2联动备用电源组13总线联动操纵盘（带机柜）500点下列台14多线操纵盘（带机柜）台15总线消防广播录放盘台16总线消防广播功放盘台17总线电话主机台18CRT（带机柜）台19UPS台110烟感只42吸吊顶安装11输入输出只1212消防广播只20吸吊顶安装13带电话插孔的手报只1314消防电话只315消火栓按钮只616输入模块只317配电箱（模块）只618广播模块只319声光报警发生器只1620短路隔离模块只721区域显示器只322金属模块箱个223接线端子箱个324极早期火灾报警探测器个325极早期火灾报警探测器备用电源箱个126低烟无卤耐火线WDZBN-RYJY-2*1.5米50027低烟无卤耐火线WDZBN-BYJ-2.5米744.27228低烟无卤耐火线WDZBN-RYJYP-2X2.5米225.03429低烟无卤耐火线WDZBN-RYJYP-2X1.5米256.24130低烟无卤耐火线WDZBN-KYJY-7X1.5米10231干包电缆头7X1.5个432金属软管20米33033KBG线管20米870明装刷防火漆2遍34KBG线管20米600暗敷35钢制接线盒86型；H=50mm只20036砖墙剔槽20米40037KBG线管32米14明装刷防火漆2遍38空气采样管25米206超高13米39桥架100*50米12440角钢支架Z30*30*4米250防雷接地序号名称型号单位数量备注1室内接地母线热镀锌扁钢-25*4米300焊接2室内接地母线BV-1X25米10压接3铜鼻子BV-1X25个4压接4等电位端子箱TD28台1压接动力系统序号名称型号单位数量备注1镀锌桥架400x150米422镀锌桥架（室外）300x150米563镀锌桥架（室外）200x150米574镀锌桥架（室外）200x100米255镀锌桥架150x75米96镀锌桥架100x100米587消防动力桥架200x100米88防火漆两遍8镀锌角钢支架Z40*40*5米6009镀锌角钢支架Z30*30*4米30010KBG线管25米300防火漆两遍11KBG线管20米180防火漆两遍12钢制接线盒86型；H=50mm只5013电缆WDZB-YJY-5xl6米19714电缆TVDZB-YJY-4x25+1xl6米18215电缆NH-NV-O.6/IkV-I0米180016电缆WDZB-YJY-O.6/lkV-3X240+2X120米3217电缆WDZB-YJY-O.6/lkV-4x2.5米74518电缆ZBN-KVV-5X1.5米26419电缆WDZB-YJY-O.6/lk米417V-3x2.520热缩电缆头WDZB-YJY-4x25+lxl6个621热缩电缆头WDZB-YJY-O.6/lkV-3X240+2X120个222干包电缆头WDZBN-YJY-5xl6个823干包电缆头WDZBN-YJY-5x10个824干包电缆头WDZBN-YJY-5xl.5个425干包电缆头WDZBN-YJY-4xlO个426干包电缆头WDZBN-YJY-4x2.5个3427干包电缆头WDZBN-YJY-3x2.5个1428照明配电箱AlJ8回路下列台1壁挂29照明配电箱AL210回路台130照明配电箱ALE8回路下列台131照明配电箱XFAL8回路下列台132地暖配电箱ALDNT10回路台133地暖配电箱LDN-210回路台134小型电动机检查接线3KW下列台1635小型电动机检查接线15KW下列台536小型电动机检查接线200KW下列台2照明系统序号名称型号单位数量备注1耐火铜芯线NH-BV-2.5米29002KBG线管20米500刷防火漆2遍3KBG线管20米300暗敷4砖墙剃槽20米3005钢制接线盒86型；H=50mm只1006应急吸顶灯220V；应急时间大于30min套187嵌入式应急灯220V；应急时间大于30min套298安全出口220V；应急时间大于30min套119左跑220V；应急时间大于30min套510右跑220V；应急时间大于30min套511双跑220V；应急时间大于30min套112嵌入式应急600*600格栅灯220V；应急时间大于180min只413声控延时开关250VIOA只1814双联开关250VIOA只3三、施工准备3.1技术准备3.1.1 充分熟悉施工图纸、设计要求、有关技术文件及制造厂技术资料与安装使用说明书；3.1.2 根据图纸要求准备相应施工图集、规范、技术要求等技术资料；3. 1.3根据现场实际情况编制可行的施工作业指导书、技术措施。3.2材料、机具、人员准备3. 2.1材料准备开工前桥架、线缆、盘、柜、箱等电气设备及所需辅材应按进度需要分批及时进场，确保工
