库尔勒垃圾焚烧发电厂倒班房办公楼落地式外脚手架施工方案.docx

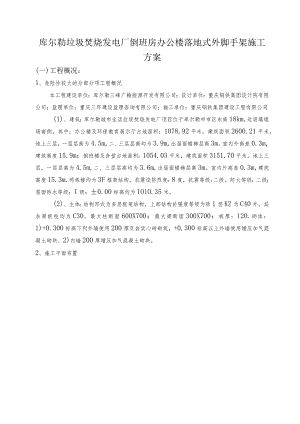

库尔勒垃圾焚烧发电厂倒班房办公楼落地式外脚手架施工方案(一)工程概况：1、危险性较大的分部分项工程概况本工程建设单位：库尔勒三峰广翰能源开发有限公司；设计单位：重庆钢铁集团设计院有限公司；监理单位：重庆三环建设监理咨询有限公司；施工单位：重庆钢铁集团建设工程有限公司(1)、建筑：库尔勒城市生活垃圾焚烧发电厂项目位于库尔勒市市区东南18km,垃圾填埋场南侧。其中：办公楼及环保教育展示厅占地面积：1078.92平米，建筑面积2600.21平米。地上三层，一层层高为4.5m,二、三层层高均为3.9m,出屋面楼梯层高3m。室内外高差0.3m,建筑高度15.9m；倒班楼及食堂占地面积：1054.03平米，建筑面积3151.70平米。地上三层，一层层高为4.5m,二、三层层高均为3.6m,出屋面楼梯层高3m。室内外高差0.3m,建筑高度15.3m.两栋楼均为3F框架结构，抗震设防烈度：8度，抗震等级:二级。防火等级：二级；屋面防水等级：I级；±0.00标高均为IOlO.35米。(2)、主体：结构形式为多层框架结构，上部结构於强度等级为除1层KZ为C40外，其余梁板柱均为C30。最大柱断面600X700；最大梁断面300X700；板厚：120.砌体：1)+0.300标高下列外墙使用200厚页岩实心砖砌筑，+0.300标高以上外墙使用增压加气混凝土砌块、2)内墙200厚增压加气混凝土砌块。2、施工平面布置S§§§co三§§I§§§g§§§§cSOI'CHl00891OV§§§11Oo10501500IsoOl500,1500.1500.15001500OS 0 B § S、OC1600MMu息示酎手3、施工要求与技术保证条件(1) .钢管钢管包含立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管使用外径为48m,壁厚28m,其材质应使用国家现行标准直缝电焊钢管(GB/T13793-2008)或者低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管，其质量应符合GB700-79普通碳素结构钢技术要求中A3钢的要求Q弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg,钢管上严禁打孔。立杆、大横杆、剪刀杆、斜杆、长度为6M,小横杆长度为L3M左右为宜。为了使外装饰脚手架达到便于施工的作用与文明施工的效果，决定将外脚手架钢管统一涂刷成长度为50OnInl红白相间的颜色，钢管须先涂刷完成再运至现场进行搭设(不准搭设后涂刷)，并对入场材料的质量进行检查，禁止使用不合格的架料与扣件等。(2) .扣件：扣件包含直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫应符合GB95-76垫圈的规定。扣件与钢管的贴合面务必严格整形，钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于InlIn,扣件表面应进行防锈处理。脚手架使用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。(3) .钢丝绳钢丝绳选用6义1916、光面钢丝绳，强度极限21550Mpa,破断拉力与2380KN。断股、锈蚀严重的钢丝绳不得使用。(4) .脚手板脚手板使用竹脚手板50mm×300mm×3000mm,重量不大于30kg。(5) .安全网本工程中的安全网使用绿色密眼安全网(L80X6.0m),1OOcm22000目。(6) .红白标志栏板使用20Cnl宽标准红白栏板。每隔三层沿建筑物四周设置一道。(7) .脚手架搭设的技术要求及同意偏差项次项目技术要求检查方法1地基基础坚实平整、无积水、无沉降观察2立杆垂直度总高100mm用经纬仪或者吊线与卷尺搭设段高IOm20mm20m4Omni30n60mm3间距步距20mm尺量检查纵距50mm横距20mm4纵向水平杆高差一根杆的两端20mm水平仪或者水平H同跨两纵向杆10mm5横杆外伸长度2450mm尺量6扣件安装主节点处各扣件中心点相互距离150un尺量检查同步立杆上两个相隔对接扣件的高差2500mm立杆上的对接扣件至主节点的距离不得大于三分之一步高纵向水平杆上的对接扣件至主接节的距离不得大于三分之一跨距扣件螺栓拧紧扭力矩4065N.m扭力扳手7剪刀撑倾角45060°角尺8脚手板外伸长度对接时板端至小横杆长度为15Omln300mm尺量检查搭接时底部板外伸长度不小于100mm；上下板搭接长度不小于200mm脚手架搭设技术要求与同意偏差按建筑施工扣件式钢管脚手架安全技术规范JGJ1302011表8.2.4要求进行施工。（二）编制根据：1、建筑施工脚手架有用手册2、建筑结构荷载规范GB50009-20123、混凝土结构设计规范GB50010-20104、钢结构设计规范GB50017-20035、建筑施工安全检查标准JGJ59-20116、建筑施工高处作业安全技术规范JGJ80-917、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118、通常用途钢丝绳（GB/T20118-2006）9、危险性较大的分部分项工程安全管理办法（建质200987号文）10、建设工程安全生产管理条例国务院令第393号11、建筑施工手册（第四版）（中国建筑工业出版社出版）12、本工程施工图、设计说明书、图纸会审记录13、本工程施工组织设计（三）施工计划：1、施工进度计划（附后）2、材/（与设备计划序号名称单位数量备注1648X2.8钢管M300002直接扣颗250003十字扣颗80004旋转扣颗10005回形销颗10006密目安全网M230007木跳板块10008双色警示带M1000（四）施工工艺技术:一、技术参数1）平面布置立杆纵向间距1500mm,横向间距105Onm,内排立杆距离建筑物的距离300mmo立杆与大横杆务必使用直角扣件扣紧，不得隔步设置与遗漏。且立杆的直接头应相互错开0.5节长，其接头距离大横杆的距离不大于步距的l3o2）立面布置大横杆步距180OnIn1,上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架L2m高处。剪刀撑要求满设，并沿高连结布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在45°60°之间，剪刀撑的节点应在同一水平与垂直线上，其接长务必使用搭接,搭接长度不小于100Omnb且很多于三个扣件，除在两头与立杆与大横杆连接外中间还增加24个节点。立杆与大横杆交点处一定设小横杆。3）斜道搭设斜道坡度为1:3,宽度不小于Inb斜道脚手板应铺严，上面设厚3cm,间距不大于30Cm的防滑条，转弯处搭设休息平台，宽度不小于L2,护栏高度1.2m。斜道设置在便于人员通行的脚手架外侧。用安全网封闭，外设踢脚板，通道两侧设置剪刀撑，进出口搭设防护棚，并悬挂标志牌Q4）纵向水平杆的构造 .纵向水平杆设置在立杆内侧，其长度不小于3跨。 .纵向水平杆接长宜使用对接扣件连接，也可使用搭接。对接、搭接应符合下列规定：a）纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或者同跨内，不一致步或者不一致跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l3o ）搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mrn;5）横向水平杆的构造主节点处务必设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。横向水平杆的两端均应使用直角扣件固定在立杆上。脚手架立杆基础不在同一高度上时，务必将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于50Omm（如下图）。纵、横向扫地杆构造1横向扫地杆；2纵向扫地杆6）立杆的构造（1）每根立杆下端设置底座或者200X2OOnlm木垫板，垫板厚度50mm。（2）脚手架务必设置纵横向扫地杆。纵向扫地杆应使用直角扣件固定在距底座上皮20Omm处的立杆上。横向扫地杆亦应使用直角扣件固定在靠纵向扫地杆下方的立杆上。（3）立杆务必用连墙件与建筑物可靠连接，连墙件布置见图。（4）立杆除顶层顶步可使用搭接外，其余各层各步接头务必使用对接扣件连接。对接应符合下列规定： .立杆上的顶端高出女儿墙上皮1.5m,高出檐口上皮1.5m。 .双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。7）连墙件为了增强脚手架的侧向刚度及稳固性，外脚手架与建筑物之间二步三跨设置连接杆，连墙件均用双扣件扣紧，设置说明如下：连接杆用短钢管制成，长度约80（1800,一端用扣件固定于脚手架的立杆上，另一端与主体结构上预埋钢管扣件连接，且连墙杆均使用钢管。连接杆水平间距4.5m,上下错开，成菱形布置。靠近主节点设置，偏离主节点的距离不大于300mm,连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足，使用菱形布置。二、工艺流程及施工方法1 .施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包含48X2.8mm钢管、对接卡口、直角扣件、旋转扣件与安全网等，以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员与安质人员对作业班组进行作业前技术、安全交底。架子工务必具备国家标准特种作业人员安全技术考核管理规则的条件，通过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。组织1个搭设外架的专业队伍。2 .基础处理地基务必坚实平整，可在距外墙面2m宽范围内分层整实的土层，上铺IOcm厚渣石，浇筑C20素混凝土150厚作硬地化处理，上铺50mm厚20Omnl宽模方木作立杆垫木，沿垫层外侧做200X20Omm豉砌、水泥砂浆抹面排水地沟。3 .脚手架搭设要求外脚手架搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固，受荷安全、有安全操作空间、不变形、不摇晃。4 .外脚手架的搭设顺序外脚手架的搭设应严格遵循下列顺序：放线一摆放扫地杆一逐根竖立
