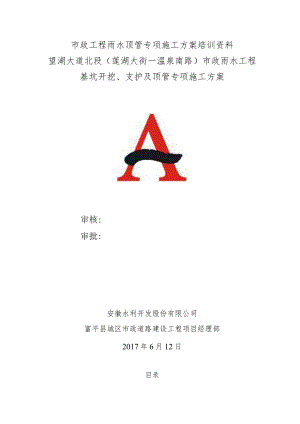

市政工程雨水顶管专项施工方案培训资料望湖大道北段（莲湖大街一温泉南路）市政雨水工程基坑开挖、支护及顶管专项施工方案审核:审批:安徽水利开发股份有限公司富平县城区市政道路建设工程项目经理部2017年6月12日目录一、编制根据O1.1编制说明O1.2编制根据O二、工程概况12.1工程情况、特点、要紧工程量12.Ll工程情况12.L2工程特点12.L3要紧工程量12.2施工环境、地质、水文、气候22. 2.1施工环境23. 2.2工程地质34. 2.3水文、气候4三、施工总体部署53.1组织体系与责任分工53. 2施工安排与要紧施工方法63. 3资源安排与保证75. 4施工进度计划9四、方案实施步骤与内容106. 1有关技术参数104.1.1组织准备104.1.2技术准备104.2实施步骤、流程124. 2.1整体施工流程125. 2.2工作井施工126. 2.3顶管施工174. 3检查验收方案215. 4监测监控方案226. 5成品保护措施24五、安全管理措施255.1要紧技术、组织操纵措施257. 1.1技术操纵措施258. 1.2组织操纵措施255. 2安全应急预案265. 2.1危险源辨识266. 2.2预防与预警措施267. 2.3应急机构及应急响应288. 2.4应急物资与装备保障29六、文明施工与环境保护措施、特殊季节施工措施308.1 文明施工及环境保护措施306. 2特殊季节施工措施306. 2.1雨季施工307. 2.2高温季节施工316.3夜间施工安全保证措施326.4顶管施工通风措施32一、编制根据1.1 编制说明通过对设计文件研究并结合现场调查分析，参考类似工程施工经验，编制此专项施工方案，分别对工程概况、施工总体布置、施工技术方案、安全管理措施、其他要求与措施等进行了全面的阐述。本方案经专家论证后，再进行施工。1.2编制根据1、给水排水工程顶管技术规程(CECS246：2008)2、给排水管道工程施工及验收规范(GB502682008)3、顶管施工技术及验收规范(中国非开挖技术协会行业标准)4、富平县望湖大道北段(莲湖大街-温泉南路)市政雨水工程设计图5、危险性较大的分部分项工程安全管理办法(建质【2009】87号文)6、技术质量管理制度汇编(水利开发技(2016)149号)7、工程测量规范(GB50026-2007)8、建筑变形测量规程(JGJ/T8-97)9、建筑基坑支护技术规程(JGJI20-2012)10、建筑基坑工程监测技术规范(GB50497-2009)11、混凝土结构工程施工质量验收规范(GB50204-2015)12、给排水构筑物工程施工及验收规范(GB50141-2008)13、建筑深基坑工程施工安全技术规范(JGJ311-2013)14、湿陷性黄土地区建筑基坑工程安全技术规程(JGJI67-2009)15、建筑工程施工现场供电用电安全规范(GB50194-2014)16、建筑工程施工现场消防安全规范(GB50720-2011)17、建筑与市政降水工程技术规范(JGJTIIl-98)18、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)19、建设工程安全生产管理条例国务院令第393号二、工程概况2.1工程情况、特点、要紧工程量2.1.1工程情况本工程设计雨水管道起点接入望湖路中段dl350un雨水管道，管道流向先自南向北，最终接入温泉南路dl500m雨水管道流入温泉河。设计管道管径dl500mm,雨水管道Yl-Yll（桩号为K0+000-K0+630.75）,总长650m（含部分支管），设计埋深为3.4m-9.78m,Y3-Y5因地下管线较多，使用人工开挖施工，其余使用人工顶管施工。望湖大道至现状温泉路范围内雨水由西向东排，排水起点为K0+015处检查井YSl,雨水汇入检查井YS8后排水温泉河，YS6-YS8段使用人工顶管施工，设计管道管径dl500mm,长度为69m,设计埋深为4.23-4.78m。设计顶管井仅作为顶管施工临时构筑物，顶管施工完成后，其内再做检查井，部分检查井底板利用工作井底板，使用植筋技术或者者预留钢筋。雨水检查井Y3使用矩形直线钢筋舲排水检查井，尺寸为3300*248Omnb其余检查井均使用1800*1100InIn矩形砖砌雨水检查井（盖板式）。本工程设计雨水顶管段为YLY3、Y5-Yll、YS6-YS8,设计管径为dl500mm,管道使用II级钢筋混凝土钢承口管，橡胶圈接口，土弧基础。2.1.2工程特点工程区场地地势有起伏，自然地面最大高差7.4米左右，地形起伏大，管道穿过旧城区，上有生活用电电线、通信电缆，下有原施工管线，施工面窄，与管道交叉较多，施工难度较大、工期紧、任务重。2.1.3要紧工程量序号井号尺寸（含护壁厚，mm）数量施工工艺备注顶管井1Yl5000X4500×37601座木撑板密支撑接收井2Y25000X4500×34001座木撑板密支撑工作井3Y35000X4500×37001座木撑板密支撑接收井4Y55000×4500×40001座木撑板密支撑接收井5Y65000×4500×67201座木撑板密支撑工作井6Y75000×4500X98001座钢筋舲支护逆作法C30,C级钢筋，7Y85000×4500×97801座钢筋硅支护逆作法C30,C级钢筋，8Y95000×4500×64401座木撑板密支撑接收井9YlO5000×4500×49001座木撑板密支撑工作井10Yll5000×4500×34001座木撑板密支撑接收井11YS65000X4500×43801座木棒板密支撑工作井12YS85000X4500×49301座钢筋碎支护逆作法C30,C级钢筋，合计12座管道顶进1Y1-Y3dl500113.29m顶管施工H级钢筋聆钢承口管3Y5-Y11dl500491.04m顶管施工11级钢筋硅钢承口管3YS6-YS8dl50069.OOni顶管施工11级钢筋硅钢承口管1. 2施工环境、地质、水文、气候2. 2.1施工环境为将望湖路雨水排出，结合现状地形、地势，进行望湖大道北段雨水管道工程施工。顶管段南端接望湖路雨水管道，Yl-Yll段管线穿过旧城区原有道路，面层为水泥混凝土路面，Y3处与现状截污干管交叉，此处检查井使用矩形直线钢筋胫排水检查井，尺寸为3300*2480,检查井位置可根据实际情况适当调整。沿线均有原雨污水管道、给水管道，与现设计管线上下平行。管线距原有道路两侧房屋较近，且原道路宽度为3.0-4.Om左右，施工面窄。施工管线上方有多处电线、通信电缆，施工难度较大。施工前应进行既有管线的普探、核查工作及已设计管线的核对工作，并绘制有关管线图，发现与现有管线与已设计管线冲突处，及时汇报监理、建设、设计单位；施工过程中对既有管线进行标识并采取保护措施，确保人员、机械、财产安全。施工管线上方电线、通信电缆等与本工程设计雨污水管线平行或者交叉，施工过程中加强现场管理与旁站并采取有效措施，确保人员、机械、财产安全。3. 2.2工程地质据勘探揭露，道路沿线场地地层自上而下依次由第四系全新统人工填土(Q4ml),冲洪积(Q41al+pl)黄土状土、上更新统风积(Q32eol)黄土、残积(Q31el)古土爆、冲积(Q31al)粉质粘土等构成。各层土的野外特征分述如下：层素填土(Q4ml)：要紧由粘性土构成，含少量的砖瓦碎块及灰渣等，土质不均匀，疏密不均。层厚1.805.80m,层底深度1.80-5.80m,层底高程430.14441.91m。层黄土状土(Q41al+pl)：黄褐色，具孔隙，含氧化铁条纹及零星钙质条纹，硬塑可塑状态，具湿陷性。层厚5.80-.50m,层底深度IL6012.00m,层底高程423.64425.04m。要紧分布在温泉河一级阶地上。层黄土(Q32eol)：黄褐色，大孔结构，具虫孔，含少量白色钙质条纹，零星结核，土质较均匀，可塑状态。层厚8.0m,层底深度9.80m,层底高程433.91m。要紧分布在石川河二级阶地上。层古土壤(Q31el)：红褐色，具孔隙，含较多白色钙质条纹及结核，可塑状态。层厚L70m,层底深度11.50m,层底高程432.21m。层粉质粘土(Q31al÷pl)：黄褐灰褐色，含铁镒质条纹，零星结核，土质较均匀，可塑状态。该层未穿透，最大揭露厚度6.50m。勘察期间，在所有勘探点均未遇见了地下水，由于地下水位埋藏较深，可不考虑其对浅基础的影响。在勘探点Nq2(YS6邻近)邻近地段，7.Om邻近存在上层滞水，初步估计是温泉河渗漏形成，施工中应注意该段地下水位情况，必要时应采取降水或者止水措施。4. 2.3水文、气候地表水一一富平县系黄河流域，渭河水系，境内有石川河、温泉河、顺阳河、赵氏河等四条季节性河流。石川河是唯一的过境河流，属渭河一级支流，其余三条河流均注入石川河，四条河今年来已无常流量，汛期多发洪水。在县境内，石川河集雨面积为132.4km2,赵氏河集雨面积为26.8km2,顺阳河集雨面积为120k11)2。多年平均地表径流量2359.7万/,径流模数为2.29万Mkm2,径流深19.1mm。地下水一一因新生代松散碎屑岩类堆积深厚，富平县地下水要紧为砂砾石层与黄土层孔隙性潜水与基岩裂隙水。境内70%的土地上覆盖着第四纪黄土，组织松散，极易同意大气降水。河、渠、水库及地面灌溉水的渗水补给于地下，在有储水构造的水文地质条件下，形成地下水。富平县属典型的大陆性温带半干旱湿润气候。一年中四季冷暖分明，春季多寒潮，夏季炎热多暴雨，间有伏旱，秋季凉爽连阴雨，冬季干燥严寒多风，多年平均气温13.1,最高气温38.5,最低气温-4。封冻时间通常在11月下旬，解冻时间通常在2月上旬，最大冻土深度在元月份大60cm,多年平均风速2.8ms,最大年平均风速18ms,多年平均无霜期225天，年平均日照时数2451小时，湿润指数为0.41,干旱指数为2.16,蒸发量1154.2mm,有利于农作物的生长。富平县境内降雨量年际变化较大，年内分配不均，多年平均降雨量533.2mm,年最大降雨量715.8mm,年最小降雨量360.4InIno要紧集中在七、八、九月，约占全年降水量的54%,七、八月多暴雨，九、十月多为连阴雨。最大24小时降雨量137.4mm。三、施工总体部署5. 1组织体系与责任分工按照“建精品工程、创文明工地”要求与质量体系标准、“项目法”施工规则。项目经理部设“七室一组”，即施工计划室、质量室、安全室、成本核算室、物资设备室、综合办公室、试验室与测量组。项目经理及其项目班子分工明确，职责到人，对本工程实施的质量、安全、工期、成本全面负责，各职能科室都在现场办公，与作业人员实行面对面的指导与协调。施工组织体系序号职务职责1
