箱变安装质量验收评级记录.docx

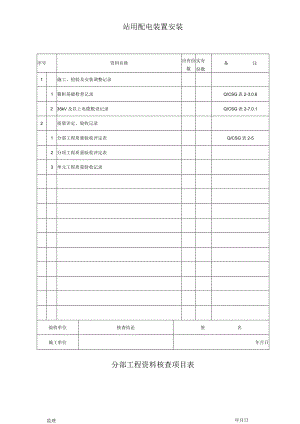

站用配电装置安装分部工程资料核查项目表序号资料名称应有份数实有份数备注1施工、检验及安装调整记录1箱柜基础检查记录Q/CSG表2-3.0.6235kV及以上电缆敷设记录Q/CSG表2-7.0.12质量评定、验收记录1分部工程质量验收评定表Q/CSG表2-52分项工程质量验收评定表3单元工程质量验收记录验收单位核查结论签名施工单位年月日监理年月日箱柜基础检查记录工程编号：Q/CSG表2-3.0.6箱柜型号安装位置创造厂家出厂编号出厂日期检验项目基础型钢安装不直度每米误差mm允许值<1实测值不直度全长误差mm允许值<5实测值水平度每米误差mm允许值<1实测值水平度全长误差mm允许值<5实测值位置误差及不平行度幽允许值<5实测值3基础接地点数不少于2点接地连接是否坚固，导通良好监理单位检查意见：验收单位质量验收结论签名班组年月日项目部年月日监理年月日35kV及以上电缆敷设记录序号缆号电编格号规型起点终点长度(m)油压指示(MPa)敷设环境三相罗列接头位置备注班组施工队Q/CSG表2-7.0.1共页第页项目部监理箱变安装安装分部工程质量验收评定表项目名称分部工程名称箱变安装建设单位设计单位开工时间施工单位监理单位竣工时间序号项目验收内容监理单位核查意见建设单位核查意见1分部工程质量验收结果统计分部工程名称验收结论1.1箱式变压器安装1.4箱式变压器带电试运行验收结果应核查分部工程项数实核查分部工程项数符合标准及设计要求分部工程数2质量控制资料核查出厂证件及实验资料2.1出厂证件及实验资料2.2厂家及图纸资料2.3厂家设备信息电子化移交文件主要技术资料及施工记录（试验报告见电气试验工程手册）2.4施工图纸及图纸会检记要和设计变更文件2.5开箱验收记录2.6施工、检验及安装调试记录2.7WHS质量控制资料工程质量验收记录2.8分部、分项工程质量验收记录表2.9分部工程验收消缺整改记录监理过程控制资料2.10监理旁站记录2.11监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数工程编号:Q/CSG表2-5QzCSG表2-5（续）序号项目验收内容监理单位核查意见建设单位核查意见3.2分合闸操作正常3.3箱式变压器带电试运行抽查结果应核查功能项数实核查功能项数符合标准及设计要求项数一4观感质量验收4.1柜体铭牌清晰，符合标准。柜体安装整齐，接地可靠4.2两路交流进线电源相序、相位正确。防雷器的配置符合设计要求43二次回路连线正确坚固、可靠、规范，编号字迹清晰且不易脱色险收结果应验收项数实验收项数符合规定标准要求项数5监理项目部综合验收结论：业主项目部综合验收结论：6评定结论：参加验收单位施工单位监理单位业主项目部（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日备注：1.检查意见栏填写要求：符合要求的检查项打“J”，不符合要求的检查项打“X”，未检查项打“/”：2.验收结论栏填写“合格”或者“不合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。箱式变压器安装分项工程质量验收评定表工程编号：Q/CSG表2-5.1序号单元工程名称性质验收结论备注1油浸变压器安装主要Q/CSG表2-5.1.1应有资料份实有资料份资料核查结论安全及功能检查（检测）结果观感质量（综合评价）监理单位验收意见：验收单位质量验收评结论签名施工单位（项目部）年月日监理年月日油浸式变压器安装单元工程质量验收记录产品型号出厂编号创造厂家安装位置工序检验项目性质单位质量标准检验方法及器具施工单位自检结果合格推荐值基础安装制作及布置按设计规定对照图纸检查与预埋件连接坚固观察检查本体就位位置按设计规定对照图纸检查与基础配合坚固扳动检查附件安装体电安段气继器装密封及校验主要良好、合格检查试验报告继电器安装水平、标志方向正确观察检查连通管升高坡度按创造厂规定对照厂家规定检查连通管插入箱盖深度与箱盖内表面平齐试装检查安全气道安装管道导通性畅通观察检查膜片外形主要完整、无变形法兰密封无渗漏温度计安装插孔内介质及密封同箱内绝缘油良好，严密观察检查测温包毛细管导通弯曲半径大于50吸湿器安装与油枕连接坚固、密封观察检查油封油位在油面线处吸湿剂干燥压力释放阀安装阀盖及升高座内部清洁、密封良好观察检查电触点动作准确仪器检查绝缘水平良好绝缘电阻表检查工程编号：CDt-QBWPC-C-2022-003Q/CSG表2-5.1.1Q/CSG表5.L1（续）工序检验项目性质单位质量标准检验方法及器具施工单位自检结果合格推荐值整体检S箱体及附件铭牌及接线图标志清晰观察检查油漆完整附件安装无短缺，完好散热片无变形密封无渗油油门无漏油引出线端子瓷套主要清洁，无机械损伤，无裂纹观察检查结合面紧固、无渗油二次接线端子有防转动措施扳动检查与导线连接主要紧固、端子不受外力操作检查电压切换装置接点分断情况主要手感明显观察检查装置密封无渗油指示位置和标识主要符合运行规定对照运行规定温度控制器指示正常观察检查绝缘油试验主要合格检查试验报告油位主要正常观察检查其他中性点接地按设计规定对照设计图检查基础及本体接地分别接地，且应有2点可靠连接接地网观察并导通检查监理验收意见：验收单位质量验收结论签名班组年月日施工队年月日项目部年月日监理年月日电缆敷设分项工程质量验收评定表工程编号：Q/CSG表2-7.3序号单元工程名称性质验收结论备注1电缆敷设Q/CSG表2-7.3.1应有资料份实有资料份资料核查结论安全及功能检查（检测）结果观感质量（综合评价）监理单位验收意见：验收单位质量验收评结论签名施工单位（项目部）年月日监理年月日电缆敷设单元工程质量验收记录表工程编号：Q/CSG表2-7.3.1安装位置工序检验项目性质单位质量标准检验方法及器具施工单位自检结果合格推荐值敷设前检查电缆型号、电压、规格及长度按设计规定对照图纸检查外观检查无机械损伤观察检查绝缘检查主要良好用绝缘电阻表检查电缆管畅通检查内部无积水、杂物疏通检查内径按设计规定用尺检查电缆敷设敷设路径按设计规定对照图纸检查敷设时环境温度按GB50168-2022规定对照规范检查端头密封交联聚乙烯电缆防潮端可靠、严密观察检查电缆弯曲半径主要按GB50168-2022规定用样板检查电缆罗列外观检查罗列整齐，弯度一致，少交叉观
