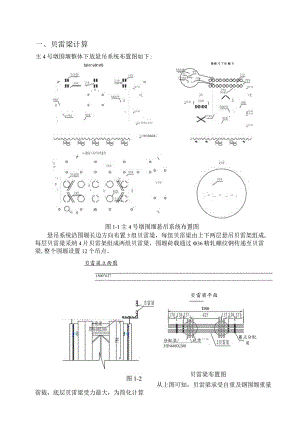

一、贝雷梁计算主4号墩围堰整体下放悬吊系统布置图如下:SmiBfSB-B均下敏M百年孤图1-1主4号墩围堰悬吊系统布置图贝雷梁平面图1500吊点分配梁2 20分配梁/就筒3IIN600X200悬吊系统沿围堰长边方向布置3组贝雷梁，每组贝雷梁由上下两层悬吊贝雷架组成,每层贝雷梁采纳4片贝雷架组成两组贝雷梁，围堰荷载通过36精轧螺纹钢传递至贝雷梁,整个围堰设置12个吊点。贝雷梁立面图1500"627贝雷梁布置图从上图可知，贝雷梁承受自重及钢围堰重量荷载，底层贝雷梁受力最大，为简化计算全部荷载由12个吊点平均担当，即p=274327kg“=*=*X274327=22860.6kg22.9T考虑肯定的平安系数，每个吊点承受的荷载按35T计算。式中：P悬吊系统总荷载；“一单个吊点承受的荷载。采纳清华高校结构力学求解器计算，贝雷梁受力图示见图13所示:700000700000图1-3贝雷梁计算模型图（单位：受力N,长度mm）经计算其剪力见图1-4所示："50.0018360.00-718360.00-747250.00图1-4（单位：受力N）悬吊梁承受的最大剪力为747.25kN,四片贝雷架可承受的最大剪力为:V=4×245kN=980AN747.250V满意要求。经计算其弯矩见图1-5所示：-1975859375.00 -1975S59375.00-1975859375.00 -1975859375.00理 0.00图1-5（单位：受力Nmm）从图中可见悬吊梁承受的最大弯矩值为1975.9kNm四片贝雷架可承受的弯矩为:M=4×958kNm=3832kNm>l975.9kNm满意要求。故贝雷梁梁能够满意要求。二、围堰拼装平台牛腿计算主4号墩围堰拼装平台布置图如下：由好肝台文百忸CyO o OQ图1-6围堰拼装平台1、牛腿结构计算牛腿承受的力为钢围堰总重，由于牛腿布置位置较匀称，为简化计算，钢围堰的重量由14个牛腿平均担当。p=274327kg274Tn,-p=l-×274T19.6T1414考虑肯定的平安系数p'取28T。式中：p钢围堰总荷载；“一单个牛腿承受的荷载。Sifi牛用Z200<1450-1280Im2850图1-7牛腿结构图采纳清华高校结构力学求解器计算，牛腿受力计算图示见图1-8所示:2800001.721280.(3)2850.00130303.45(1)-2S24M.OO()一125401.45Illlllll巧34),-28495.60图1-9（单位：受力N）支撑梁承受的最大剪力为284.7kN,HW400X400型钢的剪应力为:V 284.7 × IO3A 219.5×10212.97pr = 85.O?满意要求。护筒壁板=25mm承受的压应力为:A 25×4()0=28.47?=140.0?满意要求。经计算其弯矩见图IJO所示:-36480SMP4.00-364SOS>4X.OO,00 -430CO0.Q0-1808150.00J1图1-10弯矩图（单位：受力Nmm）从图中可见牛腿承受的最大弯矩值为364.8kNm,HW400X400型钢的弯应力为:二3648xl°:=109.22蜘=145.OMp满意要求。W3340×10图1-11变形图牛腿端部最大变形量为10.55mm,故牛腿能够满意要求。2、HW400X400支撑型钢计算支撑型钢与牛腿所承受荷载一样，其结构图如下：经计算支撑梁变见图1-11所示：图1-12支撑型钢布置图采纳清华高校结构力学求解器计算，其受力计算图示见图1-13所示:2800001.72152*(1)1090.00640.00图1-13支撑梁计算模型图（单位：受力N,长度mm）经计算其剪力见图1-14所示:图1-14（单位：受力N）支撑梁承受的最大剪力为177.9kN,HW400X400型钢的剪应力为:V1779×IO3=一:r=S0MpM=85.OMp满意要求。A219.5l0经计算其弯矩见图1-15所示：图1-15（单位：受力Nmm）从图中可见支撑梁承受的最大弯矩值为133.5kNm,HW400X400型钢的弯应力为：=I'S-K）-34.02=145.OMp满意要求。W3340×103经计算支撑梁变见图1-16所示：图1-16变形图最大变形量为0.20mm,故支撑梁能够满意要求。(1)1450.00图1-8牛腿计算模型图（单位：受力N,长度mm）经计算其剪力见图1_9所示:
